Крышка на угол 45 градусов основание 300мм R=660мм горячеоцинкованная - UKC603HDZ ДКС

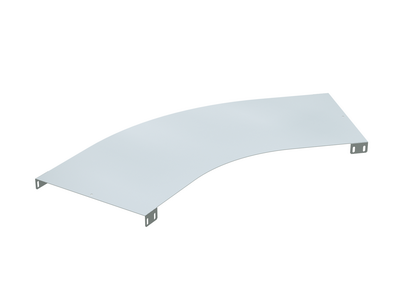

Крышка для угла 45 градусов DKC (ДКС) артикула ukc603hdz - элемент системы U5 Combitech, предназначен для герметизации угловых участков кабельных лотков с основанием 300 мм и радиусом закругления 660 мм. Изготовлена из стали с горячеоцинкованным покрытием, обеспечивает долговечную защиту от внешних воздействий.

Назначение и область применения

Крышка для угла 45 градусов dkc ukc603hdz служит для закрывания верхней части углового перехода в кабельном лотке. Она предотвращает попадание воды, пыли, мусора и других загрязнений внутрь трассы, защищая кабели от механических повреждений и коррозии. Применяется в системах U5 Combitech там, где требуется изменить направление трассы под углом 45° - например, при обходе препятствий, выходе на этаж или соединении горизонтальных и вертикальных участков.

Технические характеристики

• Основание: 300 мм - соответствует ширине лотка, с которым совмещается;
• Радиус закругления: R660 мм - определяет форму изгиба угла; важно соблюдать соответствие с лотком;
• Материал: сталь толщиной 1 мм - прочный, жесткий корпус;
• Покрытие: горячее цинкование - слой цинка образуется путём погружения металла в расплавленный цинк, обеспечивая высокую антикоррозийную стойкость;
• Цвет: серый - единый цвет всей серии U5 Combitech для эстетичного вида трассы;
• Климатическое исполнение: OM1 / У1 / УХЛ(1,5) / ХЛ1 - допущено к использованию во всех регионах России, включая холодные и влажные зоны;
• Тип крепления: винтовое - требует установки болта и гайки M6 (не входят в комплект);
• Производство: Гальванопокрытие методом горячего погружения - гарантирует равномерное и плотное покрытие цинком, в отличие от электроосаждённого.

Совместимость и монтаж

Крышка dkc ukc603hdz совместима исключительно с угловыми элементами системы U5 Combitech, имеющими основание 300 мм и радиус R660 мм. Нельзя использовать её с другими типами лотков или крышками другой серии.

Монтаж выполняется следующим образом:

• Установите крышку сверху на угловой элемент до щелчка посадочного замка;
• Закрепите через предусмотренные отверстия болтом М6×10 (арт. CM010610) и гайкой М6 (арт. CM100600);
• Не используйте самонарезающие винты - они нарушают целостность цинкового покрытия;
• Перед затяжкой проверьте совпадение отверстий - перекос снижает герметичность.

Фиксация должна быть достаточной, чтобы исключить провисание или сдвиг под нагрузкой, но без чрезмерного усилия - это может деформировать металл.

Безопасность и стандарты

Изделие соответствует требованиям климатических классов OM1, У1, УХЛ(1,5), ХЛ1 - что подтверждает его надёжность в условиях температур от −50C до +50C и повышенной влажности. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461, обеспечивающим срок службы более 30–50 лет без потери защитных свойств даже в агрессивных средах.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка - особенно актуально для помещений с высокой влажностью, на открытых площадках или рядом с источниками пара;
• Жёсткая конструкция из стали 1 мм - выдерживает случайные удары и давление при обслуживании;
• Стандартизованный формат - легко комбинируется с другими элементами серии U5 Combitech без адаптеров;
• Долгий срок службы - не требует замены в течение всего жизненного цикла кабельной трассы;
• Экономия времени на сборке - один шаг вместо нескольких операций по самостоятельному изготовлению крышки.

Ограничения применения

• Подходит только для углов 45° с точными параметрами: основание 300 мм и R660 мм - другие значения недопустимы;
• Не предназначена для использования в качестве несущего элемента - не воспринимает вес кабелей, только защищает;
• Не рекомендовано применять в контакте с хлорированными растворами, кислотами или солями морской воды без дополнительной защиты;
• Не следует использовать в местах постоянного механического воздействия (например, возле движущихся механизмов), так как возможна деформация;
• Не сочетается с крышками других брендов или серий - риск нарушения герметичности и отказа крепления.

Примеры использования

• Кабельная трасса в производственном цеху с частыми мойками оборудования - крышка предохраняет от брызг воды и масла;
• Настилы на объектах ЖКХ или энергообъектах - защита от дождя и снежного наста;
• Аппаратные комнаты с высокой влажностью - серверные, насосные станции, тепловые пункты;
• Наружные маршруты прокладки кабелей между зданиями - устойчивость к перепадам температур и атмосферным явлениям.

Практические советы

• Перед монтажом проверьте, что лоток имеет точно такой же радиус R660 мм - малейшее расхождение вызывает зазоры и потерю герметичности;
• Обязательно используйте оригинальные крепёжные детали CM010610 и CM100600 - сторонние аналоги могут иметь неверную резьбу или головку;
• При работе в сыром воздухе перед установкой протрите поверхность лотка - грязь под крышкой ускоряет коррозию;
• Если планируете многократный доступ к кабелям - рассмотрите возможность установки двух крышек на смежных участках для удобства демонтажа;
• Не забудьте заказать необходимое количество крепежа заранее - он продается отдельно и часто становится причиной задержки работ.
