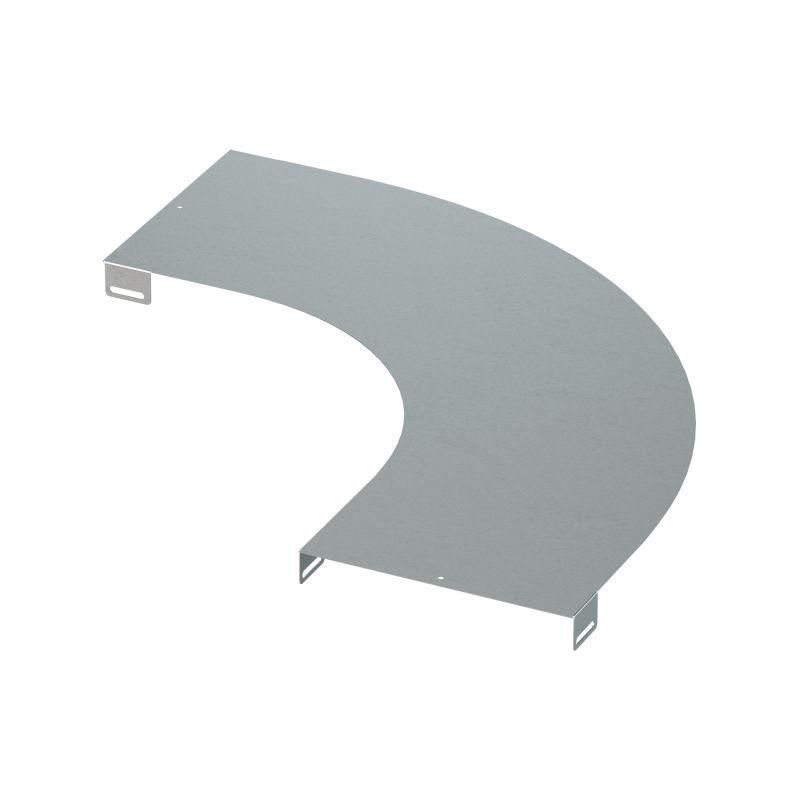

Крышка на угол горизонтальный 90 градусов, осн.300, R=300мм, горячеоцинкованная в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0033KHDZ ДКС

Крышка на угол горизонтальный 90 градусов DKC (ДКС) артикул lk0033khdz из серии L5 Combitech предназначена для защиты кабельных трасс в местах поворотов с наружным радиусом 300 мм. Она обеспечивает механическую и экологическую защиту проводов в лестничных лотках, сохраняя целостность системы при эксплуатации в сложных условиях.

Назначение и область применения

Эта крышка используется для закрывания внешнего угла лестничного лотка под углом 90°, где кабели меняют направление. Она защищает провода от пыли, влаги, механических повреждений и воздействия химически активных веществ. Применяется в промышленных объектах, энергообъектах, на заводах, в помещениях с высокой влажностью или агрессивной средой - например, на пищевых производствах, в водоочистных сооружениях или на открытых площадках.

Технические характеристики

• Тип изделия: крышка на угол горизонтальный 90°
• Основание: 300 мм - совместима с лотками шириной 300 мм
• Радиус изгиба: 300 мм - соответствует внутреннему радиусу поворота лотка
• Материал: сталь
• Покрытие: горячее цинкование - антикоррозийное защитное покрытие методом погружения в расплавленный цинк
• Цвет: светло-серый - единый цвет всей серии L5 Combitech
• Тип крепления: привинчивание - фиксация болтами через предустановленные отверстия
• Совместимость: исключительно с лестничными лотками серии L5 Combitech

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов lk0033khdz рассчитана исключительно на использование с лотками серии L5 Combitech шириной 300 мм. Устанавливается поверх уже смонтированного поворотного участка лотка. Комплектуется всем необходимым крепежом: болты CM030508, шайбы CM100500 и соединительные пластины 37501R - все элементы соответствуют требованиям серии и обеспечивают герметичную и прочную сборку. Монтаж выполняется вручную с помощью обычного ключа или отвертки. Не требует сварки или дополнительных инструментов.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к надежности металлических кабельных систем для промышленного применения. Горячее цинкование соответствует ГОСТ 14771 и ISO 1461 - гарантирует долговечность покрытия даже при контакте с солевым туманом и повышенной влажностью. Отсутствие острых кромок снижает риск повреждения изоляции кабелей при установке и обслуживании.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в агрессивных средах
• Унифицированный крепеж в комплекте - не требуется докупать болты или пластины
• Чёткая геометрия с радиусом 300 мм - идеально повторяет форму лотка, не создаёт зазоров
• Светло-серый цвет - гармонирует с другими элементами серии L5 Combitech, упрощает визуальный контроль состояния системы
• Не требует периодического окрашивания или обслуживания

Ограничения применения

• Не применяется с лотками других серий или шириной, отличной от 300 мм - возможна некорректная посадка и потеря герметичности
• Не предназначен для вертикальных поворотов - только для горизонтальных углов 90°
• Не рекомендовано использовать в условиях постоянного прямого воздействия открытого пламени или температур выше +80 C - материал теряет прочностные характеристики
• Не заменяет защитные кожухи для силовых кабелей с высоким напряжением - служит только для механической и пылевлагозащиты

Примеры использования

• Защита кабелей на повороте лестничного лотка в цехе металлургического комбината
• Закрытие угла трассы в помещении с мойкой оборудования на пищевом предприятии
• Финальная отделка поворота кабельной трассы на открытой площадке портового терминала
• Обустройство маршрута для сигнализационных и управляющих кабелей в насосной станции

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 300 мм - и радиуса поворота - 300 мм. Несоответствие вызывает перегрузку крепежа или щели между крышкой и лотком
• Используйте только комплектный крепёж (CM030508, CM100500, 37501R). Подмена деталей может нарушить равномерность нагрузки и привести к деформации
• При установке в сырых помещениях дополнительно контролируйте плотность прилегания - при необходимости используйте силиконовый герметик по стыкам
• Не затягивайте болты слишком сильно - это может деформировать тонкий стальной профиль крышки
• При ремонте или модификации трассы - демонтируйте крышку полностью, не пытайтесь «подрезать» её - она не адаптируется к изменённому радиусу
