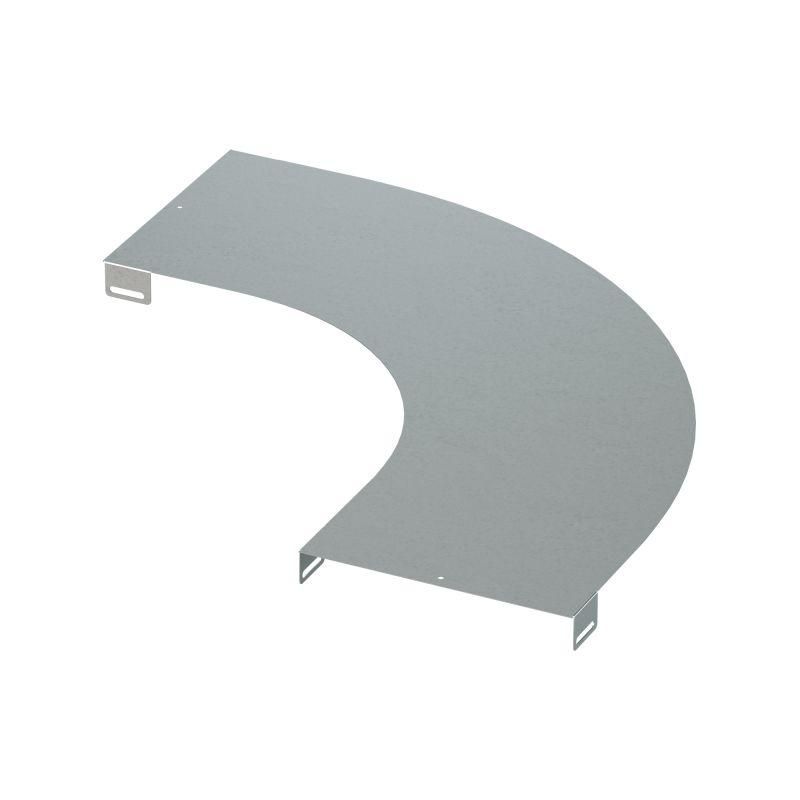

Крышка на угол горизонтальный 90 градусов, осн.300, R=300мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0033K ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0033k) обеспечивает защиту кабелей в местах поворота кабельного лотка, сохраняя целостность изоляции и предотвращая попадание пыли и влаги. Продукт серии L5 Combitech совместим с лотками шириной 300 мм и оснащён всем необходимым крепежом.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0033k) используется для закрытия внешнего угла кабельного лотка, где провода меняют направление. Она защищает кабели от механических повреждений, пыли, влаги и случайного доступа. Подходит для установки в промышленных помещениях, на производствах, в цехах с конвейерами, распределительных пунктах и других зонах с высокой нагрузкой на кабельную инфраструктуру.

Технические характеристики

• Материал: сталь, оцинкованная горячим способом по методу Сендзимира - обеспечивает долговечную коррозионную стойкость даже в агрессивных условиях
• Форма: горизонтальный угол 90° с радиусом скругления 300 мм - позволяет плавно переходить между участками лотка без перегиба кабелей
• Основание: 300 мм - точно соответствует ширине лотка серии L5 Combitech
• Цвет: светло-серый - единый визуальный стиль с другими элементами системы
• Тип крепления: привинчивание - надёжное фиксирование без сварки
• Совместимость: да, с кабельными лотками серии L5 Combitech шириной 300 мм

Совместимость и монтаж

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0033k) рассчитана исключительно на использование с кабельными лотками серии L5 Combitech шириной 300 мм и радиусом 300 мм. Установка выполняется с помощью комплекта крепёжных элементов: болты CM030508, шайбы CM100500 и соединительные пластины 37501 - все детали входят в комплект. Монтаж требует лишь отвертки или гаечного ключа. Нельзя использовать с лотками другого размера или другой серии - это нарушит герметичность и прочность соединения.

Безопасность и стандарты

Изделие изготовлено из стали с оцинковкой по методу Сендзимира - соответствие ГОСТ 14918 и ISO 1461. Защитное покрытие гарантирует безопасную работу в помещениях с повышенной влажностью и температурными колебаниями. Крышка не содержит острых кромок, снижая риск травм при обслуживании.

Преимущества

• Горячее цинкование по методу Сендзимира - в два-три раза долговечнее обычного холодного цинкования
• Полный комплект крепежа в одной упаковке - экономит время на сборке и исключает потерю деталей
• Радиус 300 мм - минимизирует напряжение в кабелях при изгибе, продлевает срок службы изоляции
• Светло-серый цвет - легко сочетается с другими элементами системы DKC, не выделяется визуально

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от прямых осадков
• Не рекомендуется применять в средах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Не заменяет крышку на прямом участке - только для угловых переходов
• Не совместим с лотками других производителей, кроме DKC серии L5 Combitech

Примеры использования

• Закрытие угла в системе кабельных лотков на заводе по производству автокомпонентов
• Обустройство маршрутов кабелей питания и управления на конвейерной линии
• Монтаж в распределительном щите с вертикальным и горизонтальным проходом кабелей
• Укладка силовых и слаботочных сетей в технологических коридорах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что радиус лотка точно равен 300 мм - иначе крышка не плотно прилегает
• Используйте только комплектный крепёж (CM030508, CM100500, 37501): другие болты могут не обеспечить нужного усилия затяжки
• При необходимости резки лотка - делайте её до установки крышки; после монтажа крышки изменить форму невозможно
• Проверяйте наличие всех элементов комплекта перед началом работы - особенно соединительные пластины, они часто теряются при транспортировке
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места крепления на предмет коррозии - хотя оцинковка устойчива, механические повреждения покрытия требуют внимания
