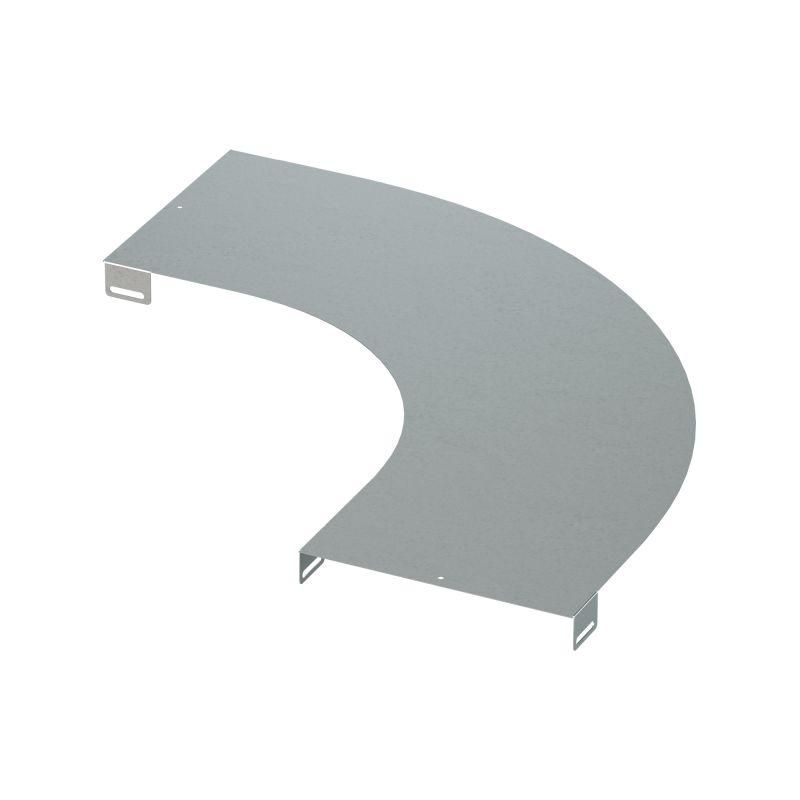

Крышка на угол горизонтальный 90 градусов, осн.600, R=300мм в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - LK0063K ДКС

Крышка на угол горизонтальный 90 градусов DKC (арт. lk0063k) - защитный элемент для лестничного кабельного лотка, обеспечивающий герметичное перекрытие внутреннего угла с радиусом 300 мм. Комплектуется крепежом и соединительными пластинами, что упрощает установку и повышает надежность сборки системы. Применяется в промышленных объектах, где требуется защита кабелей от механических повреждений и воздействия окружающей среды.

Назначение и область применения

Крышка на угол горизонтальный 90 градусов DKC используется для закрытия внутренних углов лестничных кабельных лотков шириной 600 мм. Она защищает кабели от пыли, влаги, случайных ударов и попадания сторонних предметов. Подходит для монтажа в помещениях с повышенной влажностью, на производствах, в тоннелях, на элеваторах и других местах, где кабельные трассы проходят через изгибы. Элемент предназначен исключительно для совместного использования с лотками серии L5 Combitech и аналогичными моделями с тем же радиусом скругления.

Технические характеристики

• Тип изделия: крышка на угол горизонтальный 90°
• Основание: 600 мм
• Радиус скругления: 300 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное цинковое покрытие высокой адгезии, устойчивое к коррозии
• Цвет: светло-серый
• Тип крепления: привинчивание с помощью болтов и гаек
• Совместимость: лестничный кабельный лоток шириной 600 мм
• Артикул: lk0063k
• Серия: L5 Combitech

Совместимость и монтаж

Крышка на угол DKC lk0063k рассчитана исключительно на использование с лотками серии L5 Combitech, имеющими точно такой же радиус скругления - 300 мм. Установка возможна только на участках с жестким фиксированным углом 90°. В комплект входят все необходимые крепежные элементы: болты CM030508, шайбы CM100500 и гайки 37501, соответствующие стандартам производителя. Монтаж выполняется после окончательной сборки лотка: крышка фиксируется на верхнюю плоскость лотка и боковой стенке угла с помощью привинчивания. Не допускается применение с другими типами лотков - даже при совпадении ширины, отличие радиуса вызывает зазоры и снижает степень защиты.

Безопасность и стандарты

Изделие изготовлено из стали с оцинкованным покрытием по методу Сендзимира, что обеспечивает соответствие требованиям ГОСТ 14918 и DIN EN ISO 1461 по антикоррозийной защите. Покрытие устойчиво к химическим воздействиям, характерным для промышленных помещений. Крышка не содержит острых кромок и не выделяет вредных веществ при нормальных условиях эксплуатации.

Преимущества

• Готовый комплект крепежа - не требует докупать болты, гайки или шайбы
• Оцинковка по Сендзимиру - долговечность в агрессивных средах, включая влажные и запыленные помещения
• Точное соответствие радиусу лотка - плотное прилегание без щелей, предотвращает проседание кабелей
• Унифицированная система - совместима со всей серией L5 Combitech, позволяет собирать трассы без переходных элементов
• Светло-серый цвет - не выгорает на солнце, легко сочетается с другими элементами системы

Ограничения применения

• Не применяется для лотков с другим радиусом - например, 200 мм или 400 мм
• Не предназначена для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, длительное воздействие дождя и снега требует дополнительных мер
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или растворами солей - оцинковка имеет ограниченную химическую стойкость
• Не подходит для систем с частым демонтажем - многократное отвинчивание и затяжка крепежа может повредить резьбу в металле

Примеры использования

• Защита кабелей на промышленном конвейере, где трасса меняет направление под 90° внутри цеха
• Закрытие угла в распределительной камере подстанции с лестничным лотком
• Обустройство кабельной трассы в теплице или холодильном складе - оцинковка противостоит конденсату
• Монтаж в тоннеле метрополитена - защита от пыли, влаги и механических нагрузок

Практические советы

• Перед монтажом проверьте, чтобы радиус лотка был именно 300 мм - даже +-5 мм может нарушить герметичность
• Используйте только комплектный крепеж - другие болты могут иметь неверную длину или шаг резьбы
• При необходимости удлинения трассы используйте только оригинальные соединительные пластины DKC - они гарантируют точное совмещение
• После монтажа проверьте, что крышка плотно прилегает ко всем поверхностям - малейший зазор снижает уровень защиты IP
• При работе в условиях высокой влажности периодически осматривайте места крепления - признаки коррозии на крепеже требуют замены
