Крышка для угла вертикального внутр. 45град. осн.150 сталь 0.55мм KNL45-150 КМ LO0717 КМ-Профиль

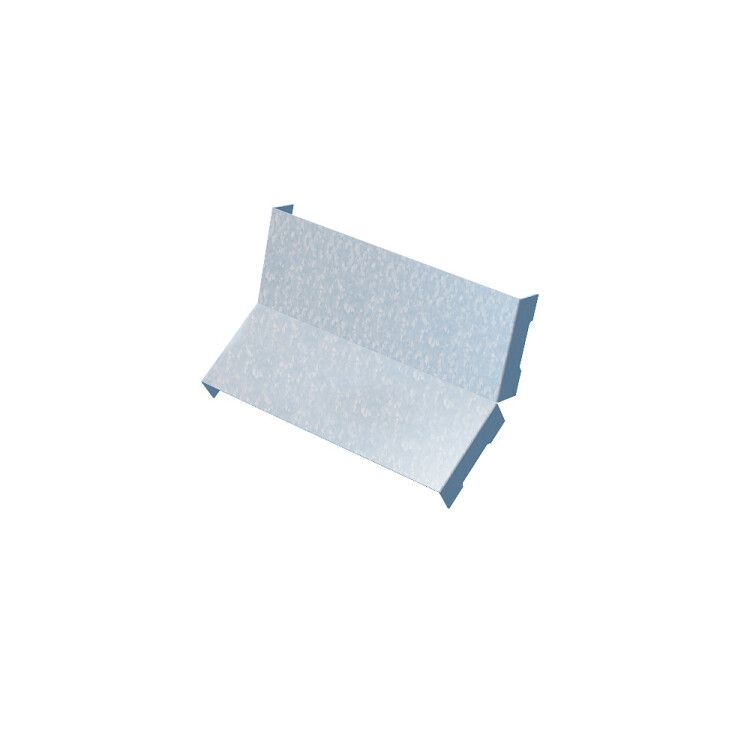

Крышка внутреннего вертикального угла 45 градусов 150 мм КМ-профиль предназначена для завершения и защиты кабельной трассы в местах изменения направления под углом 45°. Изделие из оцинкованной стали толщиной 0,55 мм обеспечивает механическую защиту проводов и кабелей, сохраняя целостность трассы в помещениях с умеренным климатом. Артикулы lo0717, knl45*150 и knl45-150 относятся к одной модели базовой серии КМ-профиль.

Назначение и область применения

Крышка внутреннего вертикального угла 45 градусов 150 мм КМ-профиль используется для закрытия внутреннего угла кабельного лотка, где трасса меняет направление с горизонтального на вертикальное под углом 45°. Применяется исключительно в составе систем кабельных лотков той же серии и ширины 150 мм. Защищает кабели от пыли, случайных ударов и доступа посторонних лиц. Подходит для установки в административных зданиях, производственных цехах, офисах, торговых комплексах - там, где требуется аккуратное и безопасное оформление кабельных путей.

Технические характеристики

• Тип изделия: крышка внутреннего вертикального угла
• Угол поворота: 45°
• Ширина профиля: 150 мм (соответствует лоткам этой же ширины)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,55 мм
• Покрытие: холоднокатаная оцинковка с высокой адгезией и равномерным слоем
• Цвет: серый (естественный цвет оцинкованной стали)
• Климатическое исполнение: У1 / УХЛ1 - для работы в помещениях с умеренным и холодным климатом, без конденсации влаги
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных газов при нагреве
• Тип крепления: защелка - фиксация без инструментов

Совместимость и монтаж

Крышка совместима только с кабельными лотками КМ-профиль шириной 150 мм и такой же формы внутреннего угла. Монтаж выполняется вручную: элемент плотно надевается на угол лотка до щелчка защелки. Нет необходимости в сверлении, болтах или клее. Для правильной установки убедитесь, что кромки лотка не деформированы и не имеют острых заусенцев - они могут помешать защелкиванию. После монтажа проверьте герметичность соединения: крышка должна плотно прилегать без люфтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается свойствами оцинкованной стали - при температуре выше 800 C металл начинает окисляться, но не воспламеняется. Покрытие по методу Сендзимира гарантирует долговечность против коррозии даже при минимальном контакте с влагой. Соответствует нормам безопасности для электромонтажных работ в жилых и промышленных зонах.

Преимущества

• Закрытая форма угла предотвращает попадание пыли и влаги внутрь кабельной трассы
• Защелка позволяет монтировать и демонтировать крышку без инструментов - экономит время при обслуживании
• Оцинковка по Сендзимиру обеспечивает более прочный и однородный антикоррозийный слой, чем обычное горячее цинкование
• Высокая жесткость материала (0,55 мм) снижает риск деформации при случайных нагрузках
• Не требует покраски или дополнительной обработки после установки

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на постоянное воздействие осадков, перепадов температур ниже -40 C или прямого UV-облучения
• Не рекомендуется использовать в агрессивных средах: химических цехах, бассейнах, мясопереработке - оцинковка может разрушаться при длительном контакте с кислотами, щелочами или солями
• Не совместим с лотками других производителей, даже если ширина 150 мм - отличаются форма крепления и радиус изгиба
• Не следует применять в условиях частых вибраций без дополнительной фиксации - защелка может расцепиться

Примеры использования

• Переход кабельной трассы с пола на стену в серверной комнате
• Обводка трубопровода или колонны в офисном здании
• Формирование вертикального участка трассы между этажами через технологический канал
• Завершение маршрута кабелей питания и связи в медицинских учреждениях

Практические советы

• Перед монтажом очистите поверхность лотка от грязи и металлической стружки - это повысит надежность защелки
• Если крышка плохо фиксируется, проверьте, не перегнулась ли кромка лотка - можно аккуратно выпрямить плоскогубцами
• Для длинных вертикальных участков используйте дополнительные опоры или кронштейны - вес всей трассы не должен полностью ложиться на одну крышку
• При замене старой крышки - снимайте её медленно, чтобы не повредить соседние элементы
• Артикулы lo0717, knl45*150 и knl45-150 - это один и тот же продукт; различия в написании связаны с системами учета, а не с конструкцией
