Крышка на угол вертикальный внешний 45 градусов 50х400, 2,0 мм, в комплекте с крепежными элементами необходимыми для монтажа | SKPH540K DKC ДКС SIN1020KZL

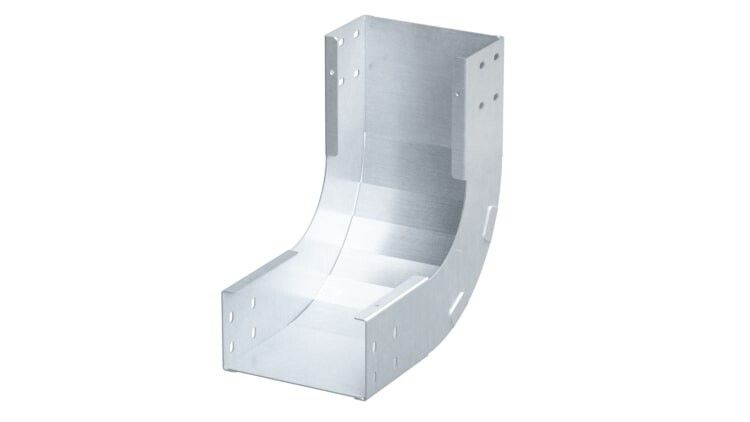

Угол вертикальный внутренний 90 градусов 100х200, 1.2 мм, цинк-ламель, в комплекте с крепежными элементами и соединительными пластинами, DKC предназначен для изменения направления кабельной трассы в вертикальной плоскости. Этот элемент совместим с лотками серии S5 Combitech и поставляется с готовым крепежом, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Угол вертикальный внутренний 90 градусов 100х200, 1.2 мм, цинк-ламель, в комплекте с крепежными элементами и соединительными пластинами, DKC используется для перехода между горизонтальными участками кабельных лотков в вертикальной плоскости. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения - например, в цехах, распределительных пунктах, серверных помещениях, транспортных терминалах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 90°
• Размеры: Высота 100 мм, ширина 200 мм
• Толщина стенки: 1,2 мм
• Материал: Сталь
• Покрытие: Цинк-ламель - антикоррозийное покрытие с повышенной механической стойкостью
• Цвет: Серый
• Комплектация: Соединительные пластины и крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Угол вертикальный внутренний 90 градусов 100х200, 1.2 мм, цинк-ламель, в комплекте с крепежными элементами и соединительными пластинами, DKC рассчитан исключительно на использование с лотками серии S5 Combitech с высотой борта 100 мм и шириной основания 200 мм. Несовместим с другими сериями лотков, даже при совпадении внешних размеров - из-за различий в форме фланцев и расположении отверстий для крепления.

Монтаж выполняется в следующем порядке:

• Подготовить два горизонтальных участка лотка, которые должны соединиться под углом 90°
• Закрепить соединительные пластины на торцах лотков с помощью болтов из комплекта
• Соединить пластины с углом, выровнять по уровню
• Затянуть все крепежные элементы равномерно, без перекосов

Не требуется сверление или доработка - все отверстия уже соответствуют стандартным параметрам S5 Combitech.

Преимущества

• Готовый комплект крепежа исключает потерю или неверный подбор болтов и шайб
• Цинк-ламельное покрытие обеспечивает долгую защиту от коррозии в условиях повышенной влажности и агрессивной среды
• Жесткая конструкция из стали толщиной 1,2 мм сохраняет форму при нагрузках и вибрациях
• Серый цвет не требует окраски после установки - эстетично сочетается с остальной системой

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может вызвать точечную коррозию
• Не рекомендуется использовать в местах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Не подходит для лотков других серий, даже если их размеры совпадают - возможен перекос и потеря герметичности
• Не является несущим элементом - не воспринимает вес оборудования, только массу кабелей внутри лотка

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в производственном цехе
• Изменение направления трассы вокруг колонны в офисном здании
• Соединение двух ярусов кабельных каналов в серверной комнате
• Обвод препятствий (трубопроводы, воздуховоды) в распределительных щитовых

Практические советы

• Перед монтажом проверьте, чтобы лотки были одного типа - S5 Combitech с высотой 100 мм. Разница в 1–2 мм может нарушить плотность соединения
• Не затягивайте крепеж слишком сильно - это деформирует тонкий металл и нарушит геометрию угла
• Если система работает в условиях вибраций, дополнительно зафиксируйте угол антивибрационными прокладками
• При необходимости замены - используйте оригинальные запчасти DKC. Аналоги часто имеют отличную посадку и срок службы
