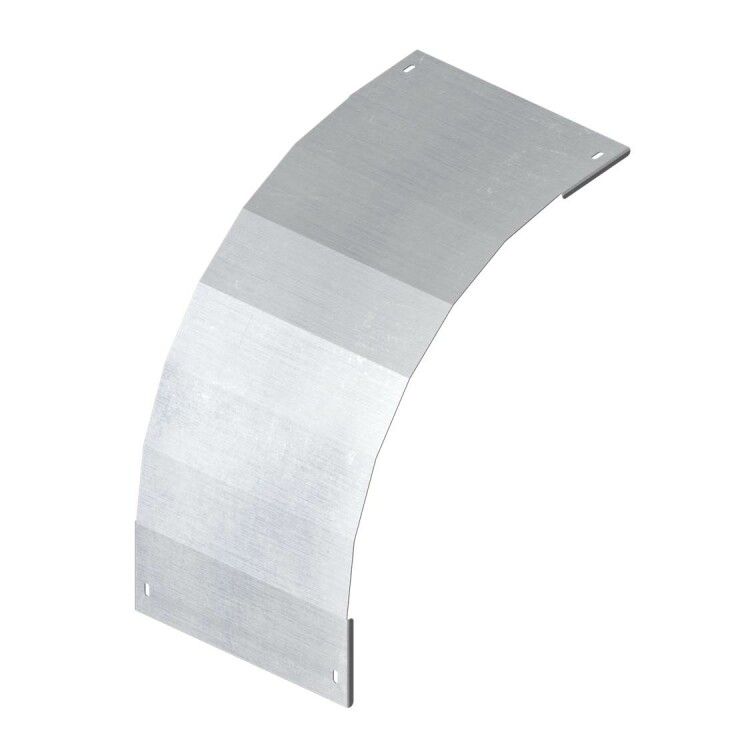

Крышка на угол вертикальный внешний 90 градусов, 80х400 R300, горячеоцинкованная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKO8340KHDZ ДКС

Крышка на угол вертикальный внешний 90 градусов DKC (арт. lko8340khdz) предназначена для защиты кабельных трасс в местах поворотов лотков. Изделие из оцинкованной стали с радиусом R300 обеспечивает безопасную прокладку проводов в углах, сохраняя целостность изоляции и защищая от механических ударов.

Назначение и область применения

Крышка на угол вертикальный внешний 90 градусов DKC используется для закрывания внешнего угла вертикальной кабельной трассы между двумя участками лотка. Предназначена для защиты кабелей от пыли, влаги, случайных ударов и перегибов. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорте, автоматизации и других зонах с жесткими условиями эксплуатации.

Технические характеристики

• Форма: внешний вертикальный угол 90°
• Размеры лотка: высота борта 80 мм, ширина основания 400 мм
• Радиус изгиба: R300 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячее цинкование - устойчиво к коррозии даже при повреждении поверхности
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов
• Комплектация: соединительные пластины и крепежные элементы

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC. Устанавливается на уже смонтированный вертикальный угол лотка. Крепление осуществляется за счет защелок - достаточно плотно прижать крышку до характерного щелчка. Соединительные пластины обеспечивают герметичное и прочное соединение с соседними элементами трассы. Для фиксации используются предусмотренные в комплекте саморезы или болты - они подходят для крепления к стене или металлической раме.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабельных систем. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Нет открытых острых кромок - снижает риск повреждения кабелей при прокладке. Сертификация по ГОСТ и IEC соблюдена в рамках серии L5 Combitech.

Преимущества

• Горячее цинкование - защита от ржавчины на десятилетия, даже при царапинах
• Закругление R300 предотвращает перегибы кабелей, продлевает срок службы изоляции
• Комплект крепежа исключает необходимость докупать детали
• Защелочное крепление позволяет менять положение крышки без демонтажа всей трассы
• Серый цвет не выделяется на фоне большинства металлических лотков

Ограничения применения

• Не предназначен для внутренних углов - используйте специальные модели для них
• Не рассчитана на нагрузки выше класса M1 (по EN 61537): не применяйте как несущую конструкцию
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя покрытие устойчиво, герметичность не гарантируется
• Подходит только для лотков с высотой борта 80 мм и шириной 400 мм - другие размеры требуют другой крышки

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход колонны или трубопровода в производственном цехе
• Прокладка силовых кабелей в подземных каналах с вертикальным выходом
• Монтаж в серверных помещениях с плотной трассировкой кабелей

Практические советы

• Перед монтажом проверьте соответствие размеров лотка: высота 80 мм и ширина 400 мм должны точно совпадать
• При использовании в сырых помещениях дополнительно проверьте состояние крепежа через год после установки
• Если требуется частый доступ к кабелям - выбирайте модели с защелкой, как эта; для постоянных трасс можно использовать клепки
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную сталь и нарушить герметичность
• DKC (арт. lko8340khdz) легко комбинируется с другими элементами серии L5 Combitech - все части имеют одинаковые шаги крепления
