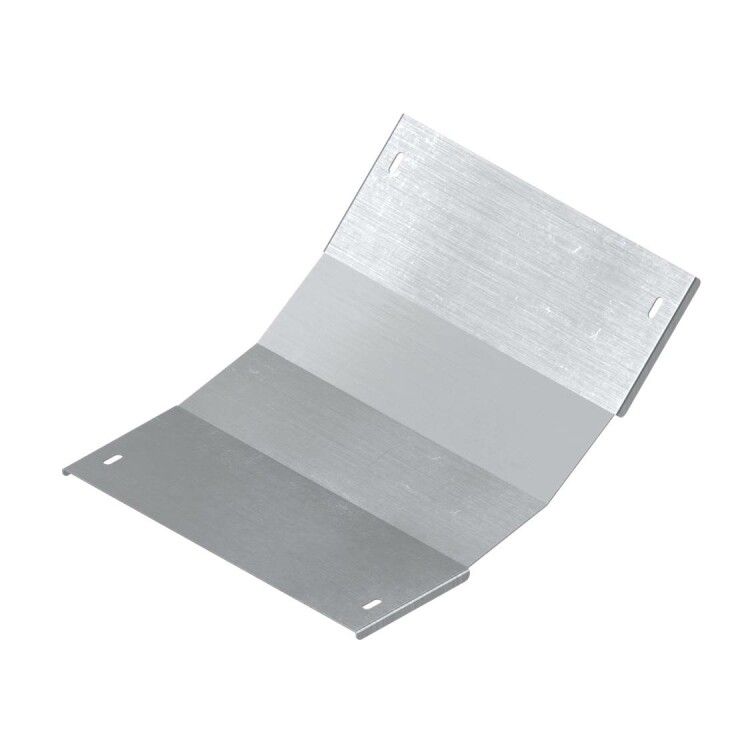

Крышка на угол вертикальный внутренний 45 градусов, 100х500 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа - LKH0165K ДКС

Крышка на угол вертикальный внутренний 45 градусов, 100х500 R600 от DKC (ДКС), артикул lkh0165k, предназначена для защиты кабельных трасс в местах изменения направления лотка. Комплектация с крепежом и соединительными пластинами упрощает установку и обеспечивает герметичность и прочность соединения.

Назначение и область применения

Крышка на угол вертикальный внутренний 45 градусов используется для закрытия кабельных лотков в точках поворота, где траектория трассы меняется на 45°. Предназначена для защиты кабелей от пыли, влаги, механических ударов и случайного доступа. Подходит для монтажа в промышленных помещениях, на объектах энергетики, транспорте, автоматизации и других зонах с жесткими условиями эксплуатации.

Технические характеристики

• Тип изделия: крышка лотка
• Угол поворота: 45°
• Радиус изгиба: R=600 мм
• Габариты лотка: высота борта 100 мм, ширина основания 500 мм
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Толщина стенки: 1 мм
• Цвет: серый
• Огнестойкость: да
• Тип крепления: защелка

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC, имеющими аналогичные габариты (100×500 мм). Установка осуществляется без инструментов: защелки фиксируют крышку на бортах лотка, а соединительные пластины обеспечивают плотное стыкование с соседними участками трассы. Крепежные элементы в комплекте позволяют дополнительно закрепить крышку саморезами или болтами при необходимости усиления.

Перед монтажом проверьте соответствие радиуса R600 и высоты борта 100 мм - расхождение даже на несколько миллиметров может нарушить герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости - не распространяет пламя и сохраняет целостность при локальных перегревах. Материал с горячим цинкованием устойчив к коррозии, что продлевает срок службы в условиях повышенной влажности и агрессивной среды. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Горячее цинкование обеспечивает долговечную защиту от ржавчины - особенно важно в сырых или химически активных средах.
• Фиксация защелкой позволяет быстро открывать и закрывать крышку для обслуживания кабелей без демонтажа всей трассы.
• Встроенные соединительные пластины исключают щели между секциями, снижают риск попадания пыли и влаги.
• Огнестойкость делает изделие подходящим для использования в зонах с повышенным требованием к пожарной безопасности.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от прямых осадков - хотя материал устойчив к коррозии, длительное воздействие воды может вызвать вымывание цинка.
• Не рекомендуется использовать с лотками других серий, если их габариты отличаются от 100×500 мм - возможны зазоры и потеря герметичности.
• Радиус R600 является жестко заданным; нельзя применять вместо более острых углов (например, 30° или 90°) - это нарушит траекторию прокладки кабелей и увеличит нагрузку на изгиб.

Примеры использования

• Закрытие поворота в вертикальном лотке на производстве - например, переход от горизонтального участка к вертикальному стояку на станке.
• Монтаж в распределительных пунктах, где требуется защита силовых кабелей от механических повреждений при проходе через технологические ниши.
• Использование в системах автоматизации на пищевых предприятиях - благодаря огнестойкости и легкости очистки поверхности.

Практические советы

• При сборке трассы начинайте с установки угловых элементов - это упрощает последующую прокладку прямых участков.
• Если крышка будет подвергаться частому открытию, используйте дополнительные крепежные элементы из комплекта - они предотвращают самопроизвольное открытие защелок.
• Проверяйте совпадение номера артикула lkh0165k с другими деталями трассы - все элементы серии L5 Combitech должны иметь одинаковый шаг крепления и габариты.
• После монтажа убедитесь, что крышка плотно прилегает по всей длине - слышимый щелчок защелки и отсутствие люфтов - признак правильной установки.
