Крышка CS 45 на угол вертикальный внутр. град. осн.200 | 38224 DKC ДКС

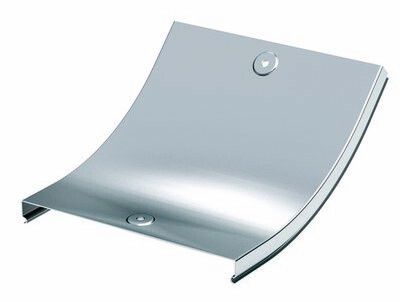

Крышка для угла вертикального внутреннего 45 градусов основание 200мм CS 45, CS-45, ГСИ — элемент защиты кабельной трассы в системе S5 Combitech от DKC. Предназначена для герметизации внутренних угловых соединений лотков, обеспечивая защиту от пыли, влаги и механических повреждений. Подходит для монтажа в промышленных условиях с повышенными требованиями к надежности.

Назначение и область применения

Крышка CS 45 используется для закрытия вертикальных внутренних углов под углом 45° в кабельных лотках системы S5 Combitech. Применяется там, где требуется сохранить целостность трассы и предотвратить попадание посторонних предметов, влаги или пыли внутрь. Особенно актуальна в помещениях с высокой запылённостью, сыростью или риском случайного контакта с кабелями — например, на производствах, в трансформаторных подстанциях, серверных и на объектах ЖКХ.

Технические характеристики

• Угол поворота: 45° — соответствует стандартному углу изгиба лотков системы S5 Combitech
• Основание: 200 мм — совпадает с шириной лотков, для которых предназначена
• Длина: 167 мм — оптимальна для перекрытия углового перехода без зазоров
• Материал: сталь оцинкованная, метод Сендзимира — непрерывное холодное цинкование обеспечивает равномерное покрытие
• Толщина материала: 0,6 мм — достаточна для жёсткости, но не создаёт лишней массы
• Цвет: серый — унифицирован с другими элементами системы S5 Combitech
• Климатическое исполнение: УХЛ2 — рассчитана на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Защитное покрытие: оцинковка горячим способом — защищает от коррозии даже при микроповреждениях поверхности
• Огнестойкость: да — материал не поддерживает горение, соответствует нормам пожарной безопасности
• Тип крепления: защелкивание — быстрый монтаж без инструментов
• Шарнирное крепление: да — позволяет открывать крышку без демонтажа всей системы
• Совместимость с лотками: да — исключительно для лотков S5 Combitech

Совместимость и монтаж

Крышка CS 45 совместима только с лотками серии S5 Combitech от DKC. Не подходит для других систем, даже при совпадении габаритов — форма крепления и замков отличаются. Монтаж выполняется вручную: крышка плотно защёлкивается на угол лотка до характерного щелчка. Шарнирное устройство позволяет одновременно фиксировать крышку и обеспечивать её легкий съём для обслуживания кабелей. Нет необходимости использовать болты, саморезы или другие крепежи.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости и защите от внешних воздействий. Защита IP44 достигается благодаря плотному прилеганию крышки и отсутствию перфорации — предотвращает попадание твердых частиц больше 1 мм и брызг воды с любого направления. Сертификация по стандартам для электроустановок в промышленных зонах подтверждается документацией производителя DKC.

Преимущества

• Быстрая установка и снятие — экономит время при ремонте или модификации трассы
• Высокая долговечность — оцинковка по методу Сендзимира устойчива к коррозии даже в агрессивной среде
• Не требует дополнительного крепежа — снижает стоимость и сложность монтажа
• Сохраняет эстетичный вид трассы — единый дизайн с остальными компонентами S5 Combitech
• Поддерживает возможность частичного доступа — можно открыть одну крышку без разборки всего участка

Ограничения применения

• Не применяется на наружных установках — климатическое исполнение УХЛ2 не предусматривает постоянного воздействия осадков и прямого солнца
• Не подходит для лотков других производителей — даже при одинаковой ширине 200 мм
• Не предназначен для нагрузок выше веса кабелей — не является несущим элементом
• Не рекомендуется для мест с постоянным механическим ударным воздействием — толщина 0,6 мм недостаточна для экстремальных условий

Примеры использования

• Закрытие внутреннего угла между двумя вертикальными лотками в цехе металлургического завода
• Герметизация поворота трассы в распределительном шкафе на АЭС
• Формирование безопасной кабельной трассы в помещении с высокой влажностью — например, в насосной станции
• Обустройство кабельных путей в серверной комнате с регулярным плановым обслуживанием

Практические советы

• Перед монтажом проверьте, что лоток имеет правильный угол 45° — иначе крышка не защёлкнется
• При использовании в сыром помещении периодически осматривайте места соединения — остатки влаги могут задерживаться под крышкой
• Не используйте силовые инструменты для снятия крышки — это может повредить защелки
• При заказе убедитесь, что вы выбираете именно CS 45, а не аналоги с другим углом — например, 90° или 135°
• CS 45 лучше сочетать с неперфорированными крышками на прямых участках — так достигается максимальная степень защиты IP44
