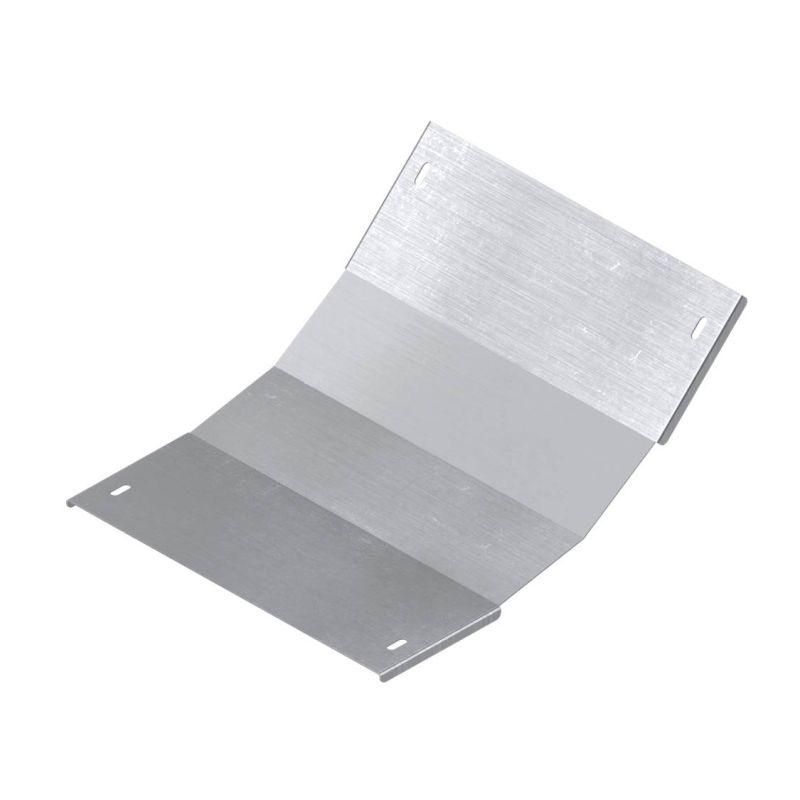

Крышка на угол вертикальный внутренний 45 градусов, 100х600 R600, цинк-ламельная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKH0166KZL ДКС

Крышка на угол вертикальный внутренний 45 градусов 100х600 R600 цинк-ламельная от DKC (артикул lkh0166kzl) предназначена для завершения и защиты кабельной трассы в местах поворота. Она совмещает функции герметизации, защиты от механических повреждений и эстетичного оформления лотковой системы L5 Combitech.

Назначение и область применения

Этот элемент используется для закрытия внутреннего вертикального угла в кабельной трассе под углом 45°. Он защищает кабели от пыли, влаги, ударов и случайных контактов, особенно там, где лоток меняет направление. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорте, автоматизированных линиях и других зонах с высокими требованиями к безопасности и долговечности.

Технические характеристики

• Тип изделия: крышка лотка для вертикального угла
• Угол поворота: 45°
• Радиус изгиба (R): 600 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 600 мм
• Материал: оцинкованная сталь
• Толщина стенки: 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита с матовой серой фактурой
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов

Совместимость и монтаж

Крышка DKC lkh0166kzl совместима исключительно с лотками серии L5 Combitech, имеющими параметры 100×600 мм. Монтаж выполняется путём защёлкивания на край лотка - фиксация происходит за счёт жестких замковых выступов. Комплект включает соединительные пластины и крепёж, что позволяет легко стыковать несколько элементов между собой без дополнительных деталей. Убедитесь, что поверхность лотка чистая и не имеет деформаций перед установкой - это обеспечивает плотное прилегание.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в агрессивных средах по сравнению с обычным цинком
• Закрытая форма предотвращает попадание мусора и влаги внутрь трассы
• Фиксация защёлкой снижает время монтажа на 30–50% по сравнению с болтовыми системами
• Интегрированные соединительные пластины обеспечивают целостность всей трассы без зазоров
• Серый цвет соответствует стандартному цвету лотков L5 Combitech - сохраняет единый дизайн системы

Ограничения применения

• Не предназначен для наружной установки под открытым небом - не имеет IP-защиты
• Не рекомендуется использовать в условиях постоянного воздействия химически активных жидкостей (кислоты, щелочи)
• Подходит только для лотков с точными габаритами 100×600 мм; несовместим с другими размерами или сериями
• Не рассчитана на нагрузку свыше веса собственной конструкции - не служит опорой для оборудования

Примеры использования

• Завершение поворота кабельного лотка в распределительном шкафу на производстве
• Переход между этажами в многоквартирном доме при прокладке силовых кабелей
• Обустройство трассы в машинном зале станка с частыми перепадами уровней
• Монтаж в технологических коридорах заводов пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте соответствие радиуса R=600 мм на участке трассы - неверный радиус вызывает напряжение в материале и риск деформации
• Если требуется удлинить трассу, используйте только оригинальные соединительные пластины из комплекта - сторонние элементы нарушают герметичность
• При работе в пыльных средах регулярно осматривайте защелки - они могут забиваться, что затруднит последующую демонтаж
• Не применяйте инструменты для принудительного открывания крышки - это повредит замки и сделает её негодной для повторного использования
• Для сложных маршрутов с несколькими углами планируйте количество комплектов заранее - каждый элемент поставляется в одном комплекте
