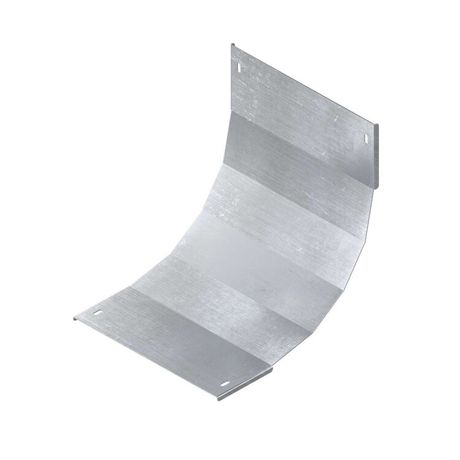

Крышка на угол вертикальный внутренний 90 градусов, 100х400 R600, цинк-ламельная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKH1640KZL ДКС

Крышка на угол вертикальный внутренний 90 градусов DKC (арт. lkh1640kzl) предназначена для защиты кабельных трасс в местах изменения направления лотка. Изделие из оцинкованной стали с цинк-ламельным покрытием обеспечивает долговечную защиту от механических повреждений и внешней среды, особенно в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Крышка на угол вертикальный внутренний 90 градусов DKC используется для закрывания кабельных лотков в углах с радиусом поворота R=600 мм. Подходит для систем с высотой борта 100 мм и шириной основания 400 мм. Обеспечивает защиту кабелей от запыленности, влаги, ударов и случайных контактов. Часто применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах и других зонах с жесткими требованиями к безопасности кабельных трасс.

Технические характеристики

• Форма: вертикальный внутренний угол 90°
• Радиус поворота: R = 600 мм
• Габариты: 100 × 400 мм (высота борта × ширина основания)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита за счет слоистой структуры цинка
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов
• Комплектация: соединительные пластины и крепежные элементы в комплекте

Совместимость и монтаж

Крышка совместима с лотками серии L5 Combitech от DKC, имеющими аналогичные габариты (100×400 мм). Монтаж выполняется путём защелкивания на край лотка - фиксация происходит автоматически при плотном прилегании. Соединительные пластины обеспечивают герметичное и прочное соединение между несколькими крышками при прямых участках трассы. Для установки не требуются болты или сварка - достаточно правильно выставить угол и нажать до щелчка. Убедитесь, что поверхность лотка чистая и не имеет деформаций перед монтажом.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в сравнении с обычным цинком - лучше противостоит механическому износу и химической коррозии
• Закрытая форма предотвращает попадание пыли, воды и сторонних предметов в кабельную трассу
• Быстрая сборка благодаря системе защелки снижает время монтажа на 30–50%
• Комплектность исключает потерю деталей - все необходимые элементы уже в наличии
• Серый цвет соответствует стандартному оформлению промышленных лотков, не требует окраски после установки

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямого солнца и осадков - хотя покрытие устойчиво, длительное UV-воздействие может снижать эстетические качества
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже цинк-ламельное покрытие имеет ограниченную химическую стойкость
• Подходит только для лотков с точными габаритами 100×400 мм; использование на других размерах невозможно без адаптеров
• Не рассчитана на нагрузку выше веса кабелей и собственного веса - не служит несущим элементом

Примеры использования

• Переход кабельной трассы от горизонтального лотка к вертикальному стояку в машинном зале
• Обводка трубопроводов или оборудования внутри технологического корпуса
• Изменение направления трассы в распределительных щитовых помещениях
• Прокладка силовых и сигнальных кабелей в производственных цехах с частой мойкой оборудования

Практические советы

• Перед монтажом проверьте соответствие радиуса R=600 мм на лотке - неверный радиус вызывает перегрузку материала и риск деформации крышки
• При длинных участках используйте соединительные пластины через каждые 800–1000 мм для сохранения целостности системы
• Не затягивайте крепеж слишком сильно - система защелки не предусматривает дополнительного усилия
• Если требуется более высокая степень защиты (например, IP65+), дополняйте систему герметичными уплотнителями - сама крышка не является герметичной
• Артикул lkh1640kzl - единственный вариант этой формы в серии L5 Combitech; другие модели имеют другой радиус или размеры
