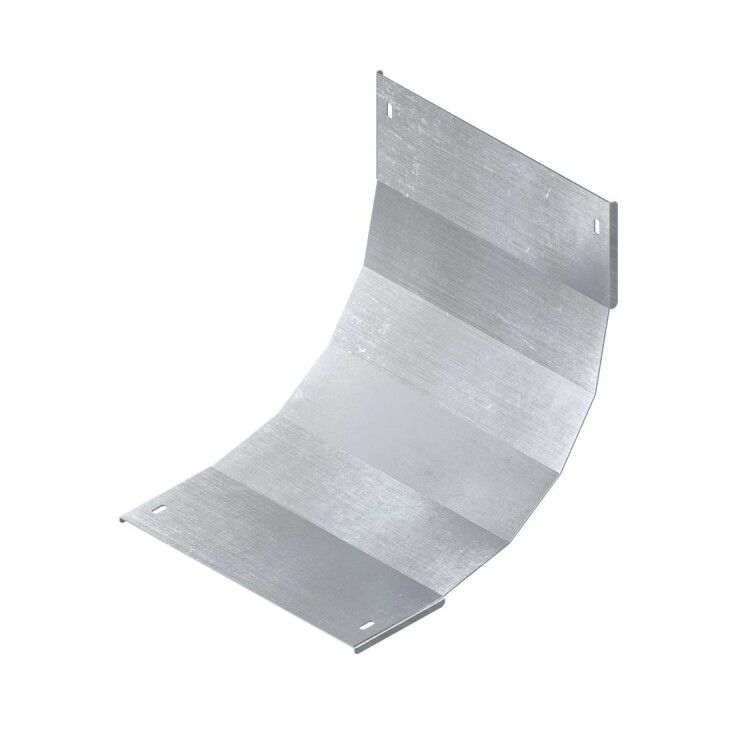

Крышка на угол вертикальный внутренний 90 градусов, 100х600 R600, цинк-ламельная в комплекте с крепежными элементами исоединительными пластинами, необходимыми для монтажа - LKH1660KZL ДКС

Крышка на угол вертикальный внутренний 90 градусов DKC (ДКС) артикул lkh1660kzl предназначена для завершения и защиты кабельной трассы в местах поворотов лотков с высотой борта 100 мм и шириной 600 мм. Изделие обеспечивает безопасную укладку кабелей, защищает от пыли, влаги и механических ударов, а также упрощает сборку системы благодаря компактному комплекту крепежа.

Назначение и область применения

Крышка на угол вертикальный внутренний 90 градусов DKC используется для закрытия внутреннего поворота кабельного лотка, где траектория меняется на 90°. Она применяется там, где требуется сохранить целостность кабельной трассы и предотвратить доступ к проводникам извне. Подходит для установки в помещениях с повышенной проходимостью, на производствах, в серверных, офисах и промышленных зонах. Особенно эффективна при использовании с лотками серии L5 Combitech.

Технические характеристики

• Угол поворота: 90°
• Радиус изгиба: R=600 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 600 мм
• Материал: сталь оцинкованная
• Толщина стенки: 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита с матовой серой поверхностью
• Тип крепления: защелка - быстрый монтаж без инструментов
• Цвет: серый

Совместимость и монтаж

Крышка совместима исключительно с лотками серии L5 Combitech, имеющими те же габариты: 100×600 мм. Монтаж осуществляется путём фиксации защелками на краях лотка - достаточно плотно прижать крышку до характерного щелчка. Комплект включает соединительные пластины и крепежные элементы, которые обеспечивают герметичное и жесткое соединение между участками трассы. Установка возможна как на готовую трассу, так и во время её сборки. Не требует сверления или болтовых соединений.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в условиях влажности и агрессивной среды
• Запатентованная система защелок позволяет собирать трассу без инструмента - экономит время при монтаже
• Интегрированные соединительные пластины гарантируют прочность стыков и исключают проседание крышки
• Гладкая поверхность снижает риск зацепления кабелей при протяжке
• Серый цвет соответствует стандартной цветовой гамме лотков DKC - обеспечивает эстетичный вид всей трассы

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитана на прямой контакт с осадками
• Не подходит для лотков других серий или с другими габаритами (например, 80×400 или 120×800)
• Не рекомендуется использовать в зонах с постоянным воздействием химических реагентов - цинк-ламельное покрытие устойчиво, но не кислото- и щелочестойко
• Не следует применять в качестве несущего элемента - не выдерживает нагрузки выше веса кабелей и собственного веса

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в шахте лифта
• Обход колонн и перегородок в офисных зданиях
• Формирование поворота в распределительных щитовых комнатах
• Сборка трассы на производстве с частыми перемещениями оборудования - крышка легко демонтируется для обслуживания

Практические советы

• Перед монтажом проверьте соответствие габаритов лотка - высота 100 мм и ширина 600 мм должны точно совпадать
• При сборке длинных трасс используйте все комплектные соединительные пластины - они предотвращают деформацию и люфт
• Если крышка сложена в несколько уровней, убедитесь, что каждый уровень правильно защелкнут - недостаточно просто “прижать”
• Для удобства замены кабелей можно временно открыть крышку, потянув за край - механизм защелки не повреждается при многократном открывании
• Артикул lkh1660kzl - это часть серии L5 Combitech; для полной совместимости используйте другие элементы этой же серии
