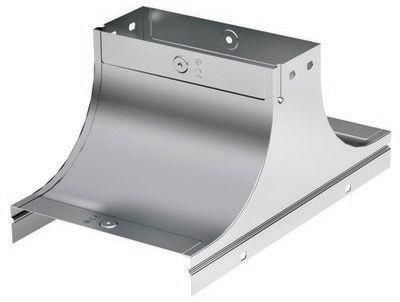

Крышка-ответвитель TS осн.150/80, горячеоцинкованная | 37243HDZ DKC ДКС

Крышка-ответвитель TS 200/80 мм горячеоцинкованная от DKC (ДКС) предназначена для защиты и герметизации ответвлений кабельных трасс в распределительных системах. Артикул 37243hdz из серии S5 Combitech обеспечивает надёжную механическую защиту и устойчивость к агрессивной среде благодаря горячедипному цинкованию.

Назначение и область применения

Крышка-ответвитель TS 200/80 мм горячеоцинкованная используется для перекрытия и защиты мест соединения или ответвления кабелей в кабельных каналах и лотках. Применяется в промышленных объектах, где требуется доступ к кабелям для обслуживания, ремонта или модернизации системы. Подходит для установки на кабельные лотки серии S5 Combitech, особенно там, где есть необходимость в частом открывании крышки - например, возле шкафов управления, станков или распределительных пунктов.

Технические характеристики

• Размеры: 150×80 мм - ширина и высота корпуса, соответствует стандартным габаритам кабельных лотков S5 Combitech;
• Толщина материала: 1 мм - достаточна для жесткости и сопротивления деформациям при монтаже и эксплуатации;
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности и химических воздействий;
• Защитное покрытие: горячее цинкование методом погружения - равномерный слой цинка, обеспечивающий долговечность; отличается от гальванизации тонкоплёночного типа;
• Цвет: светло-серый - естественный цвет цинкованной стали, не требует окраски;
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые здания и открытые площадки с защитой от атмосферных осадков.

Совместимость и монтаж

Крышка-ответвитель TS 200/80 мм горячеоцинкованная совместима исключительно с кабельными лотками серии S5 Combitech от DKC. Монтаж осуществляется путём фиксации на боковые стенки лотка с помощью самонарезающих винтов или заклепок. Крышка не имеет замков - она удерживается за счёт плотного прилегания и веса собственной конструкции. Для удобства обслуживания можно легко снять её без инструментов, если не применяются дополнительные крепления. Убедитесь, что посадочные поверхности лотка имеют те же габариты - 150×80 мм - чтобы избежать щелей и потери степени защиты.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ(1,5) указывает на соответствие ГОСТ 15150. Нет сертификатов взрывозащиты - не предназначен для применений во взрывоопасных зонах.

Преимущества

• Высокая стойкость к коррозии благодаря глубокому слою цинка - срок службы до 20 лет в типичных промышленных условиях;
• Не требует дополнительной антикоррозийной обработки после монтажа;
• Подходит для условий с частыми температурными колебаниями и влажностью;
• Простая конструкция позволяет быстро демонтировать и переустанавливать крышку без повреждения;
• Совместимость с серией S5 Combitech гарантирует точное совпадение посадочных мест и отсутствие люфтов.

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от прямых осадков - хотя цинкование устойчиво, длительное воздействие воды может вызвать белый налёт (циновый налёт), который не влияет на функциональность, но снижает эстетику;
• Не рекомендуется использовать в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов);
• Толщина 1 мм делает изделие уязвимым к ударным нагрузкам - не следует применять в зонах с риском механических повреждений от оборудования или транспорта;
• Не является элементом герметизации - не предотвращает попадание пыли и влаги внутрь лотка, если не используются уплотнители или другие комплектующие.

Примеры использования

• Закрытие ответвления силового кабеля от основного лотка к станку ЧПУ;
• Перекрытие участка кабельного лотка в цехе с постоянной влажностью (например, пищевой или металлургический цех);
• Фиксация точки подключения кабелей управления в автоматизированном производстве;
• Обслуживание распределительных щитов, где необходимо часто получать доступ к проводам без вскрытия всего лотка.

Практические советы

• При монтаже используйте винты с пластиковыми или резиновыми шайбами - они предотвратят повреждение цинкового слоя и снизят риск электрохимической коррозии;
• Если крышка будет использоваться в месте с возможным контактом с водой - проверьте, чтобы кабельные проходы были герметично заполнены термоусадкой или специальными вводами;
• Не затягивайте крепления слишком сильно - тонкая сталь (1 мм) может деформироваться;
• При необходимости замены - убедитесь, что вы заказываете именно модель TS 200/80 мм горячеоцинкованная от DKC (арт. 37243hdz): аналоги других производителей могут иметь отличающиеся посадочные размеры;
• Храните в сухом помещении перед монтажом - даже цинкованная сталь может начать окисляться при длительном контакте с влагой.
