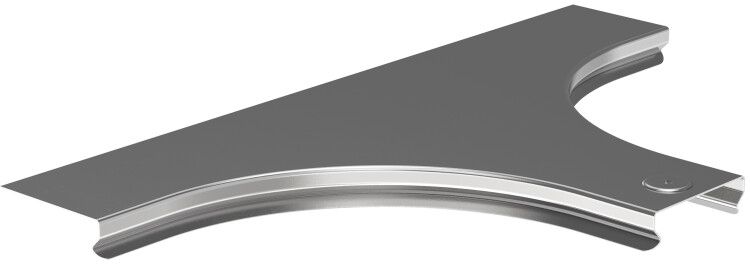

Крышка отвода Т-обр. плавн. тип Г01 ESCA 50мм | COT01D-0-050-08 IEK

Крышка отвода Т-образный плавный тип Г01 ESCA 50мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в точках ответвлений без вскрытия всей трассы. Артикул cot01d-0-050-08 предназначен для установки в т-образных переходниках с диаметром 50 мм, защищает внутреннее пространство от внешних воздействий и обеспечивает быстрый сервисный доступ.

Назначение и область применения

Крышка отвода Т-образный плавный тип Г01 ESCA 50мм устанавливается на T-образные аксессуары в кабельных каналах для создания точки обслуживания. Она позволяет получить доступ к кабелям при необходимости проверки, ремонта или модификации трассы - например, при замене провода, переключении линии или диагностике повреждений. Применяется в системах распределения электроэнергии внутри зданий, на производствах, в промышленных объектах и коммунальных сетях, где используется металлическая кабельная трасса типа ESCA.

Технические характеристики

• Тип изделия: крышка для отвода
• Материал: сталь с покрытием
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Толщина стенки: 0,8 мм
• Диаметр отверстия: 50 мм
• Тип крепления: защелка - фиксируется одним движением без инструментов
• Степень защиты IP00 - не предохраняет от попадания воды, пыли или предметов; предназначена исключительно для внутренней установки в закрытых трассах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - от -50C до +40C, в помещениях с нормальной влажностью
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Цвет: светло-серый
• Соответствие: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка отвода Т-образный плавный тип Г01 ESCA 50мм совместима только с T-образными аксессуарами ESCA того же диаметра - 50 мм. Крепление осуществляется за счет пластиковой защелки, которая плотно фиксирует крышку на корпусе аксессуара. Для установки достаточно совместить выступы крышки с пазами и надавить до щелчка. Открытые участки трассы должны находиться в помещении, недоступном для случайного контакта. Монтаж возможен как во время сборки трассы, так и после - при наличии свободного доступа к месту соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных каналов из стали. Наличие оцинкованного покрытия снижает риск коррозии, что продлевает срок службы. Однако степень защиты IP00 означает, что изделие **не** рассчитано на использование в условиях повышенной влажности, открытых площадок, на улице или там, где есть контакт с жидкостью, пылью или механическими повреждениями. Только для внутреннего монтажа в герметичную кабельную трассу.

Преимущества

• Закрывание и открывание без инструментов - экономит время при плановом осмотре или аварийном вмешательстве
• Высокая прочность благодаря стальному основанию и толщине 0,8 мм
• Долговечность: оцинкованное покрытие по методу Сендзимира гарантирует устойчивость к коррозии даже в средах с колеблющейся влажностью
• Совместимость с сериями ESCA от IEK - легко интегрируется в существующую систему
• Не требует периодического обслуживания - не нуждается в смазке или затяжке креплений

Ограничения применения

• Не применяется вне закрытых кабельных трасс - IP00 не защищает ни от влаги, ни от пыли, ни от посторонних предметов
• Не допускается установка в сырых помещениях, на улице, в бетонных шахтах или других местах с постоянным контактом с водой
• Подходит только для трасс с диаметром 50 мм - несовместима с другими размерами (например, 25 мм, 40 мм, 63 мм)
• Не рекомендуется использовать в качестве декоративного элемента - поверхность не предназначена для эстетической видимости

Примеры использования

• На заводе: доступ к кабелям питания на участке конвейера, где требуется частая переукладка линий
• В офисном здании: ремонт или добавление розеток в кабельной трассе под потолком
• В жилом доме: профилактика сети в этажном щите, где используются металлические каналы ESCA
• На складе: изменение маршрута силового кабеля при перемещении оборудования

Практические советы

• Перед установкой убедитесь, что аксессуар ESCA имеет именно T-образную форму и диаметр 50 мм - другие формы не подходят
• Проверьте целостность защелки перед монтажом - деформированная защелка не обеспечит плотного прилегания
• При использовании в холодных условиях (-40…-50 C) не используйте усилие больше необходимого - металл становится хрупче
• Если планируете многократный доступ - выбирайте места установки с легким доступом, чтобы не демонтировать всю секцию трассы
• Не путайте эту крышку с герметизирующими заглушками - она служит только для удобства обслуживания, а не для защиты окружающей среды
