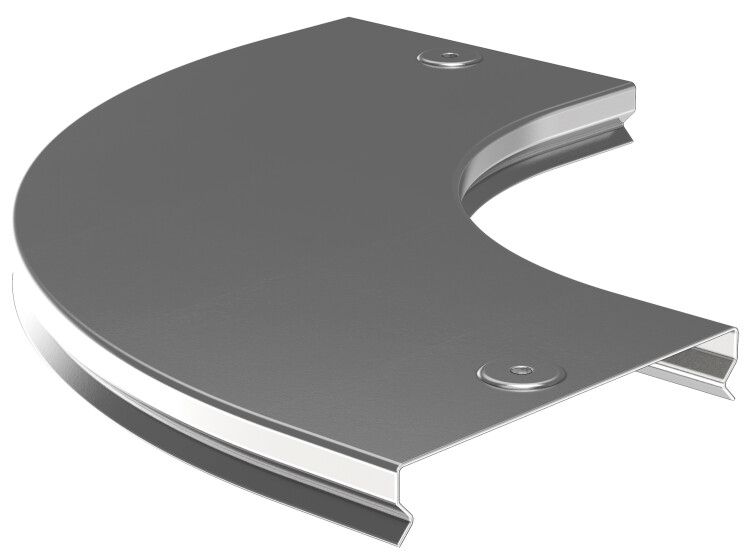

Крышка поворота плавн. 90град тип Г01 ESCA 80мм | CPG01D-0-90-080-08 IEK

Крышка поворота плавный 90 град тип Г01 ESCA 80мм от IEK - это элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах поворота на 90 градусов. Изделие выполнено из оцинкованной стали и рассчитано на длительную эксплуатацию в условиях умеренного и холодного климата. Артикул cpg01d-0-90-080-08 соответствует серии ESCA.

Назначение и область применения

Крышка поворота плавный 90 град тип Г01 ESCA 80мм используется для обеспечения легкого доступа к кабелям в угловых участках кабельных трасс. Она позволяет проводить осмотр, ремонт или замену проводов без демонтажа всей трассы. Применяется в системах прокладки силовых и контрольных кабелей в помещениях и на открытых площадках - например, на заводах, в складских комплексах, вентиляционных шахтах и трансформаторных подстанциях.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход кабеля в вертикальной или горизонтальной плоскости;
• Размер: 80 мм - внутренний проход для кабелей соответствует стандартным размерам кабельных каналов;
• Материал: сталь толщиной 0,8 мм - прочная основа, выдерживающая механические нагрузки;
• Покрытие: горячее цинкование по методу Сендзимира - защитный слой цинка ≥10 мкм, предотвращает коррозию даже при повышенной влажности;
• Цвет: светло-серый - совместим с другими элементами серии ESCA;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для установки в неотапливаемых зонах и на улице;
• Степень защиты IP00 - не защищена от попадания воды и пыли; применяется только внутри закрытых кабельных трасс;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущена к использованию в умеренных, холодных и влажных климатических зонах;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии внешних повреждений;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным системам в России.

Совместимость и монтаж

Крышка поворота плавный 90 град тип Г01 ESCA 80мм совместима со всеми комплектующими серии ESCA с аналогичными размерами. Крепление осуществляется за счет защелки - достаточно плотно прижать крышку к корпусу до щелчка. Для монтажа требуется только наличие готового поворотного участка кабельного канала. Никаких инструментов или крепежа не требует. Открытый доступ к кабелям возможен без снятия всего модуля - просто отщелкните крышку.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность и надежность кабельных систем. Горячее цинкование снижает риск возникновения электрохимической коррозии, что важно при работе рядом с металлическими конструкциями. Однако, поскольку степень защиты IP00 не предусматривает герметичность, использование вне закрытых кабельных трасс запрещено - это исключает контакт с влагой, пылью и посторонними предметами.

Преимущества

• Высокая долговечность благодаря оцинкованному покрытию - не нуждается в окраске или антикоррозийной обработке;
• Простота обслуживания - крышка легко открывается и закрывается без инструментов;
• Совместимость с сериями ESCA - можно комбинировать с другими элементами одной линейки без адаптеров;
• Устойчивость к перепадам температур - сохраняет форму и функциональность в суровых климатических условиях;
• Низкая масса - удобна для транспортировки и быстрого монтажа.

Ограничения применения

• Не предназначен для открытой прокладки - отсутствие степени защиты IP выше 00 делает изделие непригодным для воздействия влаги, пыли, химически активных сред;
• Не рекомендуется использовать в помещениях с высокой концентрацией агрессивных паров (например, химические производства) - цинковое покрытие может разрушаться при постоянном контакте с кислотами или щелочами;
• Подходит только для кабелей, проходящих через трассу с радиусом поворота 80 мм - не используйте для более крупных жил или многожильных пучков, превышающих этот размер;
• Не является несущим элементом - нельзя нагружать крышку весом оборудования или кабелей сверх нормы.

Примеры использования

• Заводской конвейер - доступ к кабелям управления в угловом участке трассы;
• Складская автоматизация - обслуживание кабелей питания датчиков и приводов в неотапливаемом ангаре;
• Трансформаторная подстанция - монтаж кабелей между распределительными щитами с изменением направления;
• Жилищно-коммунальные объекты - прокладка кабелей связи в подвальных коробах с поворотами.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трассы точно соответствовал 80 мм - иначе крышка не будет плотно фиксироваться;
• При сборке трассы убедитесь, что кабели не перегнуты под острым углом - это продлит срок службы изоляции;
• Для частого обслуживания выбирайте именно эту модель - защелка выдерживает десятки циклов открытия/закрытия;
• Если в помещении есть повышенная влажность, дополнительно контролируйте состояние цинкового слоя - при появлении белого налета (белой ржавчины) не спешите менять деталь, она еще служит;
• Не используйте в качестве временной крышки для других типов трасс - совместимость гарантирована только внутри серии ESCA.
