Крышка поворота плавн. 90град тип В10 ESCA 400мм | CPV51D-0-90-400-08 IEK

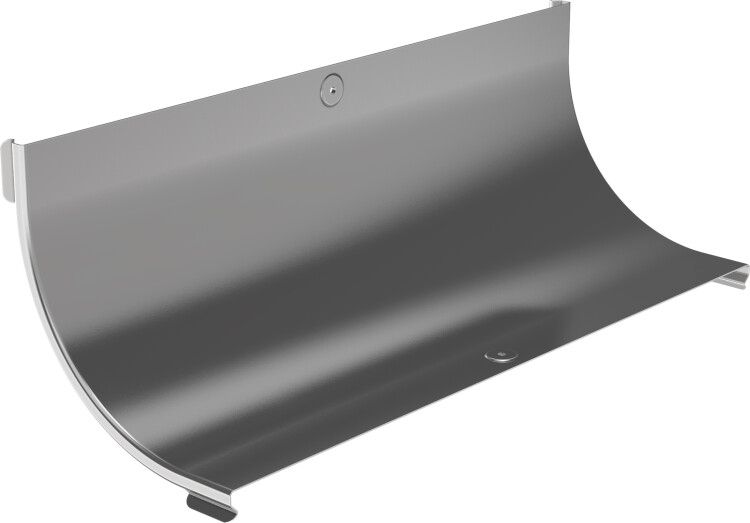

Крышка поворота плавного 90 град. тип В10 ESCA 400мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах поворота без демонтажа всей конструкции. Артикул cpv51d-0-90-400-08 предназначен для установки в системах с жесткими требованиями к долговечности и защите проводников.

Назначение и область применения

Крышка поворота плавного 90 град. тип В10 ESCA 400мм используется для закрывания и открывания участка кабельной трассы в точках поворота на 90 градусов. Она позволяет получить быстрый доступ к кабелям для осмотра, ремонта или модификации сети - например, при замене провода или проверке соединений - без снятия всего корпуса трассы. Применяется в промышленных объектах, где требуется регулярный контроль за состоянием кабелей: на заводах, в распределительных пунктах, на транспорте, в энергообъектах.

Технические характеристики

• Угол поворота: 90° - обеспечивает плавный переход трассы в вертикальной или горизонтальной плоскости;
• Длина: 400 мм - соответствует стандартному шагу секций трассы ESCA;
• Материал: сталь с покрытием по методу Сендзимира - высокая устойчивость к коррозии;
• Толщина стенки: 0,8 мм - достаточна для механической прочности при легком обслуживании;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон;
• Степень защиты IP00 - не обеспечивает защиту от внешних воздействий; крышка служит исключительно для доступа, а не для герметизации;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущена к использованию в помещениях с нормальным и умеренно влажным воздухом, а также на открытых площадках при отсутствии прямого контакта с осадками;
• Цвет: серый - совпадает с цветовой гаммой других компонентов серии ESCA;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к металлическим кабельным каналам.

Совместимость и монтаж

Крышка поворота плавного 90 град. тип В10 ESCA 400мм совместима только с другими элементами серии ESCA, имеющими аналогичную форму и размеры. Крепление осуществляется через защелку - достаточно плотно прижать крышку к основанию трассы до характерного щелчка. Для надежного фиксирования важно, чтобы поверхность основания была ровной и не деформированной. Монтаж возможен как на горизонтальных, так и на вертикальных участках трассы. Открытие происходит простым нажатием на край крышки - она легко отщелкивается без инструментов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который определяет требования к металлическим кабельным каналам и их комплектующим. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Однако, поскольку степень защиты IP00 не предусматривает защиту от воды и пыли, использование в условиях повышенной влажности, сырых помещениях или на улице требует дополнительной защиты трассы в целом.

Преимущества

• Высокая долговечность благодаря термически обработанному цинковому покрытию - срок службы до 20 лет даже при периодическом открытии;
• Быстрый доступ к кабелям без инструментов - экономия времени при плановых работах;
• Единая система с другими элементами ESCA - возможность сборки без адаптеров и доработок;
• Устойчивость к перепадам температур - сохраняет форму и функциональность в суровых климатических условиях;
• Не требует смазки или специального ухода - защищенная поверхность не нуждается в частом обслуживании.

Ограничения применения

• Не предназначена для использования во взрывоопасных средах - отсутствует взрывозащита;
• Не обеспечивает герметичность - нельзя применять там, где требуется защита от влаги, пыли или химических веществ;
• Подходит только для внутренней установки или под навесом - прямой контакт с атмосферными осадками недопустим;
• Не рекомендуется использовать в местах с постоянными ударными нагрузками - тонкая сталь (0,8 мм) может деформироваться при механическом воздействии;
• Не совместима с трассами других серий - отличается формой крепления и геометрией.

Примеры использования

• На производстве: доступ к силовым кабелям вдоль конвейера в месте изменения направления движения;
• В распределительном шкафу: обслуживание кабелей между этажами при вертикальном переходе;
• На складе: ремонт или переупаковка кабелей вдоль стены с поворотом на 90°;
• В тепловых пунктах: контроль за кабелями управления насосами и клапанами в условиях колеблющейся температуры.

Практические советы

• Перед монтажом проверьте, что основание трассы имеет ровную кромку - искривление может помешать защелке плотно сработать;
• При необходимости многократного открытия - не используйте усилие больше необходимого, чтобы не повредить защелку;
• Если вы работаете в помещении с высокой влажностью, убедитесь, что вся трасса закрыта герметичными крышками, а эта крышка - лишь временный доступ;
• При заказе комплекта учтите, что все элементы должны быть одной серии - ESCA - и иметь одинаковый артикул cpv51d-0-90-400-08 для гарантированной совместимости;
• Запрещено использовать эту крышку как самостоятельный элемент - она всегда должна монтироваться на уже установленный поворотный участок трассы.
