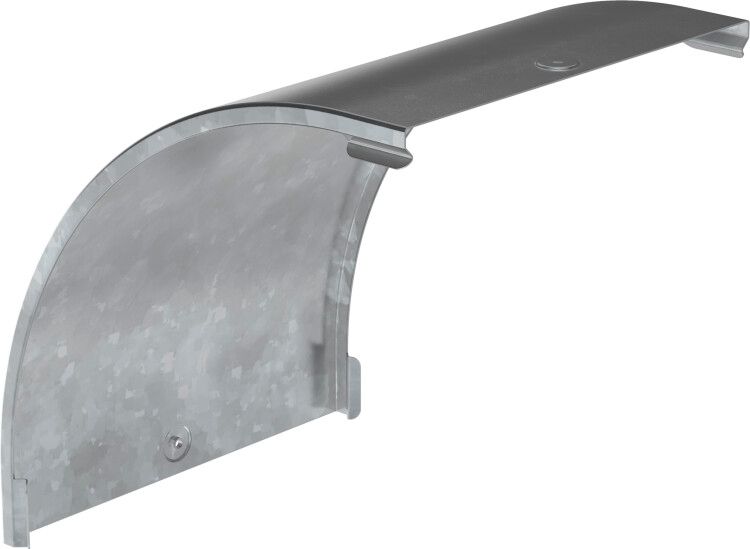

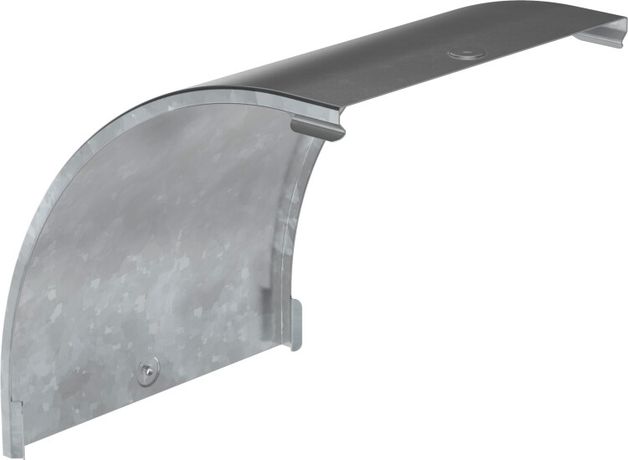

Крышка поворота плавн. 90град тип В20 ESCA 150мм HDZ | CPV41D-0-90-150-08-HDZ IEK

Крышка поворота плавного 90 градусов тип В20 ESCA 150 мм горячеоцинкованная - элемент кабельной трассы, обеспечивающий доступ к кабелям в местах поворота без демонтажа всей системы. Произведённая компанией IEK, эта крышка совмещает прочность стали с долговечным цинковым покрытием и рассчитана на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Крышка поворота плавного 90 градусов тип В20 ESCA 150 мм горячеоцинкованная используется для закрывания и защиты участков кабельной трассы в точках поворота. Она позволяет получить быстрый доступ к кабелям для осмотра, ремонта или модификации без снятия всего корпуса. Применяется в системах силовой и управляющей проводки внутри зданий и сооружений - например, на производствах, в складских комплексах, трансформаторных подстанциях и объектах ЖКХ.

Технические характеристики

• Угол поворота: 90° - обеспечивает плавный переход кабелей в вертикальной или горизонтальной плоскости;
• Размер: 150 мм - соответствует стандартному шагу кабельных каналов типа В20;
• Материал: сталь - высокая механическая прочность, устойчивость к деформациям;
• Покрытие: горячее цинкование - защитный слой цинка не менее 55 мкм, предотвращает коррозию даже при повреждении поверхности;
• Толщина стенки: 0,8 мм - оптимальное сочетание жесткости и веса;
• Тип крепления: защелка - фиксация без инструментов, легко открывается и закрывается;
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли; применяется только во внутренних помещениях;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон;
• Цвет: серый - стандартизированный цвет для промышленных решений;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - допущено к использованию в различных климатических условиях согласно ГОСТ;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным системам в России.

Совместимость и монтаж

Крышка поворота плавного 90 градусов тип В20 ESCA 150 мм горячеоцинкованная совместима с кабельными каналами серии ESCA тип В20. Монтаж осуществляется путём установки на готовую поворотную секцию трассы - защелки плотно фиксируют крышку без необходимости сверления или болтовых соединений. Для правильной сборки убедитесь, что основной канал имеет тот же профиль и размер (150 мм). Крышку можно открывать многократно - механизм защелки выдерживает более 100 циклов открытия-закрытия.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным системам для электромонтажа. Наличие горячего цинкования гарантирует электроизоляционные свойства и снижает риск возникновения коррозионных процессов, которые могут привести к замыканиям. Однако, поскольку степень защиты IP00 не предусматривает герметичность, применение в сырых, пыльных или взрывоопасных средах запрещено.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает нагрузки при случайном контакте;
• Долговечность цинкового покрытия - срок службы 20 лет без потери функциональности;
• Быстрая установка и обслуживание - защелка исключает необходимость инструментов;
• Совместимость с широкой линейкой ESCA - легко интегрируется в существующие трассы;
• Устойчивость к экстремальным температурам - работает в регионах с суровым климатом.

Ограничения применения

• Не предназначен для открытых площадок, улиц, коллекторов или помещений с постоянной влажностью - IP00 не защищает от воды и пыли;
• Запрещено использовать в зонах с химически активной средой (кислоты, щелочи, растворители) - цинк может подвергнуться химической коррозии;
• Не рекомендуется для кабелей с внешним диаметром более 150 мм - возможна перегрузка и деформация;
• Не следует применять в качестве несущего элемента - не рассчитана на нагрузки выше массы самой крышки и кабелей внутри.

Примеры использования

• На заводах - для доступа к кабелям управления станками в угловых участках кабельных лотков;
• В складах - для обслуживания кабелей питания конвейеров, где требуется частый осмотр;
• В административных зданиях - в шахтах лифтов или за потолком, где нужен легкий доступ к групповым кабелям;
• На тепловых пунктах - в помещениях с низкими температурами зимой, где важна надежность металлической конструкции.

Практические советы

• Перед монтажом проверьте, чтобы кабели внутри канала не выходили за пределы 150 мм - иначе крышка не закроется;
• При установке в местах с высокой вибрацией дополнительно зафиксируйте крышку клейкой лентой или пластиковыми стяжками - защелка может ослабнуть;
• Не используйте инструменты для открытия крышки - это может повредить защелку и снизить срок её службы;
• При замене старой крышки - выбирайте ту же модель (артикул cpv41d-0-90-150-08-hdz) - другие аналоги могут иметь отличный профиль крепления;
• При хранении сохраняйте крышки в сухом месте - хотя они цинкованные, длительный контакт с влагой может вызвать белые пятна оксидов, не влияющие на работу, но нарушающие эстетику.
