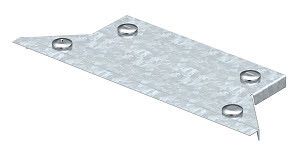

Крышка T-образного соединения 150мм (DFAA 150 FS) | 7128436 OBO Bettermann

Крышка T-образного соединения 150 мм DFAA 150 FS от OBO BETTERMANN предназначена для герметичного закрытия T-образных ответвлений в кабельных лотках из оцинкованной стали. Применяется в системах распределения силовых и слаботочных кабелей на промышленных объектах, в цехах и логистических комплексах.

Назначение и область применения

Крышка T-образного соединения 150 мм DFAA 150 FS используется для защиты мест перехода кабелей между основным лотком и боковым ответвлением. Предназначена для установки на T-образные и крестообразные соединения кабельных лотков системы DFAA. Обеспечивает механическую защиту кабелей, предотвращает попадание пыли и влаги внутрь трассы, упрощает доступ для обслуживания.

Технические характеристики

• Тип изделия: крышка T-ответвителя
• Размер: 150 мм - соответствует ширине стандартного лотка DFAA
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип крепления: замковое - быстрый монтаж без инструментов
• Совместимость: да, с кабельными лотками серии DFAA

Совместимость и монтаж

Крышка DFAA 150 FS совместима исключительно с кабельными лотками OBO BETTERMANN серии DFAA. Устанавливается на T-образный или крестообразный участок лотка, где три направления пересекаются. Крепление осуществляется с помощью поворотных фиксаторов - они автоматически защёлкиваются при нажатии на край крышки. Для правильной установки необходимо точно совместить форму крышки с контуром соединения. Нельзя использовать с лотками других серий или производителей - даже при одинаковой ширине 150 мм форма креплений отличается.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Материал - оцинкованная сталь - обеспечивает долговечность и устойчивость к химическим воздействиям в средах с высокой влажностью. Сертификация продукта соответствует европейским нормам для электроустановок, однако прямые указания на IP-класс или UL-стандарты в данных отсутствуют.

Преимущества

• Быстрая установка благодаря замковому механизму - не требует болтов или шурупов
• Усиленная жёсткость за счёт толщины 1 мм - выдерживает нагрузки при проходе персонала
• Защита от внешних факторов - пыль, капли воды, случайные удары
• Легкий демонтаж - достаточно потянуть за край, чтобы открыть доступ к кабелям

Ограничения применения

• Не применяется в условиях постоянного погружения в воду - материал не предназначен для подводной эксплуатации
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щёлочи) - оцинковка имеет ограниченную устойчивость
• Подходит только для лотков DFAA - несовместима с другими типами лотков, даже аналогичных габаритов
• Не рассчитана на частые открывания - длительная эксплуатация с частым снятием может привести к износу замков

Примеры использования

• Закрытие T-соединения в лотке на производственной линии, где кабели отходят к станкам справа и сверху
• Финальное покрытие ответвления в распределительном щите, где лоток меняет направление
• Герметизация точки пересечения трасс в цехе с высокой запылённостью

Практические советы

• Перед установкой проверьте, что лоток DFAA собран правильно - зазоры должны быть минимальны, иначе крышка не защёлкнется плотно
• При необходимости многократного доступа к кабелям используйте эту крышку только там, где доступ требуется редко - для часто открытых точек лучше выбрать модели с болтовым креплением
• При монтаже в вертикальных участках убедитесь, что крышка надёжно зафиксирована - вибрации оборудования могут вызвать её самопроизвольное открытие
• Артикул 7128436 - это единственная маркировка для этой модели; не путайте с другими крышками OBO Bettermann, например, для прямоугольных соединений
