Крышка для угла горизонтального 90град. осн. 150 HDZ Стандарт Промрукав PR16.1947 Строитель

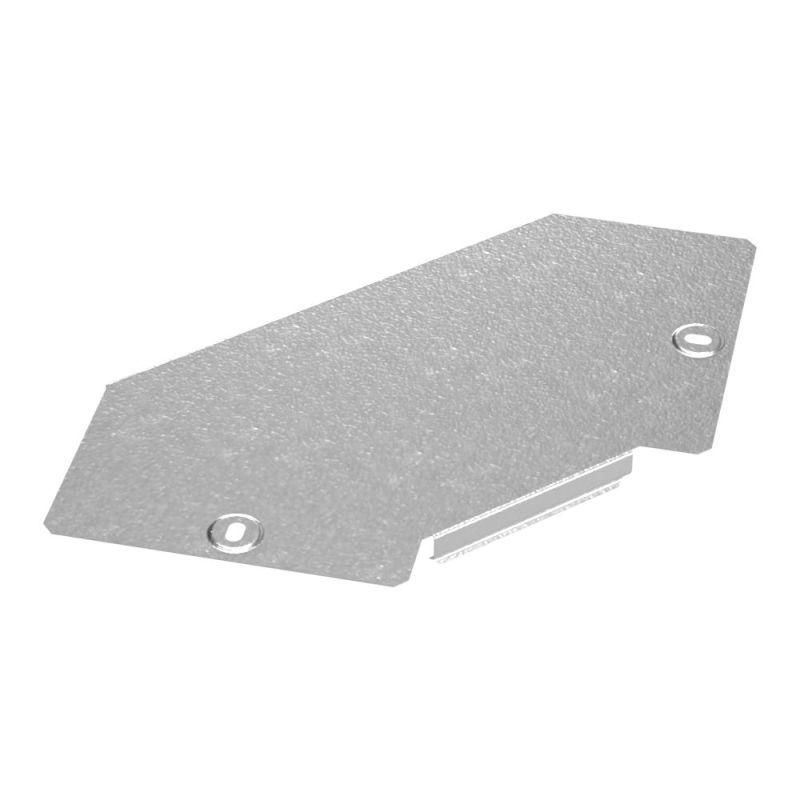

Крышка угла горизонтального 90 градусов Стандарт HDZ 150 Промрукав - это защитный элемент для угловых соединений кабельных лотков серии «Стандарт». Изделие обеспечивает механическую и климатическую защиту кабелей, сохраняет непрерывность заземляющего контура и совместимо с системой промышленных рукавов Промрукав. Артикул pr16.1947 предназначен для монтажа в условиях производства и на объектах с высокими требованиями к надежности.

Назначение и область применения

Крышка угла горизонтального 90 градусов Стандарт HDZ 150 Промрукав используется для закрывания внешних углов кабельных лотков серии «Стандарт» при прокладке кабелей в промышленных помещениях, на заводах, в энергообъектах и других местах с повышенными рисками повреждения проводов. Она защищает кабели от ударов, пыли, влаги и случайного контакта, одновременно замыкая электрический контур заземления между соседними элементами системы.

Технические характеристики

• Форма: угол 90°, горизонтальный
• Исполнение: HDZ - с защитным покрытием из горячецинкованной стали по ГОСТ 9.307
• Совместимый профиль лотка: серия «Стандарт» с шириной 150 мм
• Материал: сталь с антикоррозийным цинковым слоем
• Назначение: исключительно для внутреннего использования в рамках системы лотков

Совместимость и монтаж

Крышка угла горизонтального 90 градусов Стандарт HDZ 150 Промрукав предназначена для установки только на угловые соединения лотков той же серии и размера - «Стандарт» 150 мм. Монтируется путём фиксации на боковые стенки лотка с помощью самонарезающих винтов или болтов, предусмотренных конструкцией лотка. Убедитесь, что поверхности лотка и крышки плотно прилегают друг к другу - это гарантирует надёжную передачу тока заземления.

Безопасность и стандарты

Защитное покрытие выполнено по ГОСТ 9.307 - стандарту для горячецинкованной стали, обеспечивающему долговечность в агрессивных средах. Крышка не является изолирующим элементом - она работает как часть заземляющей цепи, поэтому её нельзя использовать там, где требуется электроизоляция. Все металлические части должны быть надёжно соединены с основной системой заземления.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличен до 15–20 лет в помещении
• Обеспечивает непрерывность заземляющего контура без дополнительных перемычек
• Легко монтируется и демонтируется - не требует специальных инструментов
• Сохраняет целостность системы «Стандарт» - все компоненты взаимозаменяемы

Ограничения применения

• Не применяется вне системы лотков «Стандарт» - несовместима с другими сериями или брендами
• Не предназначена для наружной установки - не выдерживает длительного воздействия осадков и УФ-излучения
• Не используется в качестве изолирующего элемента - всегда нужна проверка заземления после монтажа
• Не рекомендовано применение в средах с постоянным воздействием кислот, щелочей или солевых растворов

Примеры использования

• Закрытие угла при изменении направления трассы кабеля в цехе металлобработки
• Монтаж в распределительном пункте на заводе с высокой запылённостью
• Использование в системе кабельных лотков на элеваторе или в логистическом комплексе
• Подключение кабелей питания к станкам через угловые переходы в автоматизированных линиях

Практические советы

• Перед монтажом проверьте, чтобы лоток имел точно такой же профиль - ширина 150 мм и тип «Стандарт»
• При сборке используйте те же крепёжные элементы, что и для основного лотка - это сохранит единый потенциал заземления
• Не перетягивайте винты - это может деформировать тонкостенную крышку и нарушить контакт
• После монтажа обязательно прозвоните заземление между всеми элементами системы - особенно в местах стыков
• Артикул pr16.1947 - единственный подходящий вариант для этого типа угла; другие крышки не обеспечат герметичность и заземление
