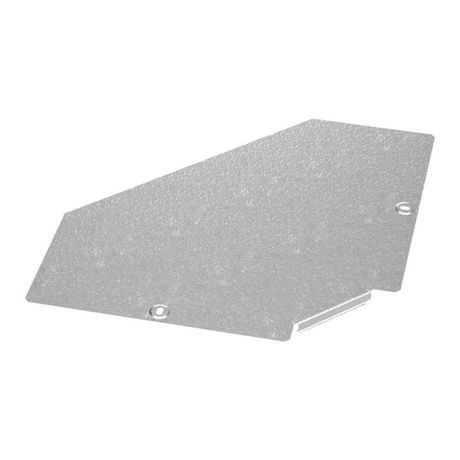

Крышка для угла горизонтального 90град. осн. 300 HDZ Стандарт Промрукав PR16.1946 Строитель

Крышка угла горизонтального 90 градусов Стандарт HDZ 300 Промрукав - это элемент системы промышленных кабельных лотков, обеспечивающий механическую и климатическую защиту кабелей на поворотах, а также сохраняющий непрерывный контур заземления. Изделие выполнено с антикоррозийным покрытием и предназначено для использования в агрессивных средах. Бренд Промрукав и артикул pr16.1946 указывают на соответствие серии «Стандарт HDZ».

Назначение и область применения

Крышка угла горизонтального 90 градусов Стандарт HDZ 300 Промрукав используется для закрывания внешнего угла в системе кабельных лотков при изменении направления трассы на 90°. Она защищает кабели от механических повреждений, пыли, брызг воды и других воздействий окружающей среды. Также крышка обеспечивает замкнутый электрический контакт между соседними элементами лотка - это важно для надёжного заземления всей системы.

Подходит для установки в промышленных помещениях, на производствах, в цехах, на транспорте, где используются металлические лотки серии «Стандарт». Особенно эффективна в условиях повышенной влажности, запылённости или химически активной среды.

Технические характеристики

• Форма: угол 90°, горизонтальный
• Исполнение: HDZ - с защитным покрытием из горячего цинка по ГОСТ 9.307
• Материал: сталь
• Совместима с лотками серии «Стандарт»
• Не имеет внутренних креплений - фиксируется на профильном лотке через совпадающие выступы и пазы

Совместимость и монтаж

Крышка угла горизонтального 90 градусов Стандарт HDZ 300 Промрукав совместима исключительно с лотками серии «Стандарт» того же типоразмера. Установка происходит путём плотного соединения с угловым элементом лотка - выступы крышки входят в соответствующие пазы, образуя жёсткий и герметичный стык.

Монтаж выполняется после прокладки кабелей в основной части лотка. Крышку просто надевают на угол и слегка придавливают до щелчка - дополнительные крепежи не требуются. Для обеспечения непрерывности заземления необходимо, чтобы все элементы системы были установлены правильно и контактировали друг с другом.

Безопасность и стандарты

Защитное покрытие - горячий цинк по ГОСТ 9.307 - гарантирует долговечную коррозионную стойкость даже при постоянном контакте с влагой и агрессивными веществами. Это соответствует требованиям безопасности для промышленных объектов, где важна целостность заземляющего контура.

Преимущества

• Высокая стойкость к коррозии благодаря горячему цинкованию - срок службы увеличивается в 2–3 раза по сравнению с окрашенными аналогами
• Автоматическое формирование заземляющего контура при сборке - снижает риск перебоев в работе оборудования
• Лёгкая установка без инструментов - экономит время при монтаже и обслуживании
• Сохраняет прочность и форму при температурных колебаниях

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных участков
• Не применяется в системах с лотками другой серии (например, «Эконом» или «Профи»)
• Не рассчитана на нагрузки выше массы кабеля и собственного веса - не служит опорой для труб или тяжёлых устройств
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя покрытие защищает от брызг и влажности, полная герметизация не предусмотрена

Примеры использования

• Закрытие угла в кабельной трассе на заводе по производству пластиков - там, где есть масла, пар и высокая влажность
• Прокладка силовых кабелей в цехе металлобработки - для защиты от металлической стружки и окалины
• Обустройство распределительных шкафов на тепловых станциях - где требуется надёжное заземление и долговечность

Практические советы

• Перед монтажом проверьте, что лоток серии «Стандарт» имеет тот же размер - крышка должна точно входить в пазы без усилия
• Если система работает в условиях сильной вибрации, дополнительно проверяйте плотность соединения каждые 6 месяцев
• Не используйте крышки с повреждённым цинковым слоем - даже маленький скол может стать точкой начала коррозии
• Для удобства обслуживания можно временно снять крышку - она легко снимается и снова устанавливается без потери функциональности
