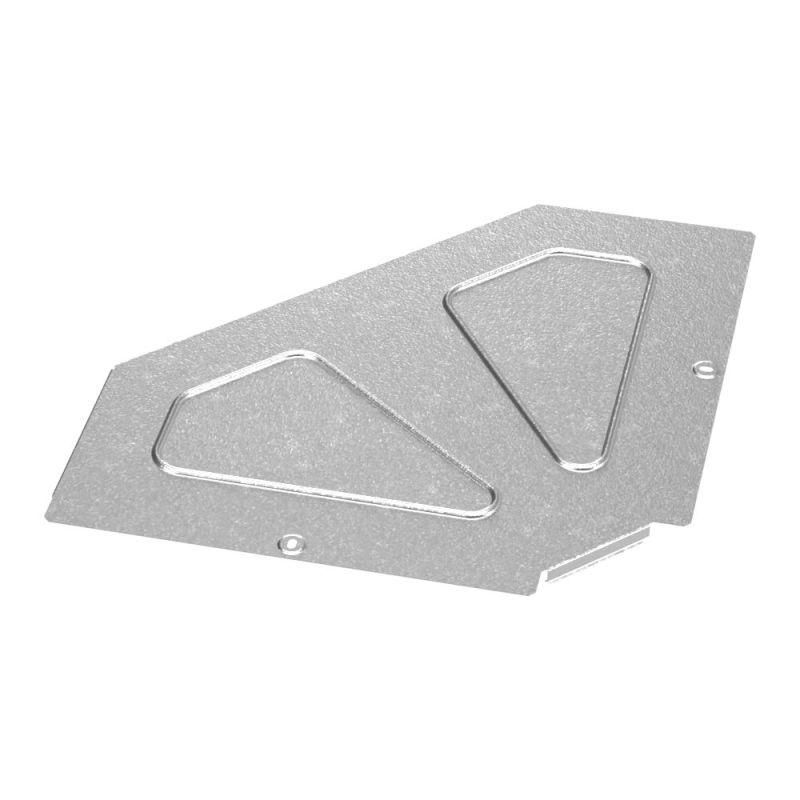

Крышка угла горизонтального 90 градусов Стандарт HDZ 400 | PR16.1950 Промрукав Строитель

Крышка угла горизонтального 90 градусов Стандарт HDZ 400 от ПРОМРУКАВ - это элемент системы кабельных лотков, обеспечивающий механическую и климатическую защиту кабелей на поворотах, а также сохраняющий непрерывный контур заземления. Артикул pr16.1950 предназначен для использования в составе лотков серии «Стандарт».

Назначение и область применения

Крышка угла горизонтального 90 градусов Стандарт HDZ 400 используется для закрывания внешнего угла в системе кабельных лотков, где меняется направление трассы. Она защищает кабели от физического воздействия - ударов, запыленности, влаги - и предотвращает случайный доступ к проводникам. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергообъектах, где используются лотки серии «Стандарт».

Технические характеристики

• Форма: угол 90°, горизонтальный
• Исполнение: HDZ - защитное покрытие из горячецинкованной стали по ГОСТ 9.307
• Материал: сталь с антикоррозийным слоем
• Совместима с лотками серии «Стандарт»
• Обеспечивает замкнутый контур заземления при правильном монтаже

Совместимость и монтаж

Крышка угла горизонтального 90 градусов Стандарт HDZ 400 предназначена исключительно для установки на угловые соединения лотков серии «Стандарт». Для надежного крепления требуется использовать соответствующие болты и гайки, предусмотренные комплектацией лотка. Монтаж выполняется после прокладки кабелей - крышка фиксируется сверху, плотно прилегая к бортам лотка. Убедитесь, что все контакты между крышками и профилем лотка остаются металлическими - это необходимо для работы заземляющего контура.

Безопасность и стандарты

Защитное покрытие выполнено по ГОСТ 9.307 - горячее цинкование гарантирует долговечную коррозионную стойкость даже в условиях повышенной влажности и агрессивной среды. Крышка не содержит пластмассовых деталей, поэтому не подвержена возгоранию и не выделяет токсичных веществ при перегреве.

Преимущества

• Высокая прочность благодаря стальной основе и цинковому покрытию
• Автоматическое обеспечение электрической связи между лотками - важна для заземления всей трассы
• Не требует дополнительных средств защиты - покрытие уже готово к работе в сложных условиях
• Поддерживает целостность системы: не нарушает геометрию и функциональность лотка

Ограничения применения

• Не применяется в вертикальных углах - только для горизонтальных поворотов
• Не совместима с лотками других серий (например, «Эконом» или «Профессионал»)
• Не рекомендовано использование в средах с постоянным воздействием открытого пламени или высоких температур выше +80C
• Запрещается применять в качестве самостоятельного крепежа - только как элемент системы

Примеры использования

• На конвейерной линии - защита силовых кабелей на повороте трассы
• В цехе металлобработки - герметизация кабелей рядом с оборудованием, где возможны брызги масла и опилок
• На складских комплексах - прокладка кабелей по периметру помещения с изменением направления

Практические советы

• Перед монтажом проверьте соответствие размеров крышки и лотка - они должны точно совпадать по ширине и форме
• При сборке трассы используйте одинаковые типы крышек - смешивание модификаций может нарушить заземление
• После установки убедитесь, что крышка плотно прилегает ко всем сторонам лотка - щели снижают эффективность защиты
• Артикул pr16.1950 - это часть единой системы; для полной комплектации нужна крышка прямого участка и другие углы той же серии
