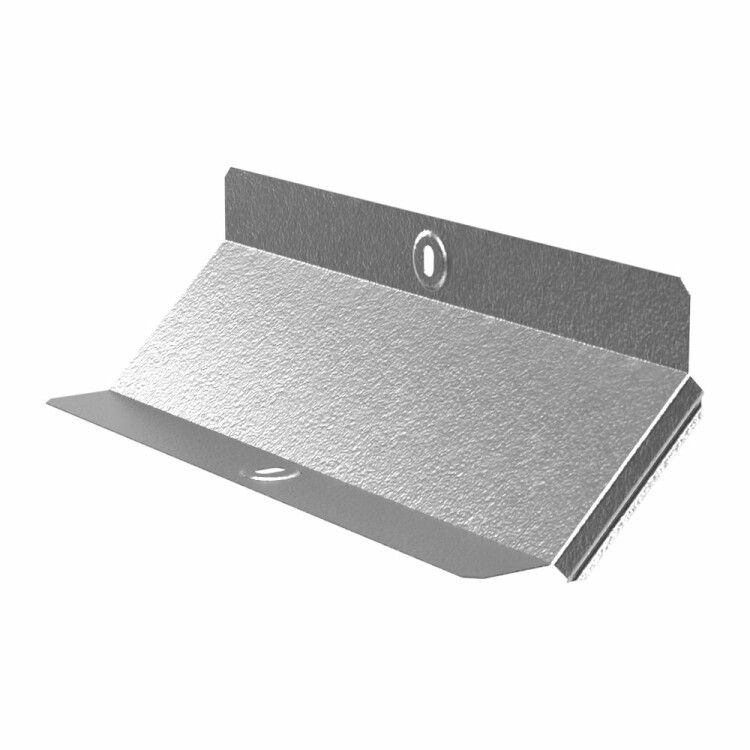

Крышка угла вертикально внутреннего 90 градусов Стандарт HDZ 300 | PR16.2095 Промрукав Строитель

Крышка угла вертикального внутреннего 90 градусов Стандарт HDZ 300 Промрукав - это элемент системы промышленных кабельных лотков, обеспечивающий механическую и климатическую защиту кабелей в угловых участках, а также непрерывный контур заземления при монтаже лотков серии «Стандарт». Бренд Промрукав предлагает эту крышку в исполнении HDZ с антикоррозийным покрытием для долговечной работы в сложных условиях.

Назначение и область применения

Крышка угла вертикального внутреннего 90 градусов Стандарт HDZ 300 Промрукав используется для закрывания внутренних углов кабельных лотков серии «Стандарт» при вертикальной прокладке трасс. Она защищает кабели от повреждений, пыли, влаги и внешних воздействий, сохраняя целостность изоляции. Подходит для промышленных объектов: заводов, энергообъектов, транспортных терминалов, где требуется надёжная организация кабельных путей.

Технические характеристики

• Форма: внутренний угол 90°
• Исполнение: HDZ - горячецинкованное покрытие по ГОСТ 9.307
• Совместима с лотками серии «Стандарт» шириной 300 мм
• Материал: сталь с защитным цинковым слоем
• Цвет: серебристый (естественный цвет цинка)

Совместимость и монтаж

Крышка угла вертикального внутреннего 90 градусов Стандарт HDZ 300 Промрукав совместима исключительно с лотками серии «Стандарт» того же размера - 300 мм. Устанавливается на уже смонтированные угловые соединения лотков. Крепление осуществляется через предварительно выполненные отверстия с помощью самонарезающих болтов или заклёпок. Для обеспечения непрерывного заземления необходимо соединить крышку с соседними элементами лотка металлическими перемычками или через контактную поверхность при плотном прилегании.

Безопасность и стандарты

Горячее цинкование соответствует требованиям ГОСТ 9.307, что гарантирует устойчивость к коррозии в агрессивных средах. Конструкция не содержит острых кромок, снижает риск травм при обслуживании. Элемент не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Защита кабелей от механических ударов и внешней среды
• Обеспечение непрерывного электрического контакта для заземления всей трассы
• Высокая стойкость к коррозии благодаря горячему цинкованию
• Простота установки и совместимость с существующей системой «Стандарт»

Ограничения применения

• Не применяется для наружных открытых участков без дополнительной защиты от УФ-излучения
• Не рекомендовано использование в средах с постоянным воздействием кислот, щелочей или морской воды - цинк может разрушаться быстрее
• Подходит только для лотков серии «Стандарт» шириной 300 мм; несовместима с другими сериями или размерами

Примеры использования

• Закрытие внутреннего угла между двумя вертикальными секциями лотка на производстве
• Переход кабеля с одной стены на другую в распределительном шкафу
• Прокладка силовых кабелей в цехах с высокой запылённостью и влажностью

Практические советы

• Перед монтажом проверьте, чтобы лотки были правильно выровнены - перекосы затруднят плотное прилегание крышки
• Для лучшей проводимости заземления используйте медные перемычки между крышками, особенно если есть оксидация на поверхностях
• Не используйте этот элемент как самостоятельный крепёж - он не рассчитана на нагрузку, кроме собственного веса и легкого давления при обслуживании
• При замене старых крышек убедитесь, что новый элемент имеет тот же артикул pr16.2095 - отличаются только размеры и тип покрытия
