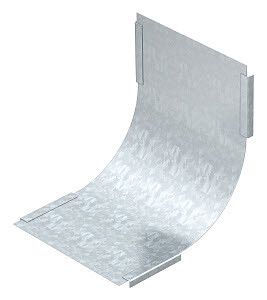

Крышка внутреннего вертикального угла 90° 300мм (DBV 300 S DD) | 7131514 OBO Bettermann

Крышка для внутреннего вертикального угла 90 градусов 300 мм DBV 300 S DD предназначена для защиты и герметизации кабельных лотков на внутренних вертикальных поворотах. Продукт от OBO BETTERMANN обеспечивает надежную фиксацию и долговечную защиту проводов в промышленной среде.

Назначение и область применения

Крышка для внутреннего вертикального угла 90 градусов 300 мм DBV 300 S DD используется для закрытия кабельных лотков на участках, где происходит изменение направления канала на 90° вверх - например, при переходе с горизонтального участка на вертикальный стояк. Подходит для систем, где требуется защита кабелей от механических воздействий, пыли и влаги. Применяется в промышленных объектах, цехах, распределительных щитах, автоматизированных линиях.

Технические характеристики

• Угол поворота: 90 градусов - позволяет плавно перейти от горизонтальной к вертикальной трассе
• Тип угла: внутренний вертикальный - защищает кабели внутри изгиба, а не снаружи
• Длина: 300 мм - соответствует стандартным модульным размерам лотков OBO BETTERMANN
• Материал: сталь - прочная основа, выдерживающая нагрузки и деформации
• Покрытие: цинк-алюминиевое - антикоррозийная защита, увеличивает срок службы в агрессивных средах
• Тип крепления: фиксатор - быстрая установка без дополнительных крепежных элементов

Совместимость и монтаж

Крышка для внутреннего вертикального угла 90 градусов 300 мм DBV 300 S DD совместима с лотками серии DBV от OBO BETTERMANN. Устанавливается на уже смонтированный угол без сверления или болтов: фиксаторы плотно защелкиваются на ребрах лотка. Для правильной работы необходимо, чтобы толщина стенок лотка соответствовала норме (обычно 0,8–1,2 мм). Монтаж выполняется вручную - достаточно прижать крышку до характерного щелчка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в промышленном исполнении. Цинк-алюминиевое покрытие снижает риск электрохимической коррозии. Нет открытых острых кромок - исключает травмы при обслуживании. Соответствует общим нормам EN 61537 для кабельных лотков.

Преимущества

• Не требует дополнительных крепежей - экономит время при монтаже
• Защита от внешней среды - предотвращает попадание пыли, влаги и сторонних предметов в лоток
• Высокая механическая прочность - выдерживает давление при укладке кабелей и случайных ударах
• Равномерное покрытие - равномерно распределённый слой цинк-алюминия снижает риск точечной коррозии

Ограничения применения

• Подходит только для внутренних вертикальных углов - не заменяет наружные или горизонтальные крышки
• Не предназначен для использования в условиях постоянного погружения в воду - IP-класс не указан, значит, не рассчитана на высокую степень герметичности
• Не рекомендуется применять с лотками других производителей - возможны проблемы с посадкой и фиксацией
• Не подходит для кабелей с диаметром более 50 мм - может затруднять закрывание крышки

Примеры использования

• Переход кабельного лотка с этажа на этаж в многоэтажном здании
• Закрытие вертикального поворота в цехе с конвейерными линиями
• Защита силовых кабелей в распределительной камере с вертикальной шахтой
• Монтаж в помещениях с повышенной запылённостью - заводы, склады, логистические терминалы

Практические советы

• Перед установкой проверьте, что лоток имеет ту же серию - DBV 300 S DD должен сочетаться с другими элементами этой же серии
• Не используйте силовые инструменты при защёлкивании - можно повредить фиксаторы
• Если крышка плохо фиксируется - возможно, лоток деформирован или покрытие повреждено; замените деталь
• Для длительной эксплуатации в сырых местах периодически осматривайте место соединения на наличие следов коррозии
• Артикулы 7131514 и dbv 300 s dd - это один и тот же продукт; при заказе указывайте любой из них
