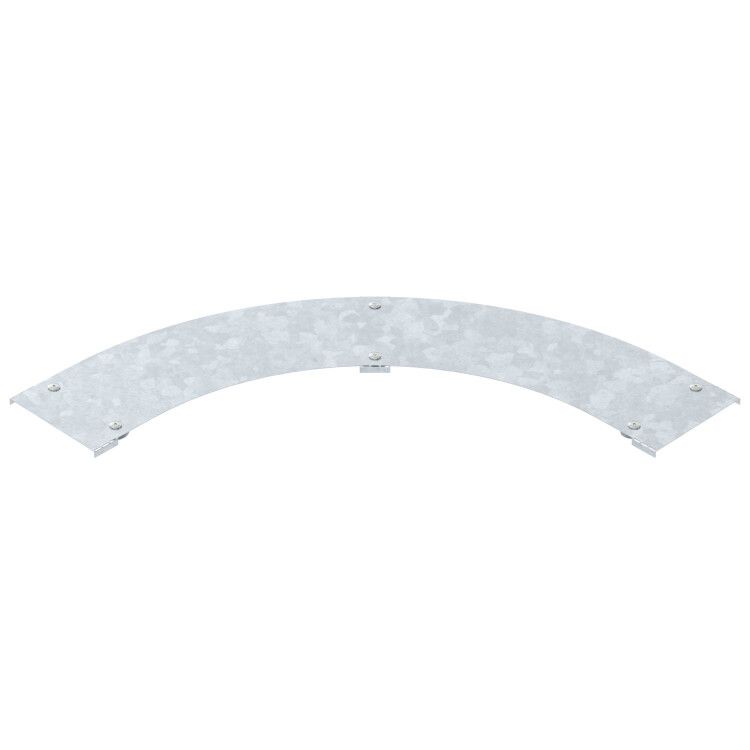

Крышка угловой секции 90° 200 мм R=500 (BD 90 R5 FT) | 6239261 OBO Bettermann BD FT

Крышка угловой секции 90 градусов 200 мм, радиус изгиба 500 мм от OBO BETTERMANN предназначена для защиты кабелей на поворотах лестничных кабельных лотков. Артикул bd 90 200 r5 ft обеспечивает надежное закрывание угла с жестким радиусом изгиба, совместима со стандартными системами OBO и другими лотками, соответствующими ГОСТ Р 50571. Крышка угловой секции 90 градусов 200 мм, радиус изгиба 500 мм изготовлена из стали с горячим цинкованием - подходит для агрессивных сред.

Назначение и область применения

Крышка угловой секции 90 градусов 200 мм, радиус изгиба 500 мм используется для закрытия внешних углов кабельных лотков лестничного типа под углом 90°. Предназначена для защиты кабелей от механических повреждений, пыли, влаги и посторонних предметов. Применяется в промышленных объектах: энергообъектах, заводах, транспортных терминалах, где требуется защищенная прокладка силовых и слаботочных сетей.

Технические характеристики

• Угол поворота: 90° - точное соответствие стандартному изгибу лестничного лотка
• Ширина крышки: 200 мм - совпадает с шириной лотков этого класса
• Радиус изгиба: 500 мм - определяет минимальный радиус изгиба лотка, для которого рассчитана крышка
• Материал: сталь - прочная основа, выдерживающая нагрузки и деформации
• Защитное покрытие: горячее цинкование - антикоррозийная защита, устойчивость к влажным и химически активным средам
• Тип крепления: поворотный фиксатор - быстрый монтаж и демонтаж без инструментов
• Совместимость: да - работает с лотками лестничного типа, соответствующими габаритам 200 мм
• Реестр РФ: 1367\20\2023 - зарегистрировано как промышленная продукция
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к использованию на объектах атомной отрасли

Совместимость и монтаж

Крышка угловой секции 90 градусов 200 мм, радиус изгиба 500 мм совместима с лотками лестничного типа шириной 200 мм, имеющими радиус изгиба 500 мм. Установка выполняется путем вставки крышки в угол лотка и фиксации поворотными зажимами - они плотно защелкиваются без болтов и шурупов. Для правильной установки проверьте, чтобы внутренний профиль лотка точно соответствовал форме крышки. Не используйте с лотками других типов (например, коробчатых или решетчатых) - возможен перекос и потеря герметичности.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ №1367\20\2023 и имеет лицензию Росатома, что позволяет применять его на ядерных и высокотребовательных объектах. Горячее цинкование обеспечивает долговечную защиту от коррозии, снижает риск возникновения электрических замыканий из-за разрушения корпуса. Материал не содержит токсичных компонентов, безопасен при эксплуатации в помещениях с людьми.

Преимущества

• Поворотные фиксаторы позволяют монтировать крышку за считанные секунды - экономят время при сборке
• Горячее цинкование увеличивает срок службы до 25+ лет даже в условиях повышенной влажности
• Жесткий радиус 500 мм гарантирует равномерное распределение нагрузки на кабели внутри угла
• Совместимость с сертифицированными лотками OBO и аналогами снижает риск ошибок при комплектации системы
• Поддержка лицензией Росатома открывает доступ к рынкам с особыми требованиями безопасности

Ограничения применения

• Не применяется для углов с радиусом менее 500 мм - крышка не будет плотно прилегать
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя цинк защищает от влаги, изделие не является водоупорным
• Не предназначен для кабельных лотков с шириной более 200 мм - возможен провис и недостаточная фиксация
• Не совместим с лотками, имеющими другие формы крепления (например, сварные или клепаные)

Примеры использования

• Закрытие угла между вертикальным и горизонтальным участком кабельного лотка на подстанции
• Прокладка кабелей в технологических коридорах заводов с частыми поворотами трасс
• Обустройство маршрута кабелей в туннелях метрополитена с требованием к долговечности и безопасности
• Монтаж в атомных электростанциях - благодаря лицензии Росатома

Практические советы

• Перед монтажом проверьте, что радиус изгиба лотка точно составляет 500 мм - отклонение даже на 50 мм может вызвать щель
• При необходимости замены крышки - просто поверните фиксаторы против часовой стрелки; не используйте плоскогубцы, чтобы не повредить покрытие
• Для длительной эксплуатации в местах с высокой запыленностью периодически очищайте поверхность крышки от пыли - особенно вокруг фиксаторов
• Артикул bd 90 200 r5 ft можно заказывать в комплекте с прямыми крышками того же типа - так легче составить целую трассу
• Не смешивайте эту крышку с моделями других брендов без проверки габаритов - даже небольшая разница в толщине стенки может нарушить герметичность
