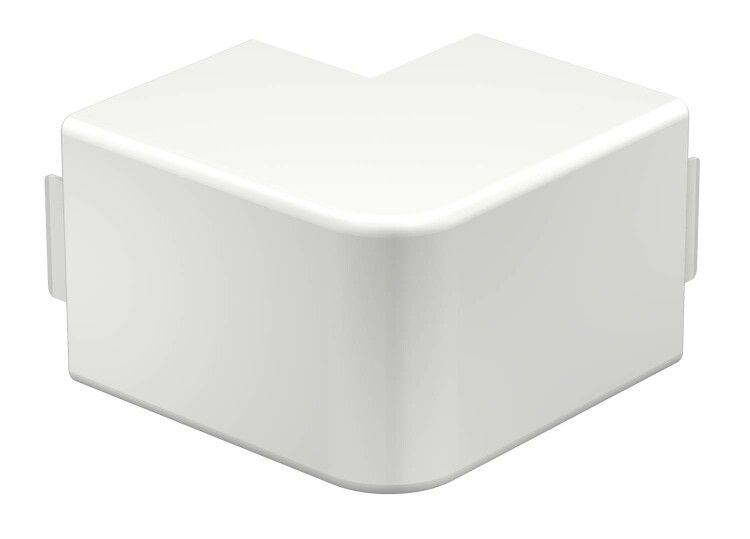

Крышка внешнего угла кабельного канала WDK 60x60 мм (ПВХ,белый) (WDK HA60060RW) | 6192319 OBO Bettermann

Угол внешний для кабель-канала WDK 60x60 мм (ПВХ, белый) HA60060RW - элемент системы кабель-каналов OBO BETTERMANN, предназначенный для плавного изменения направления трассы на 90°. Применяется в помещениях с невысокой механической нагрузкой для прокладки проводов и кабелей внутри стен или на поверхностях.

Назначение и область применения

Угол внешний HA60060RW используется для соединения двух участков кабель-канала WDK 60x60 мм под прямым углом. Он обеспечивает аккуратный переход трассы вокруг внутренних углов помещений, сохраняя целостность изоляции и эстетичный вид. Подходит для офисов, жилых зданий, торговых центров и других объектов, где требуется скрытая прокладка кабелей без открытой проводки.

Технические характеристики

• Тип изделия: угол внешний
• Угол изгиба: 90°
• Материал: ПВХ - устойчив к влаге, химически инертен, не поддерживает горение
• Цвет: чисто-белый - соответствует цвету основных элементов кабель-канала WDK
• Тип крепления: защелка - фиксируется на корпусе канала без инструментов
• Исполнение: формованный - единая деталь, без сварных швов
• Размер совмещаемого кабель-канала: 60×60 мм

Совместимость и монтаж

HA60060RW совместим исключительно с кабель-каналами WDK 60x60 мм от OBO BETTERMANN. Монтируется на готовую прямую секцию: достаточно совместить выступы угла с пазами боковой стенки канала до щелчка защелки. Установка не требует саморезов, клея или инструмента. Для надежной фиксации перед установкой проверьте, что торец канала ровный и не деформирован.

Преимущества

• Простота монтажа - защелка позволяет собирать систему за минуты
• Эстетика - белый цвет не выделяется на фоне стен и потолков
• Надежность - формованная конструкция не расшатывается при вибрации
• Стойкость к коррозии - ПВХ не ржавеет, не гниёт, не теряет форму при перепадах температур

Ограничения применения

• Не предназначен для наружной установки - ПВХ хрупок при минусовых температурах ниже –15 C
• Не выдерживает ударные нагрузки - нельзя использовать там, где возможны столкновения с оборудованием или транспортом
• Не совместим с другими сериями кабель-каналов - даже если размер 60×60 мм, форма замка отличается
• Запрещено применять в местах с постоянным воздействием открытого пламени или высоких температур (>+60 C)

Примеры использования

• Обход угла между стеной и потолком при прокладке силовых кабелей в офисном помещении
• Переход трассы от вертикального участка кабель-канала к горизонтальному в коридоре многоквартирного дома
• Сборка закрытой системы для слаботочных сетей (LAN, TV, сигнализация) в учебных классах

Практические советы

• Перед монтажом убедитесь, что внутренние поверхности кабель-канала и угла свободны от пыли - это повышает надежность защелки
• Если необходимо разобрать систему, аккуратно отожмите защелки с двух сторон - не дергайте за край угла
• Для длинных трасс используйте только оригинальные комплектующие WDK - несовместимые элементы нарушают герметичность и прочность
• При заказе учитывайте, что HA60060RW - это крышка угла; для сборки нужен также базовый профиль 60x60 мм
