Внешний вертикальный угол КМН 60х40 (4 шт./комп.) | CKMP10D-N-060-040-K01 IEK

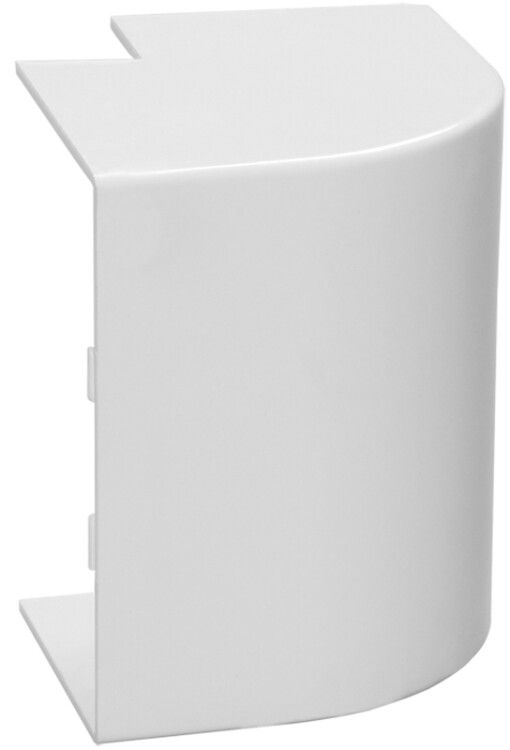

Угол внешний вертикальный КМН 60х40 (4 шт./комплект) от IEK предназначен для защиты и декоративного оформления внешних углов при соединении кабель-каналов серии ELECOR. Комплект из четырёх элементов обеспечивает надёжное и аккуратное завершение трассы в местах поворота под 90 градусов.

Назначение и область применения

Угол внешний вертикальный КМН 60х40 используется в электромонтажных работах для оформления внешних углов кабель-каналов. Он защищает провода и кабели от механических повреждений, маскирует стыки между каналами и придаёт системе законченный вид. Подходит для внутренней прокладки в помещениях: офисах, производственных цехах, жилых зонах, где требуется упорядоченная и безопасная маршрутизация кабелей.

Технические характеристики

• Материал: поливинилхлорид (PVC) — устойчив к влаге, химически инертен, не поддерживает горение
• Угол: 90° — идеально соответствует стандартным поворотам кабель-каналов
• Габариты: 60×40 мм — совместим с кабель-каналами ELECOR и ECOLINE с этими размерами
• Цвет: белый — сочетается с большинством интерьеров и другими компонентами серии ELECOR
• Температура эксплуатации: от -15°C до +60°C — допустимо использование в отапливаемых и неотапливаемых помещениях с умеренным климатом
• Срок службы: 25 лет — долговечность при соблюдении условий эксплуатации
• Тип крепления: защёлкивание — монтаж без инструментов, фиксация на кабель-канале
• Исполнение: фиксированное — не регулируется, предварительно задан угол
• Покрытие: без покрытия — поверхность матовая, не требует дополнительной обработки
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Угол внешний вертикальный КМН 60х40 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE того же сечения — 60×40 мм. Устанавливается путём защёлкивания на край канала: достаточно плотно прижать угол к торцу, пока он не щёлкнет. Для правильной установки убедитесь, что края канала ровные и не деформированы. Не используйте с кабель-каналами других серий или производителей — возможна некорректная посадка и риск расшатывания.

Безопасность и стандарты

Изделие изготовлено из самозатухающего PVC, соответствует требованиям ТУ 2291-001-1436938-2008. Не выделяет токсичных веществ при нормальных температурных режимах. Применяется только внутри помещений — не предназначено для открытой прокладки на улице или в условиях повышенной влажности (например, в банях, бассейнах).

Преимущества

• Легкий вес — удобен для транспортировки и быстрого монтажа
• Не требует сверления или клея — экономит время при сборке
• Стандартный цвет — легко комбинируется с другими элементами системы ELECOR
• Высокая прочность PVC — устойчив к ударным нагрузкам и перепадам температур
• Комплект из 4 штук — хватает на один полноценный поворот (четыре стороны)

Ограничения применения

• Не применяется на улице — материал не рассчитан на УФ-излучение и осадки
• Не рекомендуется использовать при температурах ниже -15°C — возможна хрупкость материала
• Не совместим с кабель-каналами других размеров (например, 40×20 или 80×40)
• Не предназначен для высоких механических нагрузок — не заменяет металлические уголки в промышленных условиях с интенсивными вибрациями

Примеры использования

• Завершение трассы вдоль стены при повороте кабель-канала вокруг колонны
• Оформление выхода кабелей из распределительного щита под прямым углом
• Монтаж в учебных классах, административных зданиях, торговых точках
• Обустройство кабельных трасс в серверных и IT-комнаты с акцентом на эстетику

Практические советы

• Перед монтажом проверьте, чтобы кабель-канал был правильно собран и не имел перекосов — иначе угол не защёлкнется плотно
• Если необходимо смонтировать несколько углов подряд, начинайте с нижнего — так проще контролировать уровень
• Не используйте силовые методы (молоток, плоскогубцы) для установки — это может повредить защёлки
• Храните в сухом месте при комнатной температуре — избегайте длительного воздействия прямого солнца
• Артикул ckmp10d-n-060-040-k01 — сохраняйте его при заказе запасных частей, особенно если система уже смонтирована
