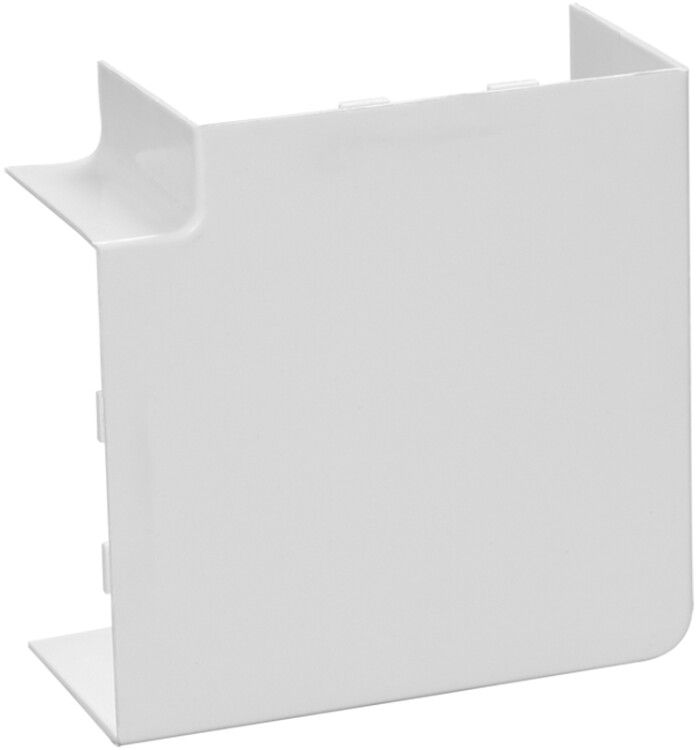

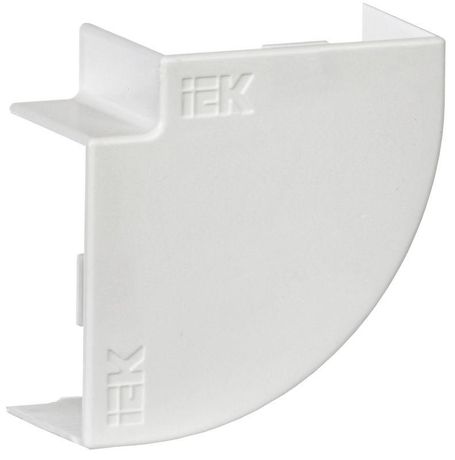

Поворот на 90 гр. КМП 60x40 (4 шт./комп.) | CKMP10D-P-060-040-K01 IEK

Поворот на 90 градусов КМП 60х40 (4 штуки в комплекте) от IEK предназначен для плавного и аккуратного изменения направления кабельной трассы внутри кабель-каналов серии ELECOR. Комплект из четырёх элементов позволяет легко собрать угол без дополнительных инструментов - идеально для быстрого монтажа в офисах, производственных помещениях и жилых зонах.

Назначение и область применения

Поворот на 90 градусов КМП 60х40 используется для соединения двух участков кабель-канала под прямым углом. Он обеспечивает чёткую, безопасную и эстетичную смену направления трассы, предотвращая перегибы проводов и сохраняя целостность изоляции. Применяется в электромонтажных работах: при укладке силовых и слаботочных кабелей в помещениях с высокими требованиями к внешнему виду - офисах, школах, медицинских учреждениях, квартирах.

Технические характеристики

• Угол поворота: 90°
• Габариты: 60×40 мм - соответствует внутренним размерам кабель-каналов серии ELECOR
• Материал: ПВХ (поливинилхлорид) - прочный, устойчивый к механическим воздействиям
• Цвет: белый - сочетается с большинством кабель-каналов и интерьерами
• Температурный режим эксплуатации: от -15C до +60C - подходит для помещений с нормальным микроклиматом
• Срок службы: 25 лет - долговечность при правильном монтаже и условиях эксплуатации
• Тип крепления: защёлкивание - фиксируется без болтов, саморезов или клея
• Покрытие: отсутствует - поверхность матовая, не требует дополнительной защиты
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Поворот на 90 градусов КМП 60х40 совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Установка происходит путём плотного защёлкивания - элемент вставляется в торец канала до характерного щелчка. Для надёжности рекомендуется проверить соответствие внутренних размеров перед сборкой. Не используйте с каналами других серий - возможна плохая посадка и риск расшатывания.

Преимущества

• Не требует инструментов - монтаж выполняется руками за несколько секунд
• Чёткая геометрия - сохраняет ровность трассы, снижает риск повреждения проводов
• Высокая химическая стойкость - не реагирует на бытовые моющие средства
• Лёгкий вес - удобен при работе на высоте и в труднодоступных местах
• Комплект из 4 штук - достаточно для создания одного полноценного угла или замены нескольких элементов

Ограничения применения

• Не предназначена для открытого монтажа на улице - материал не рассчитан на УФ-излучение и осадки
• Не подходит для температур ниже -15C - при холоде ПВХ становится хрупким
• Запрещено использовать в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами
• Не применяется в качестве несущего элемента - не выдерживает нагрузки свыше массы кабеля и самого канала

Примеры использования

• Обход колонн и балок в офисных помещениях
• Переход между стеной и потолком при прокладке сети Ethernet или видеонаблюдения
• Сборка вертикально-горизонтальных трасс в распределительных щитах
• Монтаж в детских садах и больницах - где важна чистота линий и отсутствие острых углов

Практические советы

• Перед установкой убедитесь, что кабель-канал имеет точно такие же внутренние размеры (60×40 мм) - даже небольшая разница может помешать защёлкиванию
• Если трасса проходит через вибрационные зоны (например, рядом с оборудованием), дополнительно закрепите угол двумя точками крепления к стене
• При необходимости можно комбинировать этот поворот с другими элементами серии ELECOR - напрямую, без адаптеров
• Храните в сухом месте при комнатной температуре - длительное воздействие влаги может деформировать форму
• Артикул ckmp10d-p-060-040-k01 - запомните его для заказа запасных частей; комплект из 4 штук экономически выгоднее, чем покупка единичных элементов
