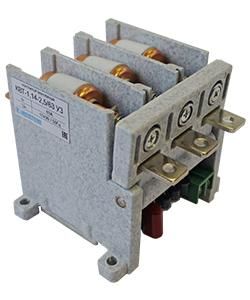

Контактор вакуумный КВТ-1,14-2,5/ 63-3 У3, трёхполюсный, 380В, 2з+1р, нереверсивный, без реле, IP00. (ЭТ) - ET006369 Электротехник

Контактор вакуумный КВТ-1,14-2,5/63-3 У3 - устройство для дистанционного включения и отключения электроприёмников в цепях переменного тока, особенно там, где важна надёжность и безопасность. Произведён компанией Электротехник, артикул et006369. Подходит для установки в пускатели и станции управления, работает без реле и не требует внешнего охлаждения.

Назначение и область применения

Контактор вакуумный КВТ-1,14-2,5/63-3 У3 предназначен для коммутации токов включения и отключения асинхронных двигателей с короткозамкнутым ротором, а также других потребителей электроэнергии в системах автоматического управления. Применяется в условиях тяжёлого режима работы: частые пуски, перегрузки, длительная работа под нагрузкой. Особенно эффективен на объектах с повышенными требованиями к пожарной безопасности - в шахтах, на заводах, в насосных станциях, на конвейерах и в металлургическом оборудовании.

Технические характеристики

• Номинальное напряжение питания цепи управления: 380 В переменного тока
• Номинальный рабочий ток: 63 А
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Номинальная коммутируемая мощность: 25,2 кВт
• Род тока: переменный (AC), частота 50–60 Гц
• Исполнение: нереверсивное - управление только одним направлением вращения двигателя
• Степень защиты: IP00 - нет защиты от прикосновений и попадания сторонних предметов
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых цепей: болтовое

Совместимость и монтаж

Контактор вакуумный КВТ-1,14-2,5/63-3 У3 устанавливается исключительно на монтажную плату внутри корпуса оборудования. Для подключения силовых проводов используются болтовые зажимы - требуется правильный момент затяжки и соответствие сечению кабеля (не более 25 мм2 рекомендовано). Цепь управления питается от сети 380 В - необходимо обеспечить совпадение фазового напряжения. Отсутствие реле означает, что функции защиты (перегрузка, недостаток фазы) должны реализовываться внешними устройствами.

Безопасность и стандарты

Контактор вакуумный КВТ-1,14-2,5/63-3 У3 соответствует требованиям к пожаро- и взрывобезопасности благодаря вакуумной камере, которая полностью предотвращает образование открытой дуги и выделение газов. Это делает его подходящим для помещений с опасностью возгорания. Однако степень защиты IP00 требует обязательного размещения в защищённом корпусе - сам контакт не имеет оболочки и не допускает доступа к токоведущим частям.

Преимущества

• Высокий ресурс коммутаций - вакуумная дугогашущая камера износостойка, служит десятки тысяч операций
• Устойчив к кратковременным перегрузкам - подходит для тяжёлых пусков двигателей
• Не создаёт открытую дугу, продукты горения или искры - безопасен в пыльных и взрывоопасных средах
• Быстрое отключение - время гашения дуги менее 10 мс
• Низкий уровень шума при работе - сравнительно тихий по сравнению с масляными или воздухом-дугогасительными аналогами

Ограничения применения

• Не применяется вне защищённого корпуса - IP00 не позволяет использовать на открытом воздухе или в грязных помещениях без оболочки
• Требуется источник управления 380 В - нельзя запитывать от 220 В без преобразователя
• Нет встроенной тепловой защиты - обязательно использование внешних реле перегрузки
• Не поддерживает реверс - для изменения направления вращения нужен второй контактор или специальный пускатель
• Не рассчитан на постоянный ток - только переменный AC 50–60 Гц

Примеры использования

• Пуск и остановка крупногабаритных асинхронных двигателей на конвейерных линиях
• Управление насосами в канализационных и водоснабжающих станциях
• Коммутация печей, нагревателей и термических установок с частыми циклами включения
• Автоматические системы управления в угольных шахтах и на нефтеперерабатывающих заводах

Практические советы

• При монтаже проверьте плотность затяжки болтов - слабый контакт вызывает перегрев
• Обеспечьте свободный доступ к контактам для обслуживания - даже при IP00 внутренние части требуют периодической проверки
• Выбирайте кабели с сечением, соответствующим 63 А - минимум 16–25 мм2 медного провода
• Не используйте этот контактор в качестве замены реле времени или теплового реле - он только коммутирует, не защищает
• Для систем с частыми пусками (более 10 раз в час) убедитесь, что система охлаждения корпуса достаточна - хотя контактор самоохлаждаемый, перегрев внешней сборки возможен
