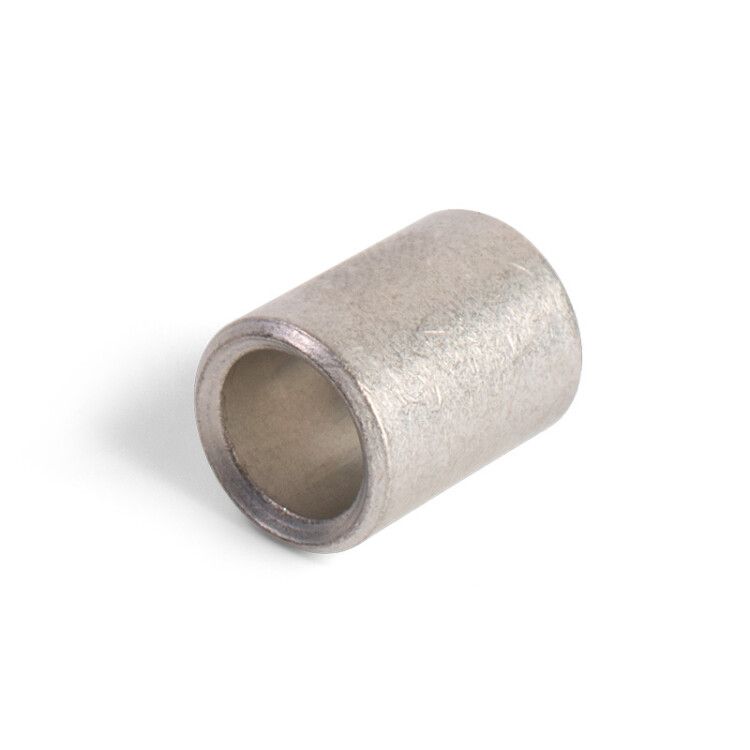

Гильза кабельная ГМЛ-П 25 - 67295 КВТ

Гильза медная луженая под опресовку ГМЛ-П 25 от КВТ - это стыковой соединитель для надёжного параллельного соединения медных проводов сечением 20–24 мм2 методом опрессовки. Подходит для установки в распределительных коробках и других компактных местах. Артикул 67295 поставляется в упаковке из 100 штук.

Назначение и область применения

Гильза медная луженая под опресовку ГМЛ-П 25 предназначена для создания прочного электрического контакта между двумя или более медными проводниками одинакового или различного сечения в пределах заявленного диапазона. Применяется там, где требуется надёжное, долговечное и компактное соединение без сварки или пайки - например, в распаячных коробках, щитах, на токопроводах, в силовых цепях оборудования.

Технические характеристики

• Материал: Электротехническая медь марки М1 - высокая проводимость и механическая прочность.
• Покрытие: Лужение оловом с добавкой висмута - повышает коррозионную стойкость и снижает окисление при хранении и эксплуатации.
• Номинальное сечение провода: 20–24 мм2 - позволяет соединять провода именно этого диапазона, включая смешанные сечения в одной гильзе.
• Наружный диаметр: 9,7 мм - учтите при выборе места монтажа и размера корпуса.
• Внутренний диаметр: 6,5 мм - соответствует суммарному сечению двух проводов 20–24 мм2.
• Форма: Длинная - обеспечивает равномерное распределение давления при опрессовке и увеличивает контактную площадь.
• Номинальное напряжение: До 1 кВ - безопасно для сетей до 1000 В переменного тока.
• Рабочий температурный диапазон: От –40 C до +50 C - подходит для помещений и уличных условий в умеренном климате.
• Нормативный документ: ТУ 3449-067-97284872-2015 - соответствие требованиям производства.
• Цвет: Серый - за счёт матового лужения, не требует дополнительной изоляции цветом.

Совместимость и монтаж

Гильза ГМЛ-П 25 совместима с любым инструментом для опрессовки, который использует матрицы подходящего размера. Для правильного монтажа:

• Зачистите концы проводов на длину, равную половине длины гильзы.
• Вставьте провода с обоих концов - они должны встретиться в середине гильзы.
• Опрессуйте гильзу в двух точках: ближе к каждому краю, чтобы обеспечить плотный контакт по всей длине.
• Фаски на краях гильзы облегчают введение проводов - не нужно усиливать зажим.
• Не перегревайте гильзу - она не рассчитана на пайку, только на механическую опрессовку.

Особенности конструкции

Гильза имеет сквозную форму - провода проходят через всю её длину, что исключает «слепое» соединение. Это даёт возможность контролировать положение жил при сборке. Матовое лужение с висмутом не выгорает при опрессовке и сохраняет антикоррозийные свойства даже после многократного монтажа. Уменьшенные габариты позволяют использовать гильзу в тесных пространствах - например, внутри маленьких распаячных коробок, где другие типы соединителей не поместятся.

Преимущества

• Одна гильза заменяет два отдельных соединителя - экономит место и время.
• Возможно соединение проводов разного сечения в одном изделии - удобно при модернизации или ремонте старых систем.
• Высокая надёжность контакта благодаря однородному материалу и качественному лужению.
• Не требует пайки - меньше риска перегрева изоляции и возгорания.
• Срок службы выше, чем у обычных скруток - не ослабевает со временем.

Ограничения применения

• Не применяется для алюминиевых проводов - только для меди.
• Не предназначен для работы при температурах ниже –40 C или выше +50 C - возможна потеря герметичности лужения.
• Не используется в качестве изолирующего элемента - после опрессовки необходимо дополнительно изолировать соединение термоусадкой или изолентой.
• Не рекомендуется для частых вибраций или ударных нагрузок - лучше применять в стационарных установках.
• Не допускается использование с проводами меньшего сечения (например, 10 мм2) - риск плохого контакта и перегрева.

Примеры использования

• Объединение двух медных кабелей 2×25 мм2 в распределительной коробке.
• Создание ответвления от основного провода 24 мм2 к устройству с сечением 20 мм2.
• Монтаж в автоматических линиях, где важна компактность и отказоустойчивость.
• Замена старой скрутки в бытовом щитке на надёжное соединение без пайки.

Практические советы

• Перед монтажом проверьте, что выбранные матрицы для опрессовщика точно соответствуют диаметру гильзы - некорректный инструмент приведёт к слабому контакту.
• Если провода разного сечения - всегда вставляйте больший с конца, где больше свободного пространства, чтобы избежать перекоса.
• После опрессовки потяните за каждый провод - соединение не должно расходиться.
• Храните гильзы в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить качество контакта.
• Для массовой работы закупайте сразу упаковку из 100 штук - цена за единицу выгоднее, а запас нужен при аварийных работах.
