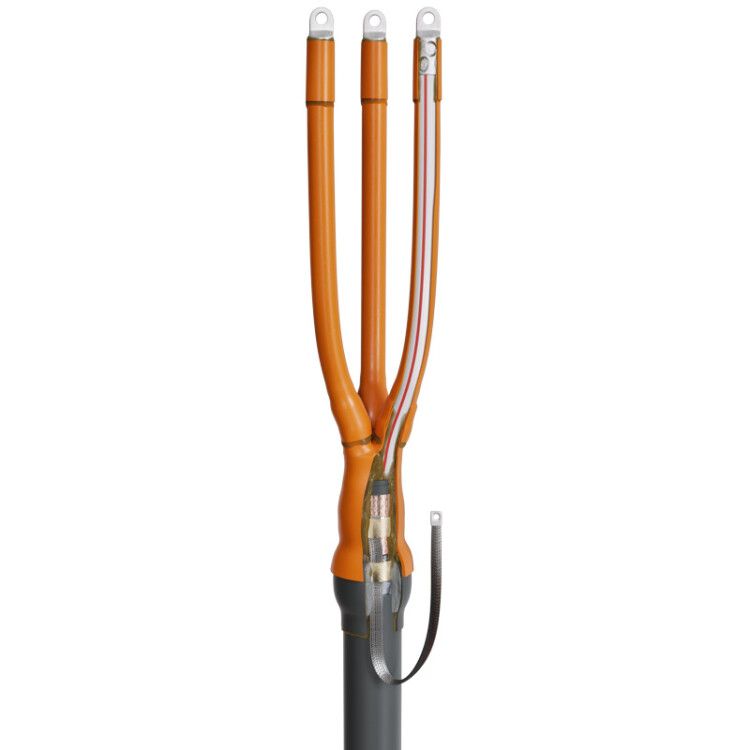

Муфта кабельная концевая 6кВ 3ПКТп-6-150/240-Б КВТ 65516

Муфта кабельная концевая 3ПКТп-6-150/240(Б) с болтовыми наконечниками от КВТ предназначена для надежного оконцевания трехжильных силовых кабелей с пластмассовой изоляцией на напряжение до 6 кВ. Этот тип муфты применяют как внутри помещений, так и на открытых участках - благодаря защищенной конструкции и материалам, выдерживающим экстремальные температуры и внешние нагрузки.

Назначение и область применения

Муфта кабельная концевая 3ПКТп-6-150/240(Б) с болтовыми наконечниками используется для завершения кабельных линий - то есть создания безопасного выхода тока из кабеля к оборудованию: распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для кабелей с изоляцией из ПВХ, как с броней, так и без неё. Применяется в энергообъектах, промышленных цехах, на объектах ЖКХ, в сетях городской и сельской электросети.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006 / ТУ 3599-060-97284872-2014
• Соответствие: ГОСТ 34839-2022
• Герметизация: внутренний термоплавкий клей на всех элементах
• Защита от УФ и загрязнений: да, материалы трекингостойкие и устойчивы к климату
• Заземление: непаянная система с роликовой пружиной для кабелей с броней
• Галогены: отсутствуют (HF = Halogen Free)

Совместимость и монтаж

Муфта 3ПКТп-6-150/240(Б) совместима с кабелями типа АВВГ-6, АВБбШв-6, АПвБбШв-6 и их аналогами. Комплект рассчитан на использование с болтовыми наконечниками - они уже входят в состав. Также возможна замена на наконечники под опрессовку, если требуется.

Монтаж выполняется методом термоусадки: нагревается равномерно пропановой горелкой ПГ (например, КВТ). Перед работой необходимо подготовить кабель - удалить изоляцию, броню, очистить жилы. После сборки все части муфты должны плотно облегать кабель без воздушных пузырей.

Обратите внимание: для правильной работы важно соблюдать минимальную длину свободного конца кабеля - она должна позволять полностью поместить жильные манжеты и болтовые наконечники без перегрузки.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям компании КВТ. Материалы не содержат галогенов - значит, при возгорании не выделяются едкие пары. За счет увеличенной длины пути утечки (более чем в два раза выше нормы ГОСТ) изделие допущено к применению даже в условиях повышенной запыленности и влажности - что особенно актуально для наружной установки.

Преимущества

• Высокая степень защиты: герметичность достигается за счет термоплавкого клея во всех элементах - никаких дополнительных герметиков не требует.
• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа.
• Надежное заземление: для кабелей с бронью предусмотрена механическая система с пружинным контактом - без сварки и пайки.
• Экологическая безопасность: материалы HF (безгалогенные), снижающие риск образования ядовитых веществ при повреждении.
• Долговечность: термопластик устойчив к УФ-излучению, перепадам температур и химическому воздействию окружающей среды.

Ограничения применения

• Не для кабелей с маслонаполненной или бумажной изоляцией - только с пластмассовой (ПВХ).
• Не рекомендовано использование при температурах ниже –50 C или выше +50 C - возможно изменение физических свойств материалов.
• Требуется специальный инструмент: пропановая горелка и набор для срыва головок болтовых наконечников (НМБ-6 КВТ); без них монтаж невозможен.
• Не предназначен для многожильных кабелей с числом жил больше 3.
• Не следует использовать в местах с постоянными механическими ударными нагрузками - хотя муфта прочная, она не является защитной оболочкой для кабеля вне точки оконцевания.

Примеры использования

• Подключение кабеля АВБбШв-6 от подземной линии к распределительному шкафу на территории предприятия.
• Оконцевание кабеля ВВГ-6 перед входом в трансформаторную будку на улице.
• Завершение питания насосной станции через кабель с медной броней.
• Монтаж в холодном регионе - например, на Севере России, где зимой температура опускается до –45 C.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–240 мм2; меньшие или большие значения недопустимы.
• При работе с бронированным кабелем обязательно закрепите заземляющий провод роликовой пружиной - это гарантирует долговечный контакт.
• Нагревайте муфту равномерно, начиная с середины каждой детали - чтобы избежать деформаций и вздутий.
• Не используйте обычный бытовой фен - нужна именно пропановая горелка с контролируемым пламенем.
• Проверьте целостность усадочных элементов до начала монтажа - наличие порезов или трещин делает продукт непригодным.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при наличии УФ-защиты длительное воздействие может снизить эластичность материала.
