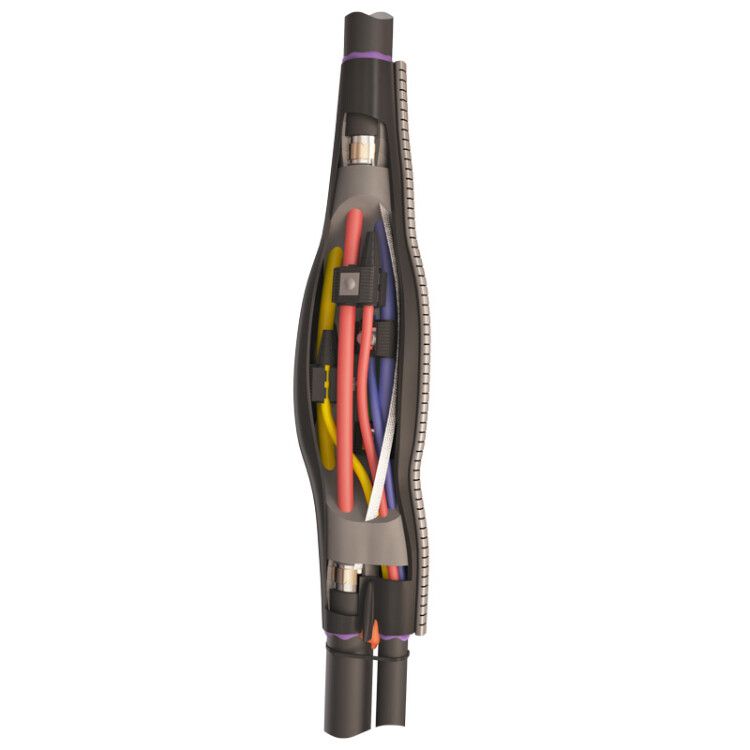

Муфта кабельная ответвительная 1кВ 4ПТО-1-16/50-1.5/6 КВТ 66584

Муфта кабельная ответвительная 4ПТО-1-16/50-1,5/6 1кВ от КВТ предназначена для безопасного и герметичного ответвления четырёхжильных кабелей до 1 кВ без зачистки изоляции. Применяется в распределительных сетях, где важна надёжность и быстрый монтаж - например, на линиях освещения, промышленных объектах и трансформаторных подстанциях.

Назначение и область применения

Муфта 4ПТО-1-16/50-1,5/6 1кВ используется для создания ответвлений от основного кабеля без нарушения целостности его изоляции. Подходит для кабелей с ПВХ или СПЭ изоляцией, с броней и без неё. Область применения - сети до 1 кВ: прокладка в каналах, траншеях, колодцах, внутри помещений и на открытых участках. Особенно эффективна там, где невозможно или затруднительно выполнять классический спайку или опрессовку.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение проводников: 16–50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Цвет: чёрный
• Рабочий температурный диапазон: от –50 C до +50 C
• Состав материалов: безгалогеновый (HF-Free)
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4ПТО-1-16/50-1,5/6 1кВ совместима с кабелями типов: АВБбШв, АПвБбШв, АВВГ, ПвВГ, NYM, NYY и другими аналогичными. Монтаж выполняется с применением прокалывающих зажимов ЗПО «КВТ» - они пробивают изоляцию без её предварительной зачистки, что исключает риск повреждения токоведущих жил.

Оболочка восстанавливается термоусаживаемой манжетой ТРМ «КВТ» с термоиндикаторной краской (меняет цвет с зелёного на чёрный при правильном прогреве) и термоплавким клеем внутри. Уплотнение на месте выхода ответвительного кабеля обеспечивается клипсами КТ «КВТ».

Для кабелей с бронью предусмотрена непаянная система заземления: используются роликовые пружины и медная перемычка. Комплектация включает винтовой соединитель, необходимый для фиксации жил.

Инструмент для монтажа: пропановая горелка ПГ (КВТ). Нагрев должен быть равномерным, чтобы термоусадка прошла полностью, а индикаторная краска сменила цвет.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Все полимеры - безгалогенные, не выделяют токсичные вещества при возгорании
• Негорючий материал корпуса снижает риск распространения пламени
• Термоиндикаторная окраска позволяет визуально контролировать завершённость процесса усадки

Преимущества

• Не требует зачистки изоляции на магистральном и ответвительном кабелях - экономит время и минимизирует ошибки
• Высокая степень герметизации благодаря заполнению мастикой и термоплавкому клею
• Устойчивость к экстремальным температурам - работает даже в холодных регионах
• Защита от влаги и пыли - соответствует IP67 при правильно выполненном монтаже
• Легко диагностируется: изменение цвета термоиндикатора подтверждает успешную усадку
• Поддерживает работу с бронированными кабелями через систему заземления без пайки

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ
• Запрещено использовать при температурах ниже –50 C или выше +50 C
• Требуется обязательное использование горелки ПГ (КВТ); другие методы нагрева (например, тепловые пушки) могут привести к неравномерной усадке
• Не рекомендовано для установки в местах с постоянным механическим воздействием без дополнительной защиты
• Не предназначен для монтажа в активных водоёмах или подводных условиях

Примеры использования

• Ответвление питания от главного силового кабеля к светильникам на улице
• Подключение контрольных цепей к кабелю на конвейере в заводском цехе
• Добавление нового потребителя в существующую ЛЭП без демонтажа основной трассы
• Ремонт и модернизация старых распределительных щитов с минимальным простоем

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (16–50 мм2): слишком маленькое или большое сечение нарушит контакт
• При работе с бронированным кабелем обязательно используйте роликовые пружины и перемычку - игнорирование этого шага выводит изделие из нормативного состояния
• Нагревайте термоусадочные элементы равномерно, начиная с середины; двигайтесь к краям, чтобы избежать образования воздушных пузырей
• Убедитесь, что термоиндикаторная краска полностью поменяла цвет - это гарантия герметичности
• Храните муфту в сухом месте, избегая прямого UV-излучения - длительное воздействие солнца может повредить полимеры
• Не применяйте муфту 4ПТО-1-16/50-1,5/6 1кВ в качестве соединительной - она рассчитана именно на ответвление, а не на удлинение
