Муфта кабельная соединительная 1кВ 4Стп-в-25/50 с гильзами 9014257 Подольск 4stpvx025x50 ПЗЭМИ

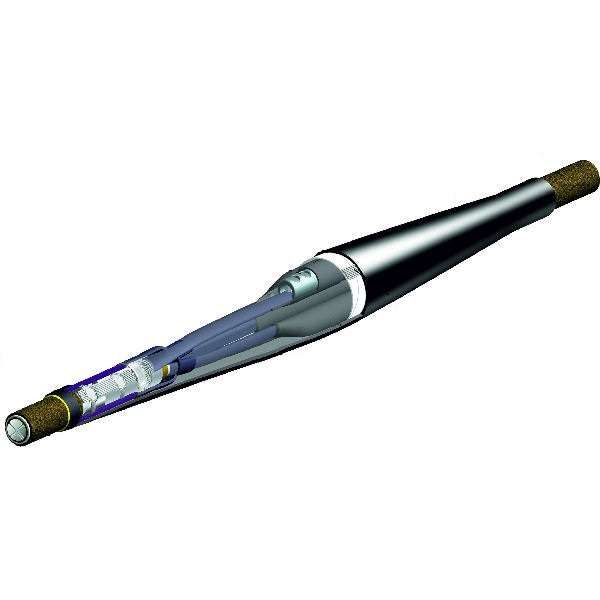

Муфта кабельная соединительная 1 кВ 4 стержня в 25/50 мм2 с гильзами от Подольского ЗЭМИ (артикул 4STPVX025X50) предназначена для надёжного соединения четырёхжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Устройство использует термоусадочные элементы с клеевым слоем для герметизации и механической защиты места соединения.

Назначение и область применения

Муфта 4STPVX025X50 применяется для соединения кабелей с маслопропитанной бумажной изоляцией, как с броней, так и без неё. Подходит для кабелей типов: ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв. Области применения - подземная прокладка, кабельные камеры, распределительные пункты, трансформаторные подстанции, где требуется долговременная герметизация и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное напряжение: 0,6/1(1,2) кВ - рассчитана на работу в сетях до 1000 В;
• Количество жил: 4 - позволяет соединить трёх- и четырёхжильные кабели;
• Сечение проводников: 25–50 мм2 - оптимальна для средних нагрузок в промышленных и энергообъектах;
• Исполнение: термоусадочное - сборка осуществляется путём нагрева, что обеспечивает плотную адгезию;
• Оболочка: совместима с алюминиевой и свинцовой;
• Установка: требует предварительной подготовки кабеля - зачистки, удаления брони и оболочки;
• Клей внутри элементов: термоплавкий - активируется при температуре 110–130 C, создаёт водонепроницаемый и воздухонепроницаемый шов.

Совместимость и монтаж

Муфта 4STPVX025X50 совместима исключительно с кабелями указанного типа - не кабели с ПВХ, XLPE или другой пластиковой изоляцией. Для монтажа необходимы:

• Газовая горелка или фен для равномерного прогрева термоусадочных элементов;
• Инструменты для зачистки кабеля - ножи, щипцы, плоскогубцы;
• Заземляющие пружины в комплекте - обеспечивают контакт между броней/оболочкой и заземляющим проводником без болтовых соединений;
• Перед установкой необходимо проверить соответствие сечения кабеля - допуск +-5 мм2, иначе возможна недостаточная герметизация.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31983-2012 для кабельных соединителей на напряжение до 1 кВ. Материалы устойчивы к старению, химическим веществам и повышенной влажности. Нагрузка на место соединения не должна превышать номинальный ток кабеля. Применение вне указанных условий снижает срок службы и повышает риск пробоя.

Преимущества

• Высокая степень герметичности благодаря термоплавкому клею - исключает попадание влаги даже в сырых условиях;
• Автоматическое выравнивание давления на стенках при усадке - минимизирует риск образования воздушных пузырей;
• Встроенные пружины для заземления - экономят время монтажа, не требуют дополнительных клемм;
• Стандартные размеры - легко заменяема аналогами других производителей при необходимости;
• Не требует специальных инструментов кроме горелки - доступна для работы в полевых условиях.

Ограничения применения

• Не для кабелей с пластмассовой изоляцией (например, NYM, VVG, KVVG);
• Работает только при температуре окружающей среды от –40 C до +40 C - при более низких температурах термоусадка происходит медленнее, при высоких - возможна деформация;
• Не рекомендовано применение в местах с частой вибрацией - возможно ослабление контакта через годы;
• Требуется точное соблюдение технологии монтажа - неквалифицированная установка ведёт к протечкам и выходу из строя.

Примеры использования

• Соединение участков кабеля ААБл в подвале тепловой станции;
• Реставрация повреждённого кабеля АСБГ в городской канализационной сети;
• Добавление ответвления в кабельной линии питания насосной станции с бронированной конструкцией;
• Ремонт кабеля в кабельном колодце с высокой влажностью - гарантирует сохранение изоляционных свойств.

Практические советы

• Перед монтажом обязательно проведите тест на целостность изоляции кабеля - поврежденный проводник нельзя просто “замотать” в муфте;
• При работе в холодную погоду согрейте муфту перед установкой - это ускоряет процесс усадки;
• Не перегревайте термоэлементы - длительный нагрев выше 150 C вызывает растрескивание материала;
• Проверьте правильность расположения гильз - они должны полностью покрывать концы жил без зазора;
• После монтажа осмотрите все швы - наличие вздутостей или потёртостей говорит о нарушении технологии.
