Муфта соединительная 5ПСТ(б)-1-150/240 без болт. наконечников | 57554 КВТ

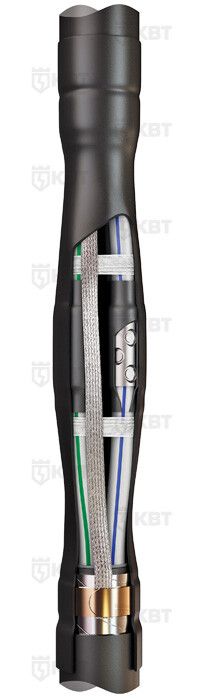

Муфта кабельная соединительная 5ПСТ(б)-1-150/240 без болтовых наконечников от КВТ предназначена для надёжного и герметичного соединения пятижильных силовых кабелей с пластиковой или бумажной изоляцией на напряжение до 1 кВ. Изделие выполнено из негорючего термопластика без галогенов, что делает его безопасным для использования в закрытых помещениях и условиях повышенной пожарной опасности.

Назначение и область применения

Муфта 5ПСТ(б)-1-150/240 без болтовых наконечников применяется для соединения кабелей с изоляцией из ПВХ, СПЭ или ЭПР, как с броней, так и без неё. Подходит для кабелей типов: АВБбШв, АПвБбШв, АВВГ, ПвВГ, NYM, NYY, РПГ, РВГ и других, перечисленных в описании. Устройство рассчитано на работу в условиях с температурой от –50 °C до +50 °C, поэтому может использоваться как внутри помещений, так и на открытых участках трасс — в траншеях, колодцах, кабельных каналах. Применяется в энергетике, промышленности, ЖКХ, транспорте и объектах инфраструктуры.

Технические характеристики

• Количество жил: 5
• Номинальное сечение проводника: 150–240 мм²
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью горелки
• Материал корпуса: негорючий термопластик
• Состав: без галогенов (HF=Halogen Free)
• Цвет: чёрный
• Диапазон рабочих температур: от –50 °C до +50 °C
• Нормативный документ: ТУ 3599-006-97284872-2006
• Защита IP: не указана — требует внешней защиты при установке в сырых средах

Совместимость и монтаж

Муфта 5ПСТ(б)-1-150/240 без болтовых наконечников совместима с кабелями, имеющими броню из стали или алюминия, а также с бесбронированными аналогами. Монтаж выполняется методом термоусадки: при равномерном прогреве специальной горелкой все элементы муфты уменьшаются в размере, плотно облегая кабель и образуя монолитную изоляционную оболочку.

Внутренние манжеты покрыты термоплавким клеем — он расплавляется при нагреве и заполняет микрозазоры между жилами, обеспечивая высокую степень герметизации и механическую прочность соединения. Кожух усиливает конструкцию и защищает её от внешних воздействий.

Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят роликовые пружины, которые фиксируют заземляющий провод к броне. Однако для надёжного контакта требуется доп. комплект — КМПБ, который необходимо приобрести отдельно.

Необходимый инструмент: пропановая горелка ПГ (КВТ) и набор для срыва головок НМБ-6 (КВТ). Обратите внимание: в комплекте муфты нет болтовых наконечников — они должны быть подготовлены заранее, либо применяться опрессовочные соединители.

Безопасность и стандарты

Муфта 5ПСТ(б)-1-150/240 без болтовых наконечников изготовлена из материалов без галогенов — при возгорании она не выделяет токсичных паров хлора или фтора, что соответствует современным нормам безопасности для замкнутых пространств. Производится по ТУ 3599-006-97284872-2006, а требования к конструкции частично соответствуют ГОСТ 34839-2022. Отсутствие галогенов делает изделие подходящим для использования в метро, тоннелях, офисных зданиях и других местах с ограниченной вентиляцией.

Преимущества

• Высокая герметичность благодаря термоплавкому клею — исключает попадание влаги и пыли
• Универсальность: подходит как для кабелей с броней, так и без неё
• Надёжная механическая защита — кожух армирует соединение и предотвращает повреждения
• Стойкость к экстремальным температурам — работает даже в холодных регионах
• Отсутствие галогенов снижает риск коррозии металлических элементов и улучшает экологическую безопасность
• Поддержка двух вариантов соединения жил: опрессовка или болтовые соединители (не входят в комплект)

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ — использование на более высоких напряжениях недопустимо
• Требует обязательного применения термоусадочного оборудования; невозможно смонтировать без горелки
• Не содержит болтовых наконечников — их нужно приобретать отдельно, если планируется болтовое соединение
• Заземление брони требует дополнительного комплекта КМПБ — без него контакт будет ненадёжным
• Не рекомендовано для длительного прямого воздействия солнечного света — при наружной прокладке нужна защита от УФ-излучения
• Не подходит для кабелей с масляной или резиновой изоляцией — только для ПВХ, СПЭ, ЭПР и бумажной

Примеры использования

• Соединение кабелей АВБбШв в подземной кабельной трассе на промышленном предприятии
• Ремонт повреждённого участка кабеля NYM в шахте метрополитена
• Обустройство ответвлений в распределительном щите с кабелем АПвВГ
• Замена старой муфты в кабельной камере тепловой станции
• Прокладка кабеля в условиях вечной мерзлоты — благодаря широкому диапазону температур

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (150–240 мм²) — не используйте для меньших или больших значений
• При работе с бронированным кабелем всегда устанавливайте комплект КМПБ — без него заземление не будет работать
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям — это предотвратит деформацию и пузыри
• Не используйте газовую горелку с открытым пламенем слишком долго — перегрев может повредить материал
• Если вы выбираете болтовое соединение — подготовьте наконечники заранее, поскольку они не входят в комплект
• Храните муфту в сухом месте при температуре от –10 °C до +30 °C — избегайте прямого солнечного света
• Проверяйте целостность всех элементов перед монтажом — особенно наличие пружин и манжет
