Муфта соединительная 5ПСТ-1-150/240 без болт. наконечников | 55862 КВТ

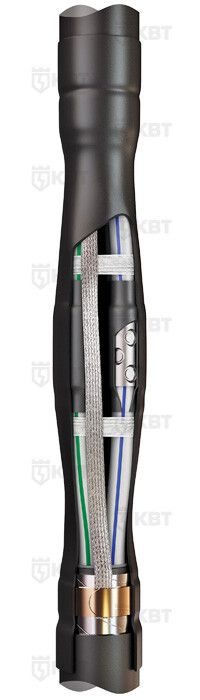

Муфта кабельная соединительная 5ПСТ-1-150/240 без болтовых наконечников 1кВ от КВТ предназначена для надёжного и герметичного соединения пятижильных силовых кабелей с пластиковой или эластомерной изоляцией, работающих на напряжение до 1 кВ. Муфта выполнена из негорючего термопластика без галогенов, что делает её безопасной для использования в закрытых помещениях и условиях повышенной пожарной нагрузки.

Назначение и область применения

Муфта 5ПСТ-1-150/240 без болтовых наконечников 1кВ применяется исключительно для соединения пятижильных кабелей без брони. Подходит для кабелей с изоляцией из ПВХ, СПЭ, ЭПР - таких как АВВГ, ПвВГ, NYM, NYY, РВГ, АРВГ и других аналогичных типов. Устройство не предназначено для кабелей с металлической броней - для них требуется другая модификация с обозначением "(б)".

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой пушки или пропановой горелки
• Материал корпуса: негорючий термопластик без галогенов (HF-Free)
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 5ПСТ-1-150/240 без болтовых наконечников 1кВ совместима только с кабелями без брони. Для монтажа необходима пропановая горелка ПГ (например, от КВТ). Процедура включает:

• Подготовку концов кабеля - удаление внешней оболочки, экрана и изоляции жил;
• Надевание всех элементов муфты в правильном порядке (термоманжеты, кожух);
• Загрузку жил в соединительные манжеты с термоплавким клеем внутри;
• Поэтапный равномерный прогрев всей сборки до полной усадки.

Болтовые наконечники в комплект не входят - их необходимо подготовить отдельно, если планируется использование механического соединения. Для опрессовки рекомендуются подходящие наконечники того же сечения (150–240 мм2).

Безопасность и стандарты

Муфта 5ПСТ-1-150/240 без болтовых наконечников 1кВ изготовлена по технологии HF-Free - все полимеры не выделяют токсичные галогенные пары при возгорании. Это повышает безопасность в замкнутых пространствах, таких как шахты, тоннели, распределительные щиты. Продукт соответствует ТУ 3599-006-97284872-2006 и требованиям ГОСТ 34839-2022.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри манжет и кожуха - предотвращает попадание влаги и пыли;
• Надёжная изоляция соединений жил даже при перепадах температур;
• Устойчивость к химическим воздействиям и старению материала;
• Лёгкая установка - один комплект подходит для широкого диапазона сечений (150–240 мм2);
• Не содержит галогенов - экологически безопасна и соответствует современным нормам пожарной безопасности.

Ограничения применения

• Не для кабелей с броней - применение на бронированных кабелях (например, АВБбШв) недопустимо без дополнительного комплекта заземления КМПБ и другой модели муфты;
• Не предназначен для работы при температурах ниже –50 C или выше +50 C;
• Требует точного соблюдения технологического процесса монтажа - некорректный прогрев может привести к неплотной усадке и потере герметичности;
• Не имеет встроенных болтовых контактов - требует самостоятельной подготовки соединителей.

Примеры использования

Муфта 5ПСТ-1-150/240 без болтовых наконечников 1кВ часто применяется в следующих случаях:

• Соединение кабелей АВВГ между двумя участками освещения в подземном переходе;
• Реставрация поврежденного участка кабеля NYM в офисном помещении;
• Обход препятствия при прокладке трассы РВГ в цеху с ограниченным доступом;
• Замена фрагмента кабеля ПвВГ в системе питания насосной станции.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускается только 150–240 мм2. Использование меньшего сечения снижает прочность соединения.
• Используйте только сертифицированные горелки (например, ПГ от КВТ) - слишком высокая температура может повредить материал муфты.
• При работе в холодную погоду (ближе к –50 C) предварительно согрейте муфту в помещении до комнатной температуры - это улучшит адгезию клея.
• Если нужна заземление - эта модель не предусматривает его. Для кабелей с бронью выбирайте версию с пометкой "(б)" и комплект КМПБ.
• Храните муфту в сухом месте, избегая длительного воздействия УФ-излучения - хотя она черная, долгое пребывание на солнце может изменить свойства полимера.
