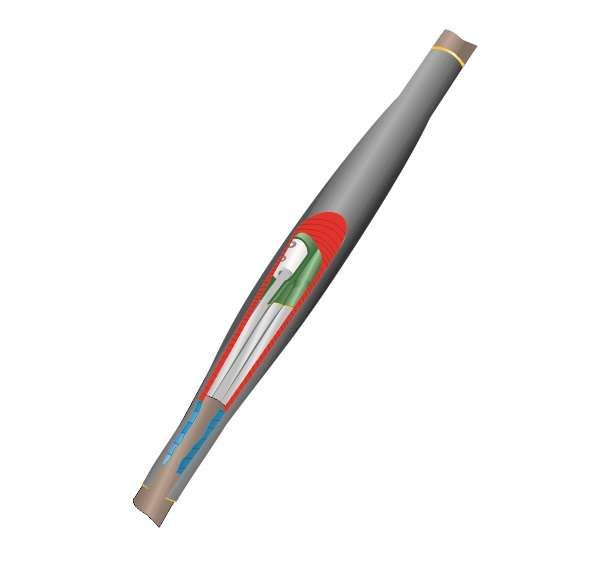

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-5х(150-240) с болтовыми соединителями Нева-Транс Комплект 22040032 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(150-240) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения пятижильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Применяется в условиях повышенной влажности и широкого диапазона температур, обеспечивает герметичность, пожаробезопасность и долгий срок службы.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(150-240) с болтовыми соединителями используется для соединения пятижильных силовых кабелей сечением 150, 185 и 240 мм2 с пластмассовой изоляцией, без металлической брони. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Может применяться в помещениях и на улице, где требуется высокая степень защиты от влаги и пожара.

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил кабеля: 150–240 мм2
• Количество жил: 5
• Тип изоляции кабеля: пластмассовая (без бумажной изоляции)
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Материал корпуса: полимер
• Способ монтажа: термоусадка
• Защита от внешних воздействий: без брони
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(150-240) с болтовыми соединителями совместима только с кабелями без брони и с пластмассовой изоляцией. Для установки требуются два конца кабеля одинакового сечения (150, 185 или 240 мм2).

Монтаж выполняется методом термоусадки:

• Подготовьте концы кабелей - зачистите изоляцию, удалите лишнюю массу, соблюдайте рекомендованную длину зачищенных участков;
• Установите болтовые соединители на жилы, затяните их согласно моменту затяжки, указанному в инструкции;
• Наденьте термоусаживающие элементы (основной кожух и другие детали);
• Равномерно прогрейте поверхность муфты горелкой или высокотемпературным феном до полной усадки - клеевой слой должен равномерно распределиться и образовать герметичный шов;
• Не допускайте перегрева - это повредит полимерную оболочку.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено по нормам пожарной безопасности: материал нг-LS не распространяет пламя и минимизирует выделение дыма и токсичных газов при нагреве
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Госстандарта РФ

Преимущества

• Герметичность обеспечивается за счёт термоусадки и внутреннего клеевого слоя - исключает попадание влаги и пыли
• Стойкость к экстремальным температурам - работает даже при –50 C
• Экологическая безопасность - материалы не выделяют опасных веществ при возгорании
• Болтовые соединители обеспечивают прочный и надёжный контакт без сварки или опрессовки
• Устойчивость к длительному воздействию влажности - подходит для прямой закладки в грунт

Ограничения применения

• Не применяется для кабелей с металлической броней - муфта не рассчитана на механические нагрузки от бронированной оболочки
• Не подходит для кабелей с бумажной изоляцией - отличаются конструкцией и технологией подготовки концов
• Запрещён монтаж при температуре ниже –50 C - полимер становится хрупким, возможна трещинообразование
• Не предназначен для постоянного погружения в воду - хотя герметична, не является подводной муфтой
• Требуется наличие оборудования для термоусадки - горелка или фен с регулируемой температурой

Примеры использования

• Соединение кабелей питания на промышленных объектах - конвейеры, насосные станции, системы вентиляции
• Обустройство кабельных переходов в городских сетях - подземные камеры, кабельные каналы вдоль дорог
• Ремонт и модернизация старых кабельных линий с пластмассовой изоляцией
• Прокладка в районах с суровым климатом - Сибирь, Дальний Восток, Урал

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 150, 185 или 240 мм2; другие значения недопустимы
• При работе в сыром месте - протрите концы кабеля перед сборкой, чтобы избежать конденсата внутри муфты
• Не экономьте на времени прогрева - неравномерная усадка снижает герметичность
• Проверяйте целостность клеевого слоя после усадки - он должен быть сплошным, без пузырей и просветов
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах может изменить свойства полимера
• Сохраняйте инструкцию от производителя - она содержит точные данные по длине зачистки и моменту затяжки болтов
