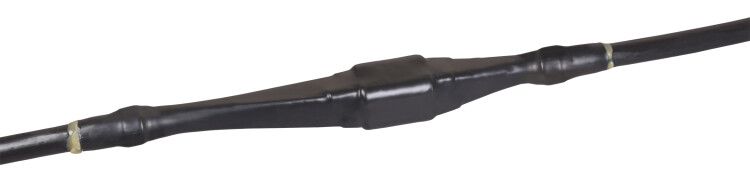

Муфта кабельная соединительная ПСТтбэ 5х150/240 с гильзами; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBS1-VN5-150240SZ

Муфта кабельная соединительная ПСттбэ 5х150/240 с гильзами ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией в и других защищённых средах. Благодаря термоусаживаемой конструкции и комплекту заземления, эта муфта обеспечивает герметичность, механическую прочность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта кабельная соединительная ПСттбэ 5х150/240 используется для соединения пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, имеющих сечение жил от 150 до 240 мм2. Подходит для работы в условиях повышенной влажности, подземной прокладки в каналах, трубах и грунте. Применяется в сетях до 1 кВ постоянного и переменного тока. Совместима с кабелями типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой пушки
• Экранирование: концентрическое металлическое
• Тип наконечников: винтовые / болтовые гильзы
• Материал корпуса: полимер термоусаживаемый, безгалогенный
• Цвет: черный
• Срок службы: 30 лет
• Защита IP: не указана, но обеспечивается герметизация после усадки

Совместимость и монтаж

Муфта ПСттбэ 5х150/240 совместима исключительно с кабелями, имеющими пластмассовую (ПВХ/СПЭ) изоляцию и бронированные или экранированные конструкции. Для монтажа требуется:

• Подготовленный участок кабеля - удаление внешних слоёв, выравнивание жил;
• Обязательное использование болтовых гильз для соединения жил;
• Установка комплекта заземления с роликовым пружинным контактным элементом - он фиксируется на экранирующей оплетке;
• Равномерный прогрев термоусаживающегося корпуса тепловой пушкой до плотного прилегания к кабелю.

Не допускается применение муфты на кабелях с бумажной пропитанной изоляцией - даже если указано соответствие, реальная герметизация и долговечность гарантированы только для ПВХ/СПЭ.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Материалы изготовления не содержат галогенов - при возгорании не выделяют токсичных газов. Конструкция обеспечивает электроизоляционную безопасность при рабочих напряжениях до 1 кВ. Установка должна выполняться в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая степень защиты благодаря термоусадке - образуется монолитная, герметичная оболочка;
• Встроенные болтовые гильзы обеспечивают надёжный электрический контакт без сварки;
• Комплексный комплект заземления с пружинным роликовым контактом снижает риск потери заземления;
• Срок службы 30 лет - рассчитана на длительную работу в агрессивных средах;
• Чёрный цвет материала повышает устойчивость к УФ-лучам при частичном наружном использовании.

Ограничения применения

• Не применяется для кабелей с бумажной изоляцией - материал не адаптирован для её специфики;
• Запрещено использовать при температуре окружающей среды ниже –40 C во время монтажа - термоусадка будет некорректной;
• Не предназначен для открытой прокладки на воздухе без защиты от прямого солнца более чем несколько месяцев - хотя цвет устойчив, долгосрочная UV-эксплуатация требует дополнительной оболочки;
• Не рекомендовано применение в местах с высокой вероятностью механических ударов без дополнительной защиты (например, бетонной оболочки);
• Требует точного соблюдения технологии монтажа - недостаточный прогрев вызывает щели, перегрев - деформацию.

Примеры использования

• Соединение кабелей питания между распределительными пунктами в подземных кабельных трассах;
• Ремонт поврежденного участка кабеля в системе освещения промзоны;
• Добавление ответвлений в сети энергообеспечения заводских цехов с кабелями АВВГЭ;
• Монтаж в кабельных колодцах и траншеях с высоким уровнем грунтовых вод.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в заявленный диапазон (не меньше минимального и не больше максимального значения);
• Используйте только сертифицированную тепловую пушку с регулировкой температуры - равномерный прогрев важнее скорости;
• После сборки обязательно проверьте качество заземления: контакт должен легко перемещаться по экрану, но не выпадать;
• Храните муфту в сухом месте при +5...+30 C - заморозка перед монтажом требует выдержки 2 часа при комнатной температуре;
• Артикул uzm-xlbs1-vn5-150240sz - единственный вариант этой модели от IEK, другие номера не являются оригиналом.
