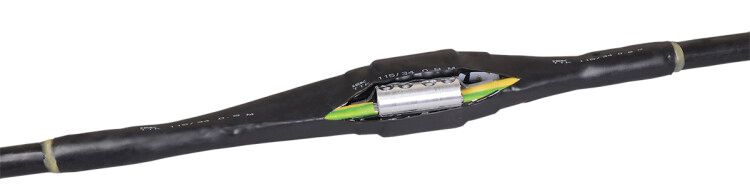

Комплект муфты соединительной ПСтт 5х150/240 с болтовыми гильзами ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN5-150240S

Муфта ПСтт 5х150/240 с/г ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения пятижильных силовых кабелей с сечением жил 150–240 мм2. Применяется в , трубах и кабельных каналах, обеспечивает герметичность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта ПСтт 5х150/240 с/г ПВХ/СПЭ изоляция 1кВ используется для соединения пятижильных силовых кабелей с пластмассовой изоляцией (ПВХ/СПЭ) без брони и экранирования. Подходит для работы в условиях повышенной влажности, под землёй, внутри каналов и труб. Напряжение до 1 кВ позволяет применять её в распределительных сетях жилых, промышленных и коммунальных объектов.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение проводника: 150–240 мм2
• Тип изделия: соединительная муфта
• Исполнение: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Материал корпуса: термоусаживаемый полимер без галогенов
• Цвет: черный
• Срок службы: 30 лет
• Работает с кабелями: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и аналогами

Совместимость и монтаж

Муфта ПСтт 5х150/240 с/г ПВХ/СПЭ изоляция 1кВ совместима исключительно с кабелями без металлической брони и внешнего экрана. Для завершения соединения требуются болтовые гильзы - они не входят в комплект и должны быть закуплены отдельно. Монтаж выполняется путём равномерного прогрева термоусадочной трубки газовой горелкой до плотного облегания кабеля. Перед усадкой необходимо зачистить жилы, установить гильзы и заполнить полости герметизирующим составом (при наличии в комплекте).

Безопасность и стандарты

Муфта ПСтт 5х150/240 с/г ПВХ/СПЭ изоляция 1кВ изготовлена в соответствии с ГОСТ 13781. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве или возгорании. Устойчивость к воздействию влаги и химически активных сред делает её безопасной для длительной эксплуатации в почве и замкнутых пространствах.

Преимущества

• Высокая степень защиты IP67 после усадки - предотвращает попадание воды и пыли
• Удобство монтажа: одна операция - прогрев - даёт прочную, герметичную изоляцию
• Долговечность: срок службы 30 лет без потери механических и электроизоляционных свойств
• Не содержит галогенов - экологично и безопасно при аварийном нагреве
• Чёрный цвет маскирует следы старения и загрязнений при наружной прокладке

Ограничения применения

• Не кабели с броней, медным или стальным экраном - требуется другая муфта
• Запрещено использовать в местах с частыми механическими нагрузками без дополнительной защиты (например, в проездах без бетонных кожухов)
• Требует точного соблюдения температурного режима при монтаже - недогрев или перегрев нарушают целостность изоляции
• Не предназначен для прямой прокладки на поверхности - только в каналах, трубах или грунте

Примеры использования

• Соединение кабелей ВВГ-1 между распределительными щитами в подвале многоквартирного дома
• Обход повреждённого участка кабеля АВВГз-1 в кабельном колодце
• Подключение питания к насосной станции через underground-трассу
• Ремонт линии освещения в промзоне с использованием кабелей ПвВГ-1

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2) - использование вне этого диапазона нарушает герметичность
• Используйте только болтовые гильзы подходящего размера; винтовые не рекомендованы для таких больших сечений
• При работе в сыром грунте дополнительно используйте водоотводящую ленту перед установкой муфты
• Проверяйте равномерность усадки: все слои должны плотно прилегать без пузырей и складок
• Храните муфту в сухом месте, избегая прямого UV-излучения - даже в упаковке она чувствительна к свету
