Комплект паяного заземления КЗП, 8 мм, 10 кВ КВТ 69463

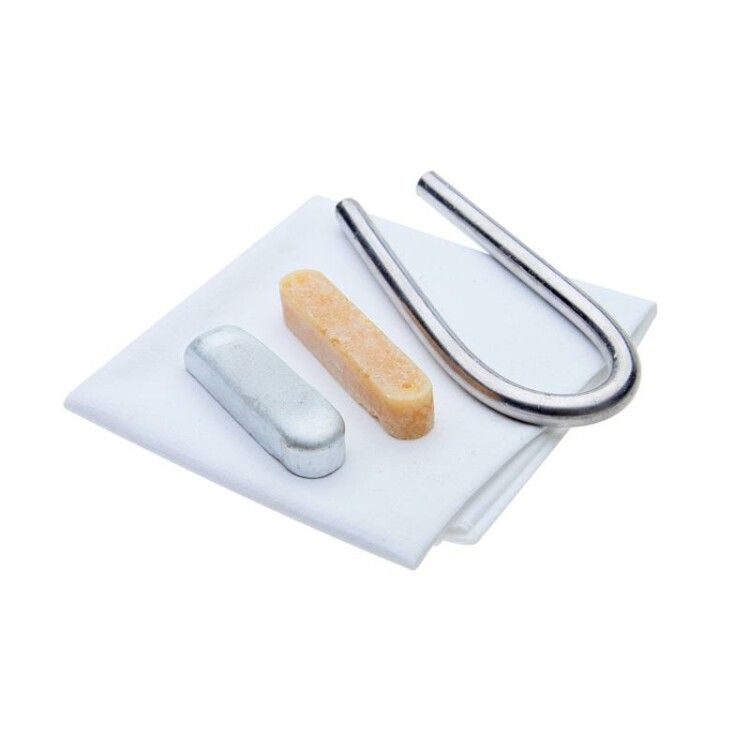

Комплект паяного заземления КЗП КВТ (арт. 69463) - готовый набор для надёжного соединения заземляющего провода с оболочкой кабеля методом пайки, применяемый при установке термоусаживаемых муфт на кабели до 10 кВ.

Назначение и область применения

Комплект паяного заземления КЗП КВТ предназначен исключительно для создания паяного соединения между заземляющим проводом и металлической оболочкой кабеля - бронелентой, свинцовой или алюминиевой. Применяется при монтаже термоусаживаемых муфт, где требуется полноценная паянная система заземления, а не механическое крепление. Подходит для работ на кабелях напряжением до 10 кВ.

Технические характеристики

• Диаметр припоя ПОС-30: 8 мм
• Состав припоя ПОС-30: 50% олова, 50% свинца
• Содержание флюса в припое ПОС-30: 30%
• Масса припоя ПОС-30: 100 г
• Масса тугоплавкого припоя «А»: 70 г
• Масса паяльного жира: 9 г
• Цвет: черный (оболочка и элементы комплекта)
• Номинальное напряжение: 10 кВ
• Тип изделия: комплект

Совместимость и монтаж

Комплект паяного заземления КЗП КВТ совместим с кабелями, имеющими:

• бронированные оболочки (для пайки - припой ПОС-30)
• свинцовые оболочки (припой ПОС-30)
• алюминиевые оболочки (только припой «А»)

Пайка выполняется с помощью обычного паяльника мощностью 60–100 Вт. Перед пайкой поверхность зачищается, затем наносится паяльный жир. Для алюминиевых оболочек обязательно использовать припой «А» - он обеспечивает прочное соединение с оксидированной поверхностью. Припой ПОС-30 содержит флюс внутри, что снижает необходимость в дополнительном флюсе при работе с медью, сталью и свинцом.

Безопасность и стандарты

Комплект соответствует требованиям к паяному заземлению, предъявляемым при монтаже высоковольтных кабельных муфт. Работы следует выполнять в соответствии с ПУЭ и инструкциями производителя муфт. Учитывайте наличие свинца в припое - соблюдайте правила работы с токсичными материалами: избегайте вдыхания паров, используйте вытяжку, мойте руки после работы.

Преимущества

• Готовый набор - всё необходимое в одном компактном решении
• Флюс уже встроен в припой ПОС-30, упрощает процесс пайки
• Раздельные припои позволяют работать с разными типами оболочек без замены оборудования
• Обеспечивает низкое переходное сопротивление заземляющего контура
• Подтверждает соответствие требованиям к “полностью паянной” системе заземления

Ограничения применения

• Не применяется для пайки к медным экранам - требуются другие припои
• Не подходит для пайки в условиях открытого пламени или без доступа к электрооборудованию (требуется паяльник)
• Припой «А» нельзя использовать для свинцовых или броневых оболочек - он не обеспечит достаточной адгезии
• Не рекомендован для эксплуатации при температуре выше +100 C длительное время - возможна деформация шва
• Не предназначена для ремонта поврежденных оболочек - только для монтажа заземляющих проводов

Примеры использования

• Монтаж термоусаживаемой муфты на кабеле 10 кВ с алюминиевой оболочкой - использование припоя «А»
• Заземление кабельной муфты на распределительном пункте с бронированным кабелем - применение припоя ПОС-30
• Строительство кабельной трассы в промышленной зоне, где требуется надёжное и долговечное заземление

Практические советы

• Перед пайкой зачистите поверхность оболочки наждаком или щёткой - оксиды препятствуют хорошему контакту
• Для алюминиевых оболочек нагревайте участок равномерно - припой «А» требует более высокой температуры
• Не перегревайте место пайки - это может повредить изоляцию кабеля или термоусаживаемую муфту
• Используйте салфетку для удаления избытка флюса и остатков припоя сразу после остывания
• Проверьте качество шва: он должен быть однородным, без пор и трещин; при необходимости - повторите пайку
• Храните комплект в сухом месте - влага снижает эффективность флюса
