Комплект заземления КМПБ №5 10 кВ 35...120 мм² КВТ 66774

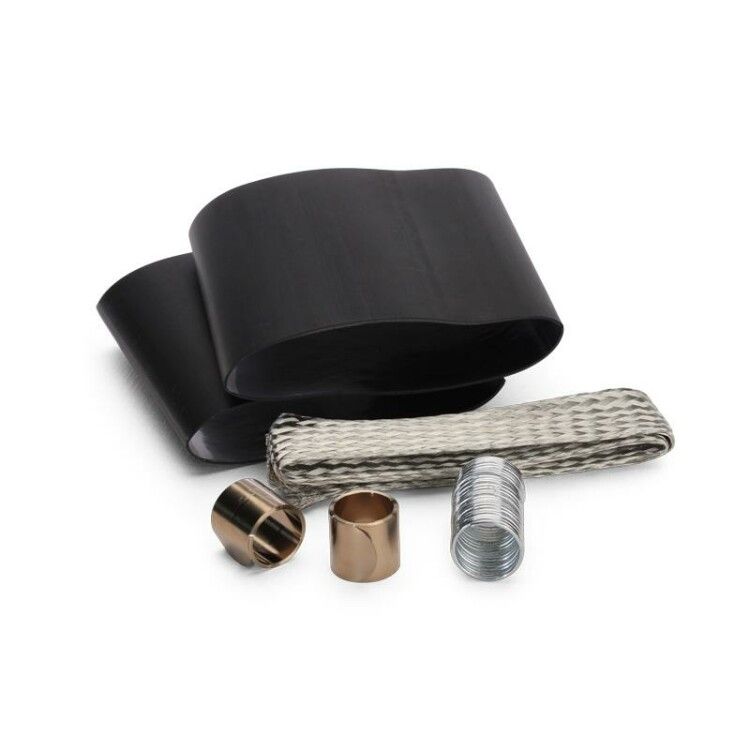

Комплект заземления КМПБ-5 КВТ предназначен для надёжного заземления бронированных силовых кабелей через муфты. Этот комплект обеспечивает механическую фиксацию и электрический контакт между броней кабеля и заземляющим проводником, что важно для безопасности электроустановок. Комплект КМПБ-5 КВТ совместим с популярными муфтами производства КВТ и применяется в сетях до 10 кВ.

Назначение и область применения

Комплект заземления КМПБ-5 КВТ используется для создания надёжного заземляющего контура в местах установки тепловых и холодных муфт на кабелях с металлической броней. Он позволяет безопасно отвести токи замыкания и помехи от брони кабеля к системе заземления объекта. Применяется в распределительных устройствах, кабельных трассах, подстанциях, промышленных объектах и энергообъектах с высокой степенью ответственности.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Сечение жилы заземляющего провода: 120 мм2
• Тип изделия: комплект
• Основной материал: изолирующие элементы (не проводящий)
• Цвет: черный
• Способ монтажа: без специального инструмента

Совместимость и монтаж

Комплект КМПБ-5 КВТ рассчитан на использование со стандартными муфтами компании КВТ. Подходит для кабелей следующих типов: АСКл, АПвКШв, АПвКШп, АПвКВ, АПвКПг, а также их аналоги с алюминиевой броней (соответственно, СКл, ПвКШв и т.д.).

Установка выполняется в несколько этапов:

• Закрепление двух пружин постоянного давления вокруг брони кабеля - обеспечивают плотный электрический контакт;
• Обмотка бандажной проволокой для усиления механической фиксации;
• Надевание термоусаживаемой манжеты поверх пружин и проволоки - создаёт герметичную и изоляционную оболочку;
• Подключение заземляющего провода к выводному контакту - он уже предустановлен в составе комплекта.

Не требуется применение газовой горелки, плоскогубцев или других инструментов - всё можно смонтировать руками.

Преимущества

• Готовый набор всех необходимых элементов - исключает риск сборки некорректного решения;
• Высокая надёжность контакта благодаря пружинам постоянного давления - не ослабевает со временем;
• Автоматическая герметизация за счёт термоусаживаемой манжеты - защищает от влаги и коррозии;
• Экономия времени на монтаже - не нужна подготовка инструмента или доработка деталей;
• Стандартная совместимость с продукцией КВТ - снижает вероятность ошибок при использовании.

Ограничения применения

• Не кабели без брони - предназначён только для моделей с проволочной броней;
• Работает только с муфтами КВТ, соответствующими стандартной комплектации - не гарантируется совместимость с другими производителями;
• Не рекомендован для эксплуатации вне температурного режима, указанного для используемых муфт;
• Термоусаживаемые элементы требуют нагрева - необходимо наличие источника тепла (например, газового баллона или термопушки);
• Сечение 120 мм2 определяет максимальный допустимый ток замыкания - не следует использовать для кабелей большего сечения без проверки проектных норм.

Примеры использования

• Заземление брони кабеля АПвКШв при установке холодной муфты на участке кабельной линии 10 кВ в подземном колодце;
• Монтаж заземляющего узла в тепловой муфте на кабеле СКл в цехе металлургического предприятия;
• Формирование системы защиты от перенапряжений в распределительном пункте с кабельным вводом типа АПвКПг.

Практические советы

• Перед монтажом обязательно удалите оксидную плёнку с брони - она снижает качество электроконтакта даже при наличии пружин;
• Проверьте соответствие типа муфты и комплекта - КМПБ-5 отличается от КМПБ-6 наличием провода и манжеты; если вы работаете с муфтой без этих элементов - выбирайте другой вариант;
• При работе в условиях повышенной влажности или открытых площадках - удостоверьтесь, что все слои термоусаживаемой манжеты полностью усажены и не имеют пузырей;
• После монтажа выполните контрольное измерение сопротивления заземления - особенно если система заземления объекта имеет высокие требования;
• Храните комплект в сухом месте - хотя материалы устойчивы к внешним воздействиям, длительное попадание воды на неразвернутый комплект может повлиять на адгезию материалов.
