Комплект заземления КМЛЭ №4 | 67005 КВТ

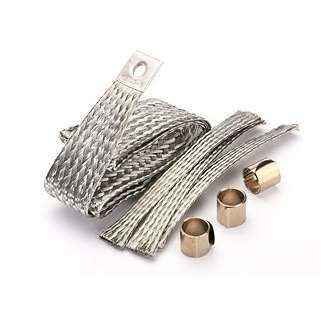

Комплект заземления КМЛЭ №4 от КВТ предназначен для надёжного заземления экранирующих слоёв кабеля при монтаже муфт на трёхжильных кабелях с изоляцией из сшитого полиэтилена и медным ленточным экраном. Артикул 67005 обеспечивает быстрый и безопасный контакт без необходимости использования дополнительного инструмента.

Назначение и область применения

Комплект заземления КМЛЭ №4 используется исключительно при установке муфт на кабельных линиях напряжением до 10 кВ. Он применяется для создания электрического контакта между медным ленточным экраном кабеля и системой заземления. Подходит для кабелей как с бронёй, так и без неё. Комплект совместим со стандартными муфтами производства «КВТ» и рассчитан на работу с 3-жильными кабелями.

Технические характеристики

• Сечение заземляющего провода: 240 мм2 - обеспечивает высокую токопроводящую способность для отвода тока замыкания;
• Номинальное напряжение: 10 кВ - соответствует классу изоляции кабелей среднего напряжения;
• Материал: изолирующие элементы из специального полимерного состава - устойчив к механическим нагрузкам и воздействию окружающей среды;
• Цвет: чёрный - оптимизирован для маскировки в условиях подземной и внутрикабельной установки;
• Количество элементов: 3–6 проводов для заземления экранов жил + 1 общий провод + 3–6 пружин постоянного давления - зависит от типа муфты.

Совместимость и монтаж

Комплект заземления КМЛЭ №4 разработан специально для использования с муфтами «КВТ». Монтаж выполняется вручную - никаких инструментов не требуется. Пружины постоянного давления обеспечивают надёжный контакт с медным экраном кабеля за счёт упругого усилия. Провода фиксируются в точках, где экран кабеля был вскрыт при подготовке к монтажу муфты. Общий провод соединяет все три экрана жил с контуром заземления.

Безопасность и стандарты

Комплект соответствует требованиям к безопасности при работе с кабельными линиями 10 кВ. Все материалы проходят проверку на электрическую прочность и термическую стойкость. Использование комплекта снижает риск возникновения потенциально опасных напряжений на экране кабеля при аварийных режимах.

Преимущества

• Не требует сварки, пайки или специальных инструментов - экономит время на монтаже;
• Высокая надёжность контакта благодаря пружинам постоянного давления - не ослабевает со временем;
• Универсальность - один комплект подходит для различных типоразмеров муфт;
• Стандартная совместимость с продукцией «КВТ» - минимизирует риски несоответствия при сборке.

Ограничения применения

• Не предназначается для использования с кабелями других типов (например, с бумажной изоляцией или алюминиевым экраном);
• Не следует применять вне системы заземления - без подключения к заземляющему контуру комплект не выполняет своей функции;
• Работает только с кабелями 10 кВ; использование на более высоких напряжениях запрещено;
• Не рекомендуется использовать в качестве основного заземляющего проводника - только для заземления экрана кабеля.

Примеры использования

Комплект заземления КМЛЭ №4 применяется при ремонте и модернизации кабельных линий в энергообъектах: подстанциях, распределительных пунктах, кабельных коллекторах. Часто встречается при установке ответвительных и соединительных муфт на участках городских сетей, в промышленных цехах, на объектах ЖКХ и транспорта.

Практические советы

• Перед монтажом убедитесь, что экран кабеля полностью очищен от оксидов и загрязнений - это гарантирует лучший контакт с пружинами;
• Проверьте соответствие номера комплекта (№4) типу используемой муфты - не все муфты подходят под этот набор;
• Общий заземляющий провод должен быть приведён к заземляющему устройству с минимальной длиной и без изгибов под острым углом;
• При использовании с бронированным кабелем убедитесь, что броня также правильно заземлена отдельно - КМЛЭ №4 не заменяет заземление брони.
