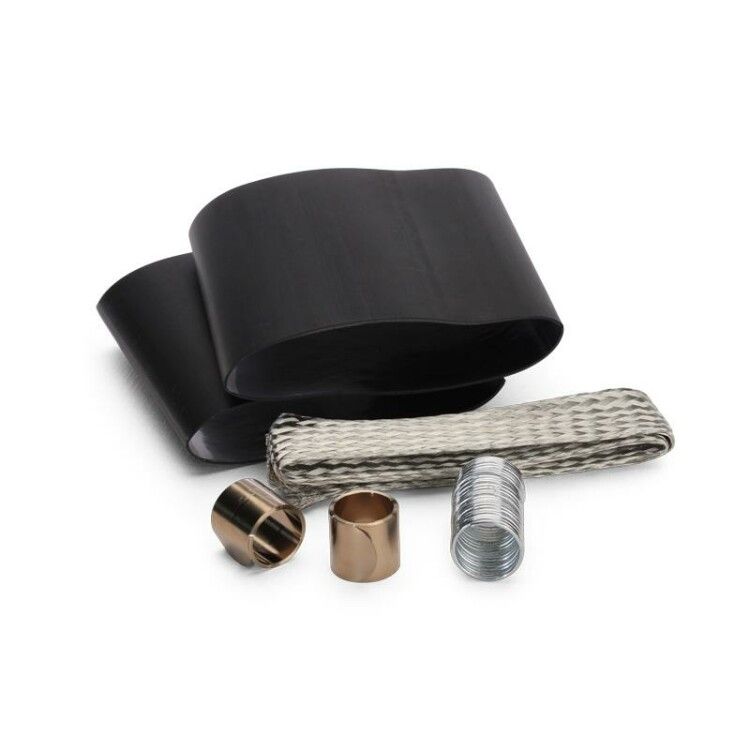

Комплект заземления КМПБ №4 10 кВ, 70...240 мм² КВТ 66773

Комплект заземления КМПБ-4 КВТ предназначен для создания надежного заземляющего контура в муфтах кабельных соединений с броней из стали или алюминия. Этот комплект обеспечивает безопасную передачу тока замыкания на землю без необходимости использования специального инструмента, что делает его удобным решением для монтажников и энергообъектов, где важна скорость и надежность.

Назначение и область применения

Комплект заземления КМПБ-4 КВТ используется исключительно для монтажа заземляющих узлов внутри муфт кабельных соединений. Он применяется на кабелях с металлической броней - стальной или алюминиевой проволокой - чтобы гарантировать электрический контакт между броней и системой заземления. Подходит для работ на распределительных сетях до 10 кВ, особенно там, где требуется быстрый и прочный заземляющий переход без сварки или болтовых соединений.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в высоковольтных сетях;
• Сечение жилы: 240 мм2 - совместим с кабелями крупного сечения, часто используемыми в распределительных устройствах;
• Материал: изолирующие элементы - обеспечивают электроизоляцию и механическую защиту;
• Цвет: черный - соответствует стандартному исполнению для внешней видимости и устойчивости к УФ-лучам;
• Тип изделия: комплект - содержит все необходимые детали для сборки одного заземляющего узла;
• Способ монтажа: без инструментов - фиксация осуществляется за счет пружин и бандажа.

Совместимость и монтаж

Комплект КМПБ-4 КВТ совместим со всеми стандартными муфтами производства «КВТ». Монтируется внутрь корпуса муфты после установки кабеля. Для работы достаточно рук - никаких плоскогубцев, гаечных ключей или тепловых пушек не требуется. Принцип монтажа:

• Устанавливаются две пружины постоянного давления - они плотно прижимают броню к контакту;
• Обматывается бандажной проволокой (1500 мм) для усиленного механического закрепления;
• Заземление выполняется через саму броню - она становится частью цепи заземления.

Не путать с модификациями КМПБ-5 и КМПБ-6 - в них дополнительно предусмотрены провод заземления и термоусаживаемая манжета; КМПБ-4 работает только с броней кабеля как токопроводящим элементом.

Преимущества

• Отсутствие необходимости в инструменте - снижает время монтажа и риск ошибок;
• Высокая надежность контакта благодаря пружинам постоянного давления - контакт сохраняется даже при температурных колебаниях;
• Стандартная совместимость с продукцией «КВТ» - гарантирует правильную сборку без доработок;
• Защита от коррозии - материалы устойчивы к воздействию окружающей среды в муфте.

Ограничения применения

• Подходит только для кабелей с проволочной броней - не для кабелей с медной оплеткой, ленточной броней или без защиты;
• Рассчитан исключительно на использование внутри муфт - нельзя применять как самостоятельный заземляющий вывод вне соединения;
• Не предназначен для кабелей выше 10 кВ - превышение напряжения недопустимо;
• Не имеет собственного заземляющего провода - в отличие от КМПБ-5/6, он зависит от целостности брони кабеля.

Примеры использования

• Заземление муфты на кабеле АПвКШв на подземном участке ЛЭП 10 кВ;
• Сборка ответвительной муфты на кабеле СКл в распределительном пункте;
• Ремонтные работы на трассе с кабелем АПвКПг - когда нужен быстрый доступ к заземлению без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте, что броня кабеля не повреждена - сломанные проволочки снижают эффективность заземления;
• Убедитесь, что вы используете именно КМПБ-4, а не более новые версии - в КМПБ-5/6 есть лишние элементы, которые здесь не нужны;
• Плотно затяните бандажную проволоку - недостаточно усилия может вызвать плохой контакт и перегрев при аварийных режимах;
• Не применяйте этот комплект в условиях повышенной влаги вне герметичной муфты - хотя он влагостойкий, открытый монтаж не предусмотрен.
