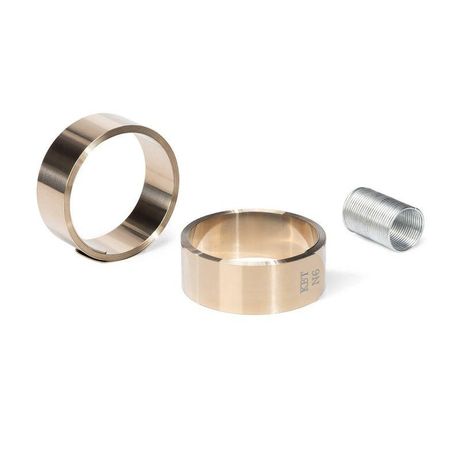

Комплект заземления КМПБ-8 0.6 kV КВТ 92172

Комплект заземления КМПБ-8 предназначен для создания надёжного электрического контакта между бронёй кабеля и системой заземления в муфтовых соединениях. Этот компонент серийно применяется в работах с кабелями от производителя КВТ, обеспечивает безопасную работу сетей без необходимости использования специального инструмента.

Назначение и область применения

Комплект заземления КМПБ-8 используется для заземления бронированных силовых кабелей при установке муфт. Он позволяет передать токи замыкания и помехи напрямую на контур заземления, предотвращая опасные потенциалы на металлических элементах. Применяется исключительно в местах соединений кабельных линий, где есть необходимость в механическом и электрическом контакте с бронёй.

Технические характеристики

• Количество пружин постоянного давления: 2 шт. - обеспечивают плотный контакт с бронёй без затяжки болтами
• Бандажная проволока: 1500 мм - фиксирует комплект на корпусе муфты
• Не содержит термоусаживаемые манжеты и провод заземления - отличается от модификаций КМПБ-5 и КМПБ-6
• Работает с бронёй из стали или алюминиевых проволок
• Поддерживает совместимость с муфтами стандарта КВТ

Совместимость и монтаж

Комплект заземления КМПБ-8 рассчитан на использование только с муфтами производства КВТ, имеющими стандартную внутреннюю геометрию. Монтаж выполняется вручную: пружины устанавливаются на броню, затем весь комплект фиксируется бандажной проволокой вокруг корпуса муфты. Нет нужды в паяльниках, клещах или тепловых пушках - всё делается без инструментов.

Преимущества

• Устраняет риск возникновения паразитных напряжений на броне за счёт гарантированного электрического контакта
• Исключает сложные операции - никаких сварочных работ или точечного крепления
• Стабильная работа при температурных колебаниях благодаря пружинному механизму
• Экономит время на этапе сборки муфты

Ограничения применения

• Не для кабелей без брони - не создаёт контакт с экраном или жилами
• Не работает с муфтами других производителей - не гарантируется герметичность или соответствие посадочным размерам
• Не предназначена для внешней установки вне муфты - только внутри корпуса соединения
• Не заменяет основной заземляющий провод - требуется отдельное подключение к контуру заземления

Примеры использования

• Заземление брони кабеля АПвКШв при установке ответвительной муфты на распределительном пункте
• Обеспечение безопасности при ремонте трассы с кабелем СКл в подземной канализации
• Фиксация заземляющего контакта в муфте на участке кабельной линии 6–10 кВ

Практические советы

• Перед установкой проверьте, что броня кабеля не повреждена - деформированная поверхность снижает эффективность контакта
• Убедитесь, что вы используете именно КМПБ-8, а не КМПБ-5/6 - они имеют другие составы и не взаимозаменяемы
• После монтажа протестируйте сопротивление переходного контакта - допустимый показатель до 0,1 Ом
• Не перетягивайте бандажную проволоку - достаточно плотного прилегания, чтобы не повредить изоляцию муфты
