Комплект заземления КМПБ-7, 0.6 V КВТ 92171

Комплект заземления КМПБ-7 от компании КВТ предназначен для надёжного заземления бронированных кабелей через муфты с бронёй из стали или алюминия. Этот комплект обеспечивает электрический контакт между броней кабеля и системой заземления без необходимости использования специального инструмента.

Назначение и область применения

Комплект заземления КМПБ-7 используется для создания электрического контакта между металлической бронёй кабеля и контуром заземления в местах установки муфт. Применяется при монтаже соединений и ответвлений силовых кабелей с бронёй - например, на участках трасс, где требуется защита от перенапряжений, помех и поражения током.

Технические характеристики

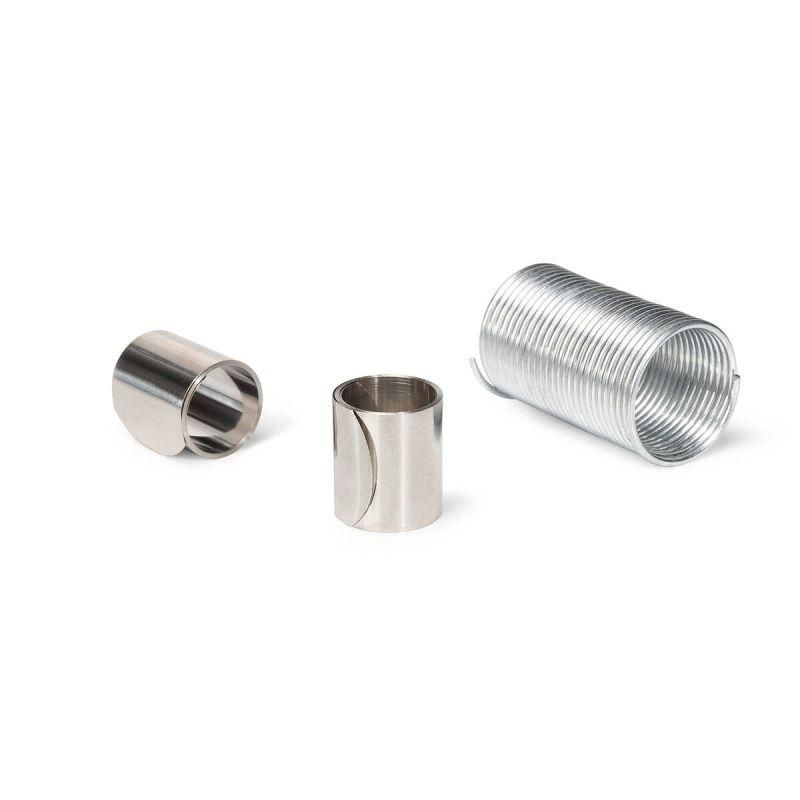

• Количество пружин постоянного давления: 2 шт. - обеспечивают надёжный механический и электрический контакт с бронёй без сварки или опрессовки
• Бандажная проволока: 1500 мм - фиксирует пружины и распределяет нагрузку по окружности брони
• Не содержит термоусаживаемую манжету и заземляющий провод - отличается от моделей КМПБ-5 и КМПБ-6
• Работает с кабелями типа: АСКл, АПвКШв, АПвКШп, АПвКВ, АПвКПг, а также их аналогами с алюминиевой или стальной бронёй

Совместимость и монтаж

Комплект заземления КМПБ-7 совместим со стандартными муфтами производства КВТ. Монтаж выполняется вручную без инструментов:

1. Очистить броню кабеля от изоляции и коррозии
2. Установить две пружины вокруг брони так, чтобы они плотно прилегали
3. Закрепить пружины бандажной проволокой, равномерно обмотав её по всей длине
4. Подключить заземляющий провод от пружин к заземляющему контуру (провод не входит в состав - необходимо приобрести отдельно)

Внимание: КМПБ-7 не включает заземляющий провод - он должен быть выбран и установлен пользователем в соответствии с требованиями проекта.

Преимущества

• Нет необходимости в сварке, паянии или использовании гидравлических клещей
• Высокая надёжность контакта благодаря пружинному механизму
• Стандартная совместимость с муфтами КВТ - снижает риск ошибок при сборке
• Легко заменяемый и ремонтопригодный элемент

Ограничения применения

• Не применяется для кабелей без брони или с пластиковой/полиэтиленовой оболочкой без металлического экрана
• Не подходит для кабелей с медной бронёй - пружины рассчитаны на сталь и алюминий
• Не содержит заземляющего провода - его отсутствие требует дополнительного планирования
• Не рекомендован для применений вне помещений без защиты от механических повреждений - бандаж и пружины могут быть повреждены при открытой эксплуатации

Примеры использования

• Заземление брони кабеля АПвКШв в распределительной камере на подстанции
• Обеспечение безопасности при монтаже ответвления кабеля АСКл в городской кабельной сети
• Использование в промышленных цехах с высокими требованиями к защите от импульсных перенапряжений

Практические советы

• Перед монтажом обязательно удалите оксидную плёнку с брони - особенно важно для алюминиевых кабелей
• Выбирайте заземляющий провод сечением не менее 16 мм2 для сетей до 1 кВ, согласно ПУЭ
• Проверьте соответствие диаметра брони - КМПБ-7 рассчитан на стандартные размеры, используемые в муфтах КВТ
• Если нужна герметизация - комбинируйте КМПБ-7 с термоусаживающими элементами, которые входят в другие комплекты (например, КМПБ-6)
