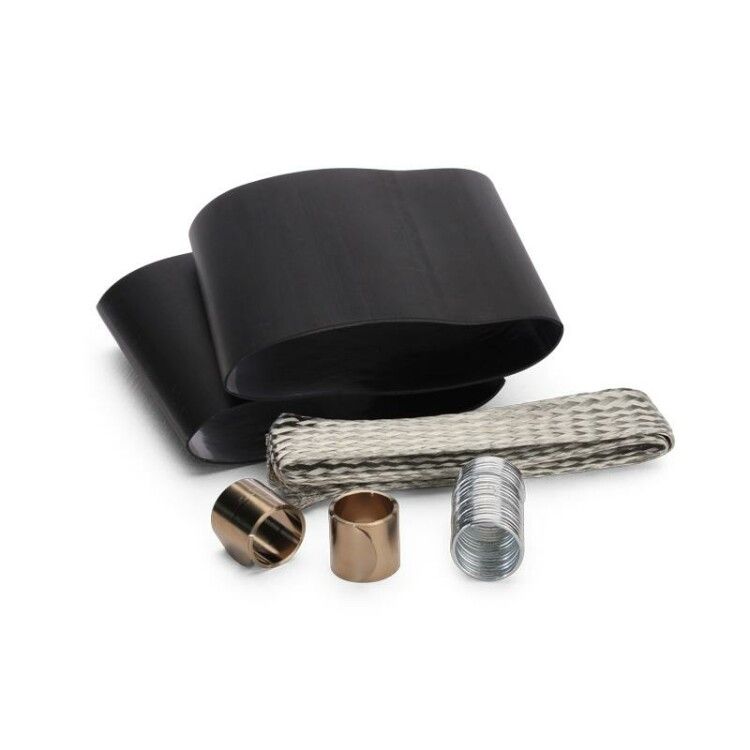

Комплект заземления КМПБ-3 10 кВ для кабелей с броней КВТ 66772

Комплект заземления КМПБ-3 КВТ предназначен для надёжного заземления бронированных кабелей в местах установки муфт. Этот компонент обеспечивает безопасную передачу тока замыкания на землю, сохраняя целостность изоляции и защищая оборудование и персонал. Комплект заземления КМПБ-3 КВТ совместим с популярными муфтами производства КВТ и не требует специального инструмента при монтаже.

Назначение и область применения

Комплект заземления КМПБ-3 КВТ используется для создания электрического контакта между броней кабеля и системой заземления в месте установки соединительной или ответвительной муфты. Применяется исключительно на кабелях с металлической броней из стали или алюминиевых проволок. Подходит для прокладки в кабельных каналах, колодцах, траншеях и других условиях, где требуется надёжное заземление силового кабеля.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до этого уровня;
• Сечение жилы: 500 мм2 - соответствует максимальному сечению медных или алюминиевых жил кабелей, для которых предназначен;
• Материал: изолирующие материалы - обеспечивают электроизоляцию и механическую прочность;
• Цвет: чёрный - стандартизирован для визуальной идентификации в составе муфтовых сборок;
• Тип изделия: комплект - содержит готовый набор элементов для монтажа без необходимости докупать детали.

Совместимость и монтаж

Комплект заземления КМПБ-3 КВТ совместим со всеми стандартными муфтами компании КВТ, включая модели для кабелей типа (А)СКл, (А)ПвКШв, (А)ПвКШп, (А)ПвКВ, (А)ПвКПг. Монтаж выполняется без инструментов:

• Две пружины постоянного давления плотно прижимают броню к контактным поверхностям;
• Бандажная проволока (1500 мм) фиксирует комплект на корпусе муфты;
• Установка осуществляется вручную - достаточно раскрыть пружины, поместить их вокруг брони, закрутить бандаж.

Обратите внимание: в комплекте КМПБ-3 отсутствуют термоусаживаемая манжета и провод заземления - они есть только в моделях КМПБ-5 и КМПБ-6.

Преимущества

• Не требует сварки, пайки или специального оборудования - снижает время монтажа и сложность работы;
• Готовый набор - исключает риск ошибки при подборе компонентов;
• Стабильный контакт благодаря пружинам - не ослабевает со временем даже при температурных колебаниях;
• Высокая надёжность в условиях повышенной влажности и механических нагрузок.

Ограничения применения

• Не применяется на кабелях без брони - не создаёт электрический контакт с изолирующими оболочками;
• Не подходит для кабелей с броней из меди или других материалов, кроме стали и алюминия;
• Не обеспечивает заземление через внешний провод - для полноценного заземления с выводом на землю нужна модель КМПБ-5 или КМПБ-6;
• Работает только в составе муфты КВТ - несовместим с продукцией других производителей без адаптации.

Примеры использования

• Заземление брони кабеля АПвКШв при установке соединительной муфты в кабельном колодце;
• Подключение заземляющего контура к броне кабеля (А)СКл в подземной трассе;
• Монтаж в распределительных пунктах, где используются кабели с проволочной бронью и стандартные муфты КВТ.

Практические советы

• Перед монтажом проверьте, что броня кабеля очищена от оксидов и грязи - это повышает качество контакта;
• Убедитесь, что вы используете именно КМПБ-3, а не более сложные версии (КМПБ-5/6), если вам не нужны провод и термоусадка;
• При работе в условиях высокой влажности контролируйте герметичность самой муфты - комплект заземления КМПБ-3 КВТ не является гидроизоляционным элементом;
• Посадочный диаметр пружин рассчитан под стандартные размеры брони - не используйте комплект на кабелях с броней значительно большего или меньшего диаметра.
