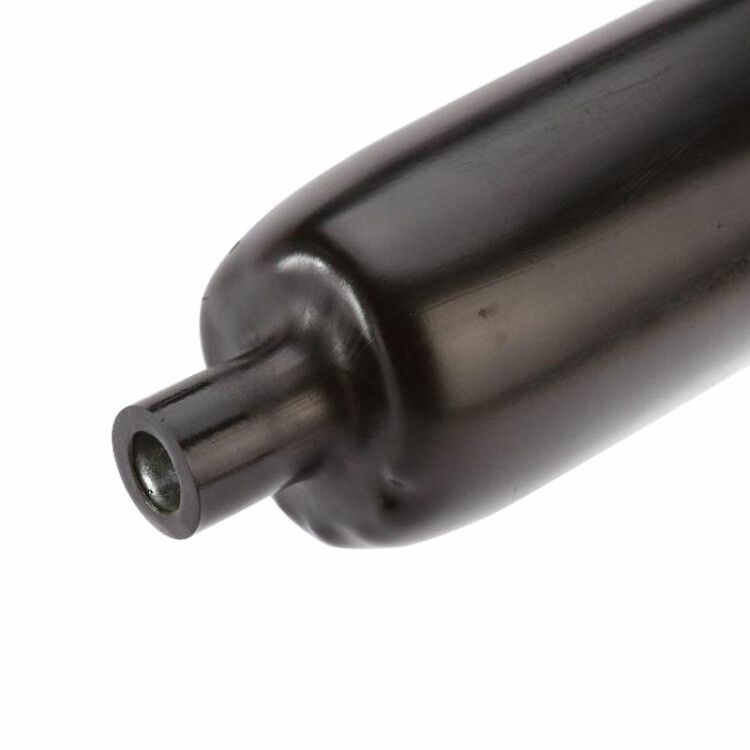

Кожух термоусадочный толстостенный ТТВ(4:1)-130/36-600 - 65768 КВТ

Кожух термоусадочный толстостенный ТТВ(4:1)-130/36-600 КВТ предназначен для герметизации, изоляции и защиты от коррозии соединений высоковольтного оборудования. Благодаря коэффициенту усадки 4:1 и толстым стенкам после усадки, этот кожух надёжно закрывает изделия с крупными перепадами диаметров — особенно актуально в электроэнергетике и нефтегазовой промышленности.

Назначение и область применения

Кожух термоусадочный толстостенный ТТВ(4:1)-130/36-600 КВТ используется для изоляции и герметизации кабельных соединений, ответвлений, муфт и других элементов, работающих под напряжением до 35 кВ. Применяется в условиях повышенной влажности, агрессивной среды и внешних механических нагрузок. Подходит для установки на подземных кабельных трассах, в распределительных устройствах, на опорах ЛЭП, в нефтегазовых объектах и промышленных цехах.

Технические характеристики

• Тип: термоусаживаемый кожух
• Коэффициент усадки: 4:1 — при нагреве диаметр снижается с 130 мм до 36 мм
• Диаметр до усадки: 130 мм
• Диаметр после усадки: 36 мм
• Толщина стенки после усадки: 6 мм — повышает механическую прочность и защиту от повреждений
• Материал: полиолефин (безгалогеновый) — безопасен при горении, не выделяет токсичных газов
• Клеевой слой: да, нанесён на внутреннюю поверхность на глубину 100 мм с обоих концов — обеспечивает плотное прилегание и герметичность
• Рабочая температура: от –55 °C до +110 °C — устойчив к экстремальным холодам и жаре
• Номинальное напряжение: 35 кВ — рассчитан на высоковольтные системы
• Цвет: чёрный — защищает от УФ-излучения, не выгорает на солнце
• Длина: 600 мм — согласно артикулу; возможна поставка другой длины (200–1200 мм) по запросу
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Кожух термоусадочный толстостенный ТТВ(4:1)-130/36-600 КВТ монтируется методом термоусадки с помощью тепловой пушки или газовой горелки. Перед установкой необходимо:

• Очистить поверхность кабеля и соединения от грязи, влаги и оксидов;
• Разместить кожух так, чтобы клеевые зоны (по 100 мм с каждого торца) покрывали участки перехода между разными диаметрами;
• Равномерно прогревать поверхность от центра к краям, чтобы избежать образования воздушных пузырей;
• Не допускать перегрева — материал начинает деформироваться выше 130 °C.

Подходит для кабелей с диаметром до 130 мм до усадки и после — для фиксации на трубчатых или многослойных соединениях.

Безопасность и стандарты

Материал кожуха соответствует требованиям безопасности: безгалогеновый состав исключает выделение хлора и брома при возгорании. Номинальное напряжение 35 кВ подтверждает соответствие нормам для высоковольтных систем. Произведён по техническому условию ТУ 2291-044-97284872-2011, что гарантирует контроль качества в соответствии с отечественными стандартами энергетической промышленности.

Преимущества

• Высокий коэффициент усадки 4:1 позволяет использовать один кожух для широкого спектра диаметров — экономит запасы и упрощает логистику.
• Толстые стенки (6 мм после усадки) обеспечивают усиленную защиту от ударов, давления и механических повреждений.
• Двухсторонний клеевой слой создаёт полностью герметичное соединение — предотвращает попадание влаги и коррозионных агентов.
• Устойчивость к УФ-излучению и широкий температурный диапазон позволяют применять кожух вне помещений и в суровых климатических условиях.
• Безгалогеновый материал безопасен для людей и окружающей среды при аварийном нагреве.

Ограничения применения

• Не применяется для постоянного погружения в воду — хотя герметичен, не является водоупорным корпусом для подводных систем.
• Не рекомендован для мест с частыми вибрациями без дополнительной фиксации — при длительной механической нагрузке возможна усталость материала.
• Требует обязательного использования термоисточника — нельзя монтировать без нагрева.
• Максимальная рабочая температура +110 °C — не подходит для контакта с поверхностями выше этой отметки (например, паровые трубы).

Примеры использования

• Герметизация кабельных муфт в подземных кабельных линиях 10–35 кВ.
• Защита ответвлений от ВЛ к распределительному щиту на промплощадке.
• Изоляция соединений в нефтеперекачивающих насосных станциях с высокой влажностью и риском коррозии.
• Закрытие концевых заделок силовых кабелей на опорах ЛЭП в регионах с зимними минусовыми температурами.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля до усадки не превышает 130 мм — иначе кожух не сможет охватить соединение.
• Если соединение имеет резкий переход диаметров (например, 100 мм → 40 мм), расположите кожух так, чтобы клеевые зоны точно совпадали с этими участками — это повысит герметичность.
• Для длинных соединений используйте несколько кожухов с нахлёстом 50–100 мм, а не один слишком длинный — так проще равномерно прогреть.
• Храните кожухи в сухом месте, избегая прямого солнечного света — даже с УФ-защитой долгое воздействие может снизить эластичность.
• Артикул 65768 — это единственный номер для заказа этого конкретного размера. Для других длин (200–1200 мм) обращайтесь к поставщику — они выпускаются на заказ.
