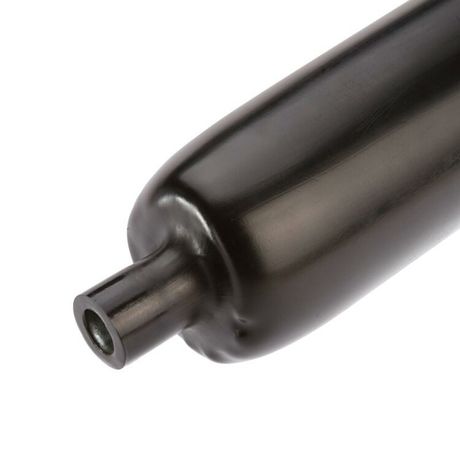

Толстостенный термоусадочный кожух с двусторонним нанесением клея ТТВ(4:1)-75/22-600, черн - 81254 КВТ

Кожух термоусадочный толстостенный ТТВ(4:1)-75/22-600 КВТ предназначен для герметичной изоляции и механической защиты соединений высоковольтного оборудования. Благодаря толстым стенкам и клеевому слою, этот кожух надёжно защищает кабельные ответвления и муфты в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Кожух термоусадочный толстостенный ТТВ(4:1)-75/22-600 КВТ используется для изоляции и герметизации высоковольтных соединений - например, на кабелях 35 кВ. Применяется в энергетике, нефтегазовой отрасли, на трансформаторных подстанциях, в распределительных устройствах и на воздушных линиях. Подходит для защиты мест перехода между кабелями разного диаметра, где важна надёжная герметизация и механическая прочность.

Технические характеристики

• Диаметр до усадки: 75 мм
• Диаметр после усадки: 22 мм
• Коэффициент усадки: 4:1 (не 3:1, как указано в одном из полей - верным является 4:1 согласно названию и описанию производителя)
• Номинальное напряжение: 35 кВ
• Толщина стенки после усадки: 6 мм
• Рабочая температура: от -55 C до +115 C (в описании указана +125 C - реальная граница эксплуатации определяется значением в характеристиках)
• Материал: полиэтилен с добавлением термоплавкого клея
• Клеевой слой: да, нанесён на внутреннюю поверхность на глубину 100 мм с обоих концов
• Состав: безгалогеновый - при горении не выделяет токсичных газов
• Цвет: чёрный
• Устойчивость к УФ-излучению: есть
• Маркировка: возможна по запросу
• Длина: 600 мм (по умолчанию; другие длины - от 200 до 1200 мм - по договорённости)

Совместимость и монтаж

Кожух термоусадочный толстостенный ТТВ(4:1)-75/22-600 КВТ совместим с кабелями, имеющими внешний диаметр до 75 мм перед усадкой. После нагрева он плотно обтягивает поверхность, снижая диаметр до 22 мм. Для монтажа требуется тепловая пушка с регулируемой температурой. Нагрев начинают с центра изделия, двигаясь к краям, чтобы равномерно активировать клей и исключить образование пузырей воздуха. Клей заполняет микротрещины и зазоры, обеспечивая герметичность даже на шероховатых поверхностях. Перед установкой необходимо удалить грязь, влагу и острые кромки с кабеля.

Безопасность и стандарты

Материал соответствует требованиям к безгалогенным изоляционным материалам, что делает его безопасным для закрытых помещений и экологически чувствительных зон. Соответствие нормам безопасности достигается за счёт устойчивости к пробоям при 35 кВ и сохранению целостности при температурных колебаниях. Герметичность подтверждается наличием клеевого слоя, обеспечивающего водонепроницаемость.

Преимущества

• Высокая толщина стенки (6 мм после усадки) повышает механическую прочность и устойчивость к ударным нагрузкам
• Коэффициент усадки 4:1 позволяет использовать один кожух для кабелей с большим разбросом диаметров
• Термоплавкий клей создаёт сплошную герметичную прослойку без необходимости дополнительной проклейки
• Чёрный цвет и УФ-стабилизация позволяют применять кожух вне помещений без потери свойств
• Безгалогеновая формула снижает риск коррозии металлических элементов рядом с соединением

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя герметична, она не рассчитана на длительное давление воды выше уровня «водонепроницаемый»
• Рабочая температура не должна превышать +115 C - при более высоких температурах возможна деформация материала
• Не рекомендуется использовать на кабелях с диаметром менее 22 мм после усадки - существует риск недостаточного контакта с поверхностью
• Требуется точный контроль температуры при монтаже - перегрев может вызвать прожиг или потерю эластичности

Примеры использования

• Герметизация трёхжильного силового кабеля 35 кВ с переходом от крупного жилы к меньшей
• Защита кабельной муфты на подземном участке ЛЭП
• Изолирование ответвлений на столбах ВЛ-35 кВ
• Закрытие соединений в бункерах, насосных станциях и других агрессивных средах

Практические советы

• Перед монтажом проверьте, что диаметр кабеля до усадки не превышает 75 мм - иначе кожух не сможет полностью охватить поверхность
• Используйте тепловую пушку с равномерным потоком воздуха, избегайте фокусировки пламени на одной точке
• Если кабель имеет острые кромки или шероховатости - предварительно обмотайте их термостойкой лентой
• Для длинных соединений (более 600 мм) можно заказать кожух термоусадочный толстостенный ТТВ(4:1)-75/22-600 КВТ удлинённой длины - до 1200 мм
• Храните в сухом месте при температуре от -20 до +30 C - избегайте прямого солнечного света
