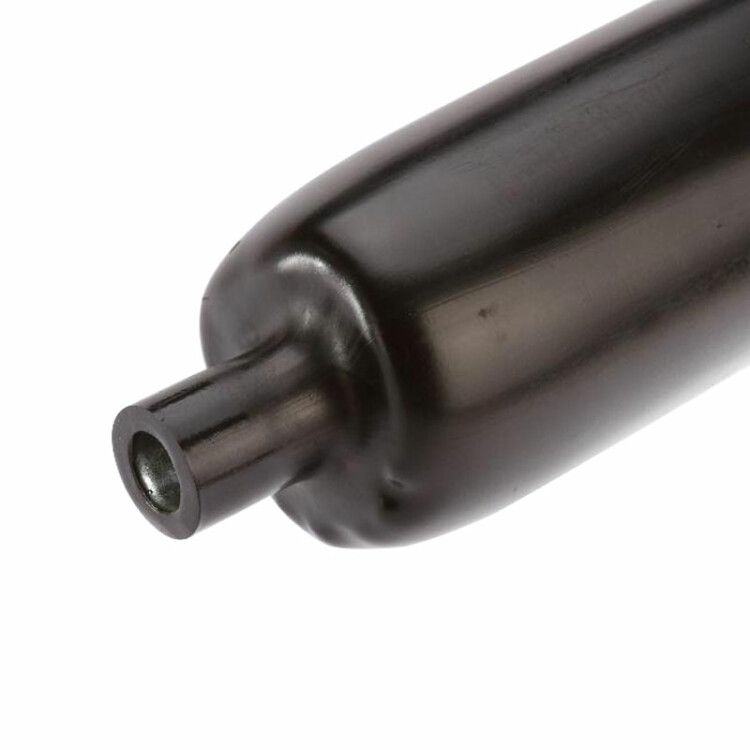

Кожух термоусадочный толстостенный ТТВ(4:1)-90/22-600 - 65764 КВТ

Кожух термоусадочный толстостенный ТТВ(4:1)-90/22-600 КВТ предназначен для герметичной изоляции и защиты соединений высоковольтного оборудования в условиях повышенной нагрузки и агрессивной среды. Благодаря толстым стенкам и клеевому слою, этот кожух надежно защищает кабельные ответвления, муфты и другие элементы в электроэнергетике, нефтегазовой промышленности и аналогичных сферах.

Назначение и область применения

Кожух термоусадочный толстостенный ТТВ(4:1)-90/22-600 КВТ используется для изоляции, герметизации и защиты от коррозии мест соединений кабелей и проводов с рабочим напряжением до 35 кВ. Подходит для установки на кабельных муфтах, переходах, ответвлениях и других участках, где требуется надежная защита от влаги, пыли, химических веществ и механических повреждений. Применяется в энергетике, на нефтегазовых объектах, в промышленных сетях, на открытых площадках и в условиях экстремальных температур.

Технические характеристики

• Коэффициент усадки: 4:1 — позволяет уменьшить диаметр с 90 мм до 22 мм, обеспечивая плотное прилегание даже к сложным формам
• Диаметр до усадки: 90 мм — подходит для крупных кабельных сборок и многожильных соединений
• Диаметр после усадки: 22 мм — гарантирует плотную фиксацию на маленьком диаметре жил
• Толщина стенки: 6 мм — усиленная конструкция для противостояния механическим нагрузкам и внешним воздействиям
• Материал: полиолефин — устойчив к старению, химическим реагентам и УФ-излучению
• Клеевой слой: да, с двух сторон на глубину 100 мм — обеспечивает полную герметичность после нагрева
• Номинальное напряжение: 35 кВ — соответствует требованиям для высоковольтных систем
• Рабочая температура: от –55 °C до +125 °C — работает в суровых климатических условиях
• Состав: без галогенов — безопасен при горении, не выделяет токсичных газов
• Цвет: черный — оптимален для наружной эксплуатации, маскирует загрязнения
• Длина: 600 мм — стандартная, возможна подгонка под заказ от 200 до 1200 мм

Совместимость и монтаж

Кожух термоусадочный толстостенный ТТВ(4:1)-90/22-600 КВТ совместим с кабелями и соединениями, имеющими диаметр до 90 мм до усадки и менее 22 мм после. Для монтажа необходимо равномерно нагреть поверхность кожуха тепловым феном до полной усадки. Клеевой слой активируется при температуре выше 80 °C и заполняет все микропоры, образуя герметичный барьер. Перед установкой рекомендуется очистить поверхность от грязи, влаги и оксидов. Не допускается использование с острыми кромками — они могут повредить стенки до усадки.

Безопасность и стандарты

Кожух термоусадочный толстостенный ТТВ(4:1)-90/22-600 КВТ изготовлен из материала без галогенов, что соответствует требованиям безопасности при возгорании. Номинальное напряжение 35 кВ подтверждает соответствие нормам для высоковольтных систем. Материал устойчив к УФ-излучению, что делает его пригодным для наружной эксплуатации без дополнительной защиты. Соответствует международным стандартам на термоусадочные изделия для электросетей.

Преимущества

• Увеличенная толщина стенки (6 мм) — повышает механическую прочность и срок службы
• Двухсторонний клеевой слой — исключает попадание влаги и пыли даже в труднодоступных зонах
• Широкий диапазон усадки (4:1) — один кожух подходит для множества типов соединений
• Стабильность при экстремальных температурах — сохраняет свойства в холодном климате и при нагреве оборудования
• Экологически безопасный состав — не содержит галогенов, не выделяет ядовитые пары при пожаре

Ограничения применения

• Не применяется для постоянного погружения в воду — хотя герметичен, не является водоходным устройством для длительного подводного использования
• Не рекомендован для установки на кабели с острыми металлическими кромками без предварительной подготовки — риск повреждения стенки до усадки
• Требует наличия теплового фена для монтажа — невозможно применить без доступа к оборудованию для нагрева
• Не предназначается для частого демонтажа — после усадки становится единым целым с конструкцией

Примеры использования

• Защита кабельных муфт в распределительных пунктах 10–35 кВ
• Изоляция ответвлений на воздушных линиях электропередачи
• Герметизация соединений в подземных кабельных коллекторах
• Закрытие входов кабелей в оборудование нефтегазовых насосных станций
• Защита кабельных проходок в промышленных цехах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабельного соединения не превышал 90 мм — иначе кожух не сможет полностью охватить его
• Нагревайте кожух равномерно, начиная с середины и двигаясь к краям — так клей распределится лучше
• Если соединение имеет значительные перепады диаметров, используйте кожух именно с коэффициентом 4:1 — он идеально подходит для таких задач
• Для наружной установки в районах с сильным солнечным светом — цвет черный уже обеспечивает УФ-защиту, дополнительные покрытия не требуются
• При необходимости удлинения — обращайтесь к поставщику: можно заказать версию длиной 200–1200 мм под ваш проект
