Кожух термоусадочный толстостенный ТТВ(4:1)-90/22-1200 - 65765 КВТ

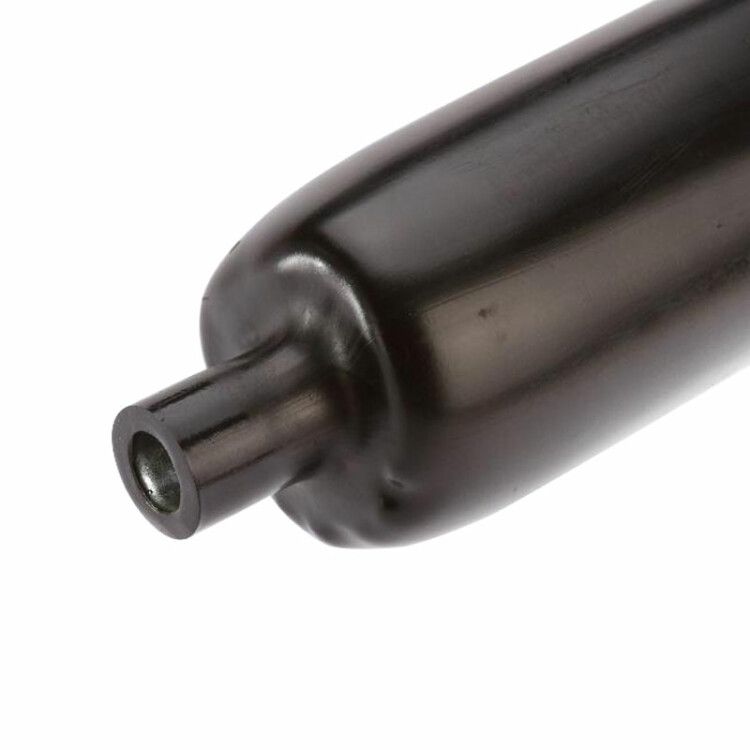

Кожух толстостенный термоусаживаемый ТТВ(4:1)-90/22-1200 КВТ предназначен для герметизации, изоляции и защиты от коррозии соединений и ответвлений в условиях высоких механических нагрузок и агрессивной среды. Бренд КВТ реализует эту модель с коэффициентом усадки 4:1, что позволяет надёжно охватывать изделия с большим перепадом диаметров.

Назначение и область применения

Кожух толстостенный термоусаживаемый ТТВ(4:1)-90/22-1200 КВТ используется для изоляции и герметизации электрических соединений, кабельных муфт, переходов и точек ответвления. Применяется в электроэнергетике, нефтегазовой промышленности, на объектах с повышенными требованиями к защите от влаги, химических веществ и коррозии. Подходит для внешней установки благодаря устойчивости к УФ-излучению.

Технические характеристики

• Тип: термоусаживаемый кожух
• Коэффициент усадки: 4:1 — при нагреве диаметр снижается с 90 мм до 22 мм
• Диаметр до усадки: 90 мм
• Диаметр после усадки: 22 мм
• Толщина стенки после усадки: 6 мм — повышает механическую прочность
• Материал: полиолефин (на основе полиэтилена) — безгалогеновый состав
• Рабочая температура: от –55 °C до +110 °C
• Номинальное напряжение: 1000 В
• Клеевой слой: да, нанесён внутри на глубину 100 мм с обоих концов
• Цвет: чёрный
• Длина: 1200 мм (по умолчанию; возможна другая длина от 200 до 1200 мм по запросу)
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Кожух толстостенный термоусаживаемый ТТВ(4:1)-90/22-1200 КВТ монтируется методом термоусадки с использованием тепловой пушки или горелки. Перед монтажом необходимо:

• Подготовить поверхность: удалить грязь, влагу, острые кромки;
• Разместить кожух так, чтобы клеевой слой покрывал зону соединения;
• Равномерно прогревать поверхность от центра к краям, чтобы избежать образования воздушных пузырей;
• Не допускать перегрева — материал начинает деформироваться выше 130 °C.

Герметизация достигается за счёт расплавления клеевого слоя, который заполняет микропоры и образует водонепроницаемый барьер. После усадки кожух плотно облегает основание, даже при значительном перепаде диаметров.

Безопасность и стандарты

Материал соответствует нормам безопасности для электротехнических устройств: безгалогеновый состав исключает выделение токсичных газов при возгорании. Номинальное напряжение 1000 В гарантирует безопасную работу в сетях до этого уровня. Соответствие ТУ 2291-044-97284872-2011 подтверждает соответствие требованиям к изоляционным материалам в России.

Преимущества

• Высокая толщина стенки (6 мм после усадки) — усиливает защиту от ударов, давления и истирания
• Клеевой слой с двух сторон — обеспечивает полную герметичность даже на шероховатых поверхностях
• Широкий диапазон усадки (4:1) — один кожух подходит для множества комбинаций диаметров
• Устойчивость к УФ-излучению — можно использовать вне помещений без дополнительного экранирования
• Работоспособность при экстремальных температурах — от –55 °C до +110 °C

Ограничения применения

• Не предназначен для постоянного погружения в воду — хотя герметичен, не является водоупорным корпусом для подводных систем
• Не рекомендован для применений с частыми температурными колебаниями свыше 110 °C — риск потери эластичности
• Требует специального оборудования для монтажа — нельзя закрепить без термофена или аналогичного устройства
• Не подходит для изоляции проводов с диаметром более 90 мм до усадки — требуется другой размер

Примеры использования

• Защита кабельных соединений на подстанциях и ЛЭП
• Герметизация муфт в нефтепроводах и газопроводах
• Изоляция ответвлений в промышленных станках с высокой вибрацией
• Закрытие входов кабеля в щитовые помещения с высокой влажностью
• Обработка мест прохода кабеля через металлические плиты или фланцы

Практические советы

• Выбирая длину, учитывайте, что клеевой слой действует только на первые 100 мм с каждого торца — зона соединения должна попадать именно в этот участок
• Для больших диаметров (до 90 мм) используйте кожух только после предварительной подготовки поверхности — любые выступы могут порвать материал при усадке
• При работе в холодную погоду (ниже –20 °C) предварительно согрейте кожух до комнатной температуры — это ускоряет равномерную усадку
• При необходимости удлинения — можно использовать два кожуха с нахлёстом 50–70 мм, но не перекрывайте клеевые зоны
• Артикул 65765 — единственный номер для этой модели. При замене проверьте совпадение всех параметров: особенно толщину стенки и наличие клея
