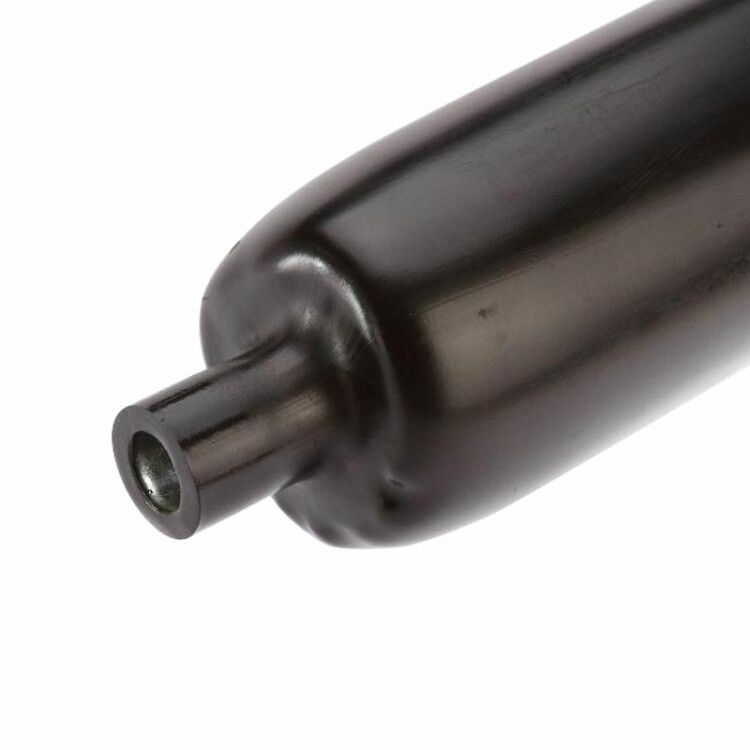

Кожух термоусадочный толстостенный ТТВ(4:1)-120/28-1200 - 65767 КВТ

Кожух толстостенный термоусаживаемый ТТВ(4:1)-120/28-1200 от бренда КВТ предназначен для герметизации, изоляции и защиты от коррозии соединений высоковольтного оборудования. Его толстые стенки и клеевой слой обеспечивают надёжную защиту даже в агрессивных условиях - от холодных регионов до промышленных объектов нефтегазовой отрасли.

Назначение и область применения

Кожух толстостенный термоусаживаемый ТТВ(4:1)-120/28-1200 используется для изоляции и герметизации кабельных соединений, ответвлений и муфт, работающих под напряжением до 35 кВ. Применяется в электроэнергетике, на нефтегазовых платформах, в шахтах, на транспорте и других местах с повышенными требованиями к защите от влаги, химических веществ и механических повреждений.

Технические характеристики

• Тип: термоусаживаемый кожух
• Коэффициент усадки: 4:1 - позволяет охватить широкий спектр диаметров
• Диаметр до усадки: 120 мм
• Диаметр после усадки: 28 мм
• Толщина стенки после усадки: 6 мм
• Материал: полиолефин (безгалогеновый, самозагасающий)
• Клеевой слой: да, нанесён на внутреннюю поверхность на глубину 100 мм с обоих концов
• Цвет: чёрный
• Рабочая температура: от –55 C до +110 C
• Номинальное напряжение: 35 кВ
• Длина: 1200 мм (по умолчанию; возможна другая длина по запросу - от 200 до 1200 мм)
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Кожух толстостенный термоусаживаемый ТТВ(4:1)-120/28-1200 монтируется методом термоусадки с использованием тепловой пушки или газовой горелки. Перед установкой необходимо нагреть равномерно, начиная с центра, чтобы избежать образования воздушных пузырей. Усадка происходит автоматически благодаря клеевому слою - он заполняет все зазоры и формирует плотное, водонепроницаемое соединение. Подходит для кабелей с диаметром после изоляции от 28 до 120 мм. Для точного совпадения проверьте внешний диаметр кабеля перед применением.

Безопасность и стандарты

Материал изготовлен без галогенов - при возгорании не выделяет токсичных газов, соответствует экологическим нормам. Номинальное напряжение 35 кВ гарантирует безопасную работу в распределительных сетях среднего класса. Соответствует техническим условиям ТУ 2291-044-97284872-2011. Устойчив к ультрафиолетовому излучению, что допускает использование на открытых участках трасс.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 6 мм после усадки
• Герметичность за счёт двустороннего клеевого слоя - исключает попадание влаги и пыли
• Широкий диапазон усадки (4:1) - один кожух подходит для нескольких типов кабелей
• Работает в экстремальных температурах - от Arctic-условий до жарких промзон
• Не требует дополнительной изоляции или герметиков

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя герметична, не является подводным решением
• Рабочая температура выше +110 C недопустима - материал начинает деформироваться
• Не рекомендуется использовать на кабелях с диаметром менее 28 мм после усадки - риск неплотного прилегания
• Требуется специальное оборудование для монтажа - обычная зажигалка или фен не обеспечат равномерного прогрева

Примеры использования

• Закрытие муфт между силовыми кабелями 10–35 кВ на подстанциях
• Защита ответвлений в нефтепроводах с высокой влажностью
• Изоляция кабельных соединений в шахтах и тоннелях
• Герметизация выходов кабелей через металлические корпуса оборудования

Практические советы

• Перед монтажом очистите поверхность кабеля от грязи, масла и влаги - это повысит адгезию клея
• При усадке двигайтесь медленно, равномерно нагревая кожух - быстрый прогрев вызывает перегрев и трещины
• Если требуется более короткая версия - укажите нужную длину при заказе (200–1200 мм); можно сэкономить на лишнем материале
• Для удобства хранения - храните в сухом месте, избегая прямого солнечного света
• Проверяйте целостность кожуха до монтажа - наличие порезов или деформаций снижает надёжность
