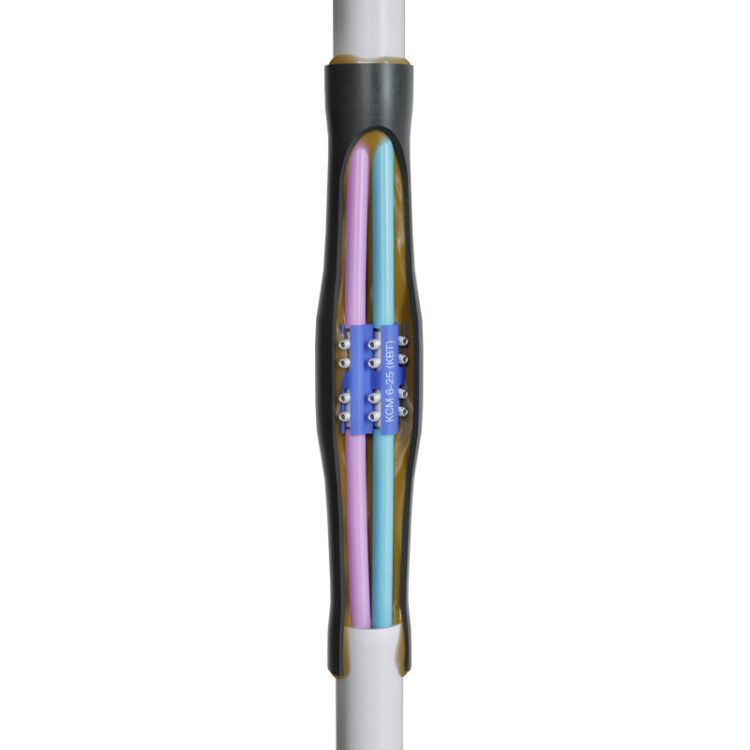

Муфта соединительная МТС (6:1)-6/25 с блоком соединителей КСМ | 69857 КВТ

Муфта кабельная соединительная МТС (6:1)-6/25 с блоком соединителей КСМ КВТ предназначена для надёжного соединения силовых кабелей до 1 кВ с пластмассовой изоляцией, включая бронированные типы. Бренд КВТ обеспечивает совместимость с популярными кабелями, а уникальная конструкция с термоусадкой и герметичным клеем делает эту муфту удобной для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта кабельная соединительная МТС (6:1)-6/25 с блоком соединителей КСМ КВТ используется для создания ответвленных и прямых соединений между кабелями с изоляцией из ПВХ или СПЭ. Подходит для работы в закрытых помещениях, траншейных трассах, колодцах и других местах, где требуется долговечная и влагозащищённая изоляция соединения. Применяется в энергетике, ЖКХ, промышленности и на объектах связи.

Технические характеристики

• Сечение проводника: 6–25 мм2 - позволяет работать с кабелями среднего и крупного сечения
• Номинальное напряжение: 1 кВ - рассчитана на использование в сетях до 1000 В переменного тока
• Количество жил: 5 - поддерживает соединение пятижильных кабелей, также работает с двух-, трёх- и четырёхжильными
• Исполнение: термоусаживаемая - монтаж осуществляется путём нагрева специальной трубки
• Коэффициент усадки: 6:1 - обеспечивает плотную адгезию к любому кабелю в заданном диапазоне сечений
• Материал: негорючий термопластик без галогенов - безопасен при возгорании, не выделяет токсичных газов
• Рабочая температура: от –50 C до +50 C - сохраняет целостность в суровых климатических условиях
• Цвет: чёрный - маскирует загрязнения, соответствует промышленному стандарту
• Нормативный документ: ТУ 3599-006-97284872-2006 - соответствие отечественным требованиям качества

Совместимость и монтаж

Муфта МТС (6:1)-6/25 с блоком соединителей КСМ КВТ совместима с кабелями: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп. Универсальный состав комплекта позволяет использовать её на кабелях с броней и без неё.

Монтаж выполняется методом термоусадки:

• Подготовьте концы кабеля - зачистите изоляцию, удалите броню (при наличии)
• Закрепите блок соединителей КСМ на жилах с помощью винтового зажима и имбусового ключа
• Подсоедините гибкий изолированный проводник к броне через роликовые пружины постоянного давления - обеспечивают надёжный контакт без сварки
• Наденьте термоусаживаемую трубку и равномерно прогрейте её феном или газовой горелкой - клей внутри расплавится и образует герметичный слой

Рекомендованный инструмент: фен ТТ-1800, газовая горелка «КВТ» или профессиональный набор НИМ-1. Температура нагрева должна быть достаточной для полной усадки, но не вызывать повреждение материалов.

Безопасность и стандарты

• Состав без галогенов (HF) - не выделяет хлора, брома и других опасных веществ при нагреве или возгорании
• Соответствует ГОСТ 34839-2022 - гарантирует соответствие современным требованиям безопасности
• Негорючий материал - снижает риск распространения пламени
• Защита IP67 достигается после усадки - предотвращает проникновение пыли и воды даже при временном погружении

Преимущества

• Один комплект подходит для всех типов кабелей в диапазоне 6–25 мм2 - экономия на запасах
• Встроенный термоплавкий клей создаёт сплошную герметизацию - исключает необходимость дополнительной проклейки
• Роликовые пружины обеспечивают надёжный контакт брони без сварки - ускоряют монтаж и снижают трудозатраты
• Высокий коэффициент усадки 6:1 - легко адаптируется к различным внешним диаметрам кабелей
• Стандартный цвет - чёрный - не требует окраски, хорошо сочетается с большинством кабельных систем

Ограничения применения

• Не применяется для кабелей с металлической оболочкой (например, ААБл, АСБ) - отсутствуют элементы для герметизации такой оболочки
• Не рекомендуется для установки в активно движущихся участках (вибрационные зоны) - возможна усталость материала
• Требуется точный контроль температуры при монтаже - недостаточный нагрев приведёт к плохой усадке, перегрев - к деформации
• Не предназначен для подземной прокладки без защиты в канале или трубе - механическая нагрузка может повредить корпус

Примеры использования

• Соединение кабелей (А)ВВГ в распределительном щите на этаже многоквартирного дома
• Обход повреждённого участка кабеля (А)ПвБбШв в траншее при ремонте ЛЭП
• Присоединение питания к насосной станции через кабель NYM
• Создание ответвления от основного кабеля (А)ВБбШв к освещению в тоннеле

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 6–25 мм2 - иначе муфта не обеспечит нужного контакта
• При работе с бронированными кабелями обязательно используйте гибкий проводник и роликовые пружины - они заменяют сварку и дают надёжный заземляющий контур
• Не допускайте попадания влаги на подготовленные концы кабеля перед установкой муфты - просушите их перед сборкой
• При нагреве двигайте фен равномерно, начиная с центра трубки - так клей распределится лучше всего
• Проверьте герметичность после остывания: если есть видимые пузыри или неплотные участки - повторите нагрев
• Храните муфту в сухом месте при температуре от –10 до +30 C - длительное воздействие экстремальных температур снижает эластичность материалов
